教学实验用五自由度小型机械臂结构

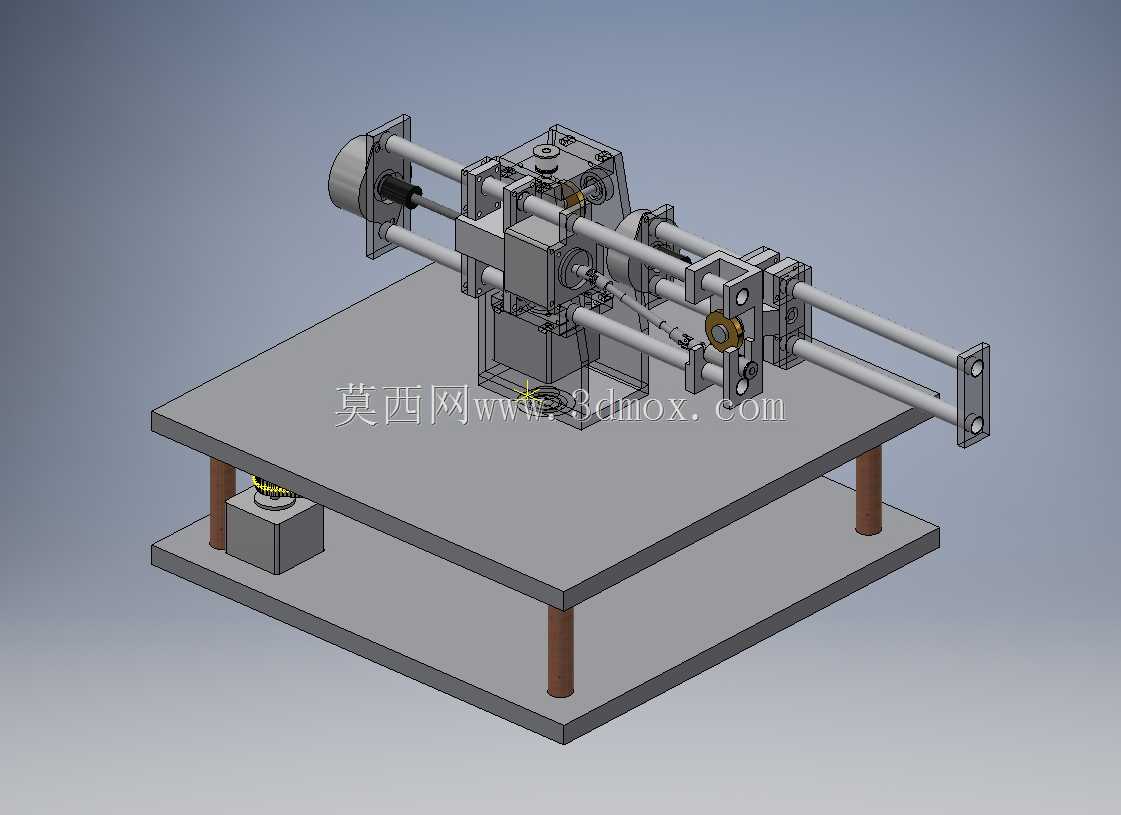

这款五自由度小型机械臂主要面向高校工程实践教学、小型工位精密作业场景设计，可承担教学演示、原理验证、轻量物料搬运、小型工件铣削辅助加工等实际用途，能够帮助学习者直观理解串联机械臂的运动逻辑、关节联动原理与执行端作业匹配方式，也可适配小型自动化产线的精密上下料、点位转移类工序。在功能特性上，该机械臂设置五个独立运动关节，分别覆盖底座水平回转、大臂俯仰、小臂伸缩摆动、腕部旋转、执行端微调的运动维度，可在作业范围内实现任意空间点位的姿态调整，各关节通过独立传动结构连接，运动过程无干涉卡滞，执行端可根据作业需求更换夹爪、铣头、吸附头等不同工装，适配不同类型的作业任务。设计思路上，整体采用双层安装台架作为承载基础，下层台板预留驱动元件与控制模块的安装空间，上层台板作为机械臂主体的固定基准，台架通过四根支撑柱连接保证整体刚性，避免机械臂高速运动时产生结构晃动；传动部分采用光轴导轨配合滑动座实现直线运动的导向，旋转关节采用同轴定位结构保证回转精度，所有运动部件均设置限位结构，防止超程运动造成结构损坏，整体装配逻辑清晰，各部件拆分合理，既满足运动功能需求，也兼顾了拆装教学的便利性。外形尺寸与安装边界方面，机械臂主体安装在上层台板中心区域，横向伸展最大范围覆盖台板上方及台板外侧延伸区域，竖直方向运动范围覆盖上下两层台板之间的空间，整体台架采用矩形结构设计，底部可通过螺栓固定在实验台或工位台面上，安装时需预留台架外侧至少一个臂长的操作空间，满足机械臂全行程伸展的运动需求，台架下层预留的安装空间可容纳驱动电机、控制电路板等配套元件，无需额外增设外置安装架，整体集成度较高，适配桌面级实验场景与小型工位的安装条件。
