木质拼装仿真吉普车玩具结构设计

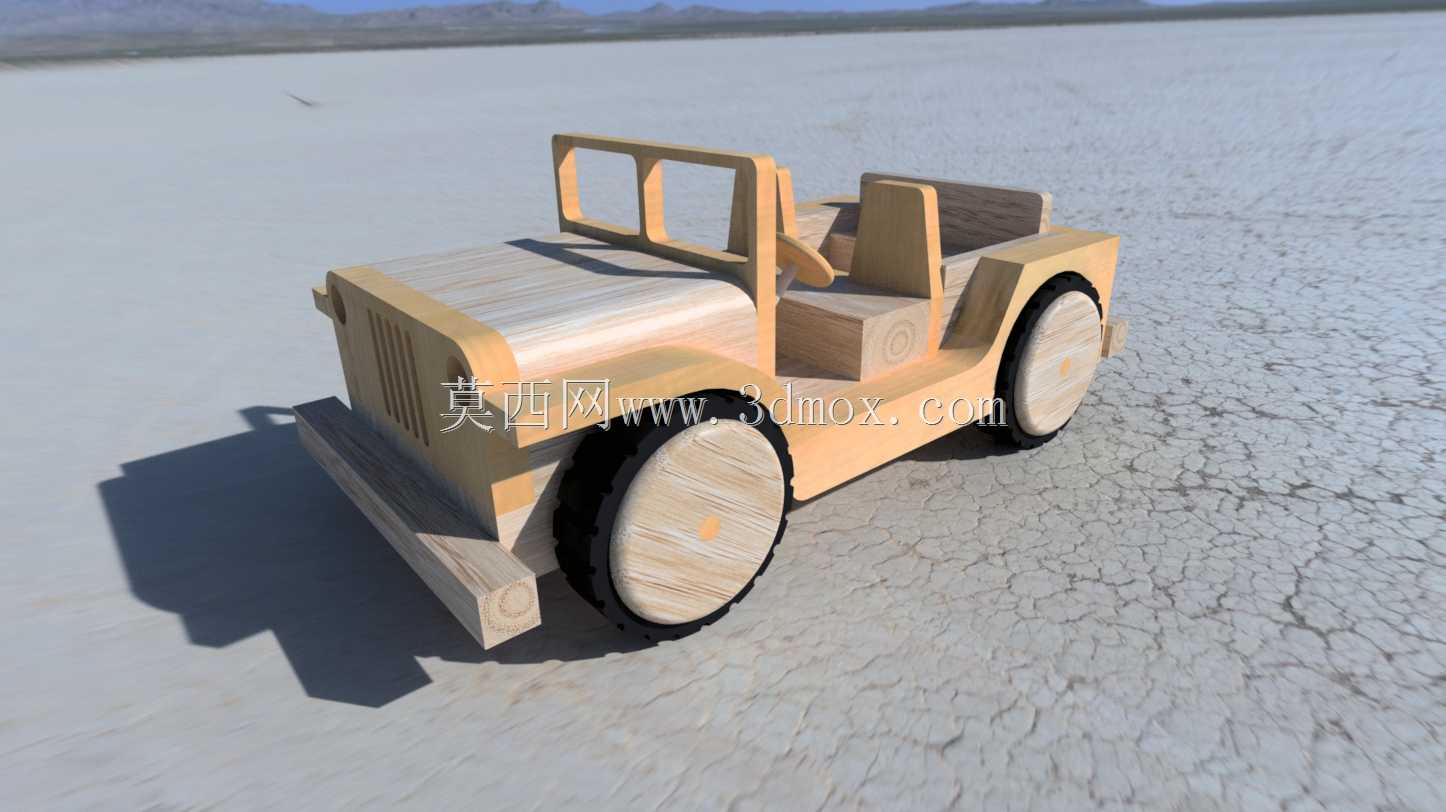

这款木质拼装吉普车的设计，核心面向儿童益智玩具、手工DIY文创以及桌面装饰摆件场景，在结构设计阶段优先考虑木质板材加工的工艺适配性，所有零件均采用等厚板材切割成型，无需复杂的曲面铣削或注塑工序，适配激光切割、线锯加工等常见木质加工手段，普通手工爱好者也可依托加工图纸完成成品制作。从功能特性来看，该模型还原了经典威利斯吉普车的核心外观特征，包含开放式座舱、前置格栅、外露式轮拱、简易座椅等识别元素，车轮采用可转动结构设计，轮轴与车身预留合理转动间隙，既保证转动顺滑无卡滞，又避免间隙过大导致的车轮晃动偏移，成品可作为静态摆件，也可满足儿童推行玩耍的基础使用需求。设计过程中，首先对实车的外观比例做了适配木质加工的简化调整，将实车的复杂曲面全部转化为平面拼接结构，所有拼接位置采用插槽式配合，无需额外粘接辅助即可完成基础组装，插槽的配合公差控制在0.1-0.2mm区间，既保证拼接后结构稳固，又不会出现过紧难以装配的问题。车身主体分为底盘、侧围、前格栅、座椅、挡风框架几个独立模块，每个模块的板材排版都做了优化，尽可能减少板材余料浪费，同时避免零件出现过于细小的易断裂结构，所有棱角位置都做了R2以上的圆角处理，避免木质零件的锐边划伤使用者。外形尺寸方面，整体长宽高比例控制在200:95:100mm区间，适配常规1:18左右的车模尺寸比例，既不会因尺寸过小导致零件加工难度提升，也不会因尺寸过大占用过多摆放空间。轮轴位置距离底盘下边缘预留8mm的离地间隙，保证车轮转动时不会与底盘结构产生干涉，车轮采用双层板材叠合结构，外层模拟轮胎的深色板材与内层模拟轮毂的浅色板材通过定位槽拼接，还原实车轮胎与轮毂的视觉区分，同时提升车轮的结构强度。座舱内部的座椅、扶手结构都做了简化处理，在保留视觉辨识度的前提下尽可能减少零件数量，降低拼装难度，前保险杠位置采用突出式木条结构，既还原实车特征，也能在模型意外跌落时起到缓冲作用，减少车身主体结构的损坏概率。挡风框架采用镂空式设计，模拟实车的开放式挡风结构，同时减少板材用量，框架与车身前围的插槽位置做了加长处理，保证拼接后不会出现松动歪斜的问题。整个设计没有采用额外的金属连接件，所有结构连接都依托木质零件自身的插接配合实现，既符合木质玩具的环保属性，也降低了成品的组装门槛，适合作为青少年劳技课程的实践教具，帮助使用者理解车辆基础结构、板材拼接工艺的相关知识，同时也可作为文创产品的设计原型，通过更换不同木材材质、调整表面涂装风格，适配不同的消费场景需求。
