方程式赛车底盘底板总成结构设计

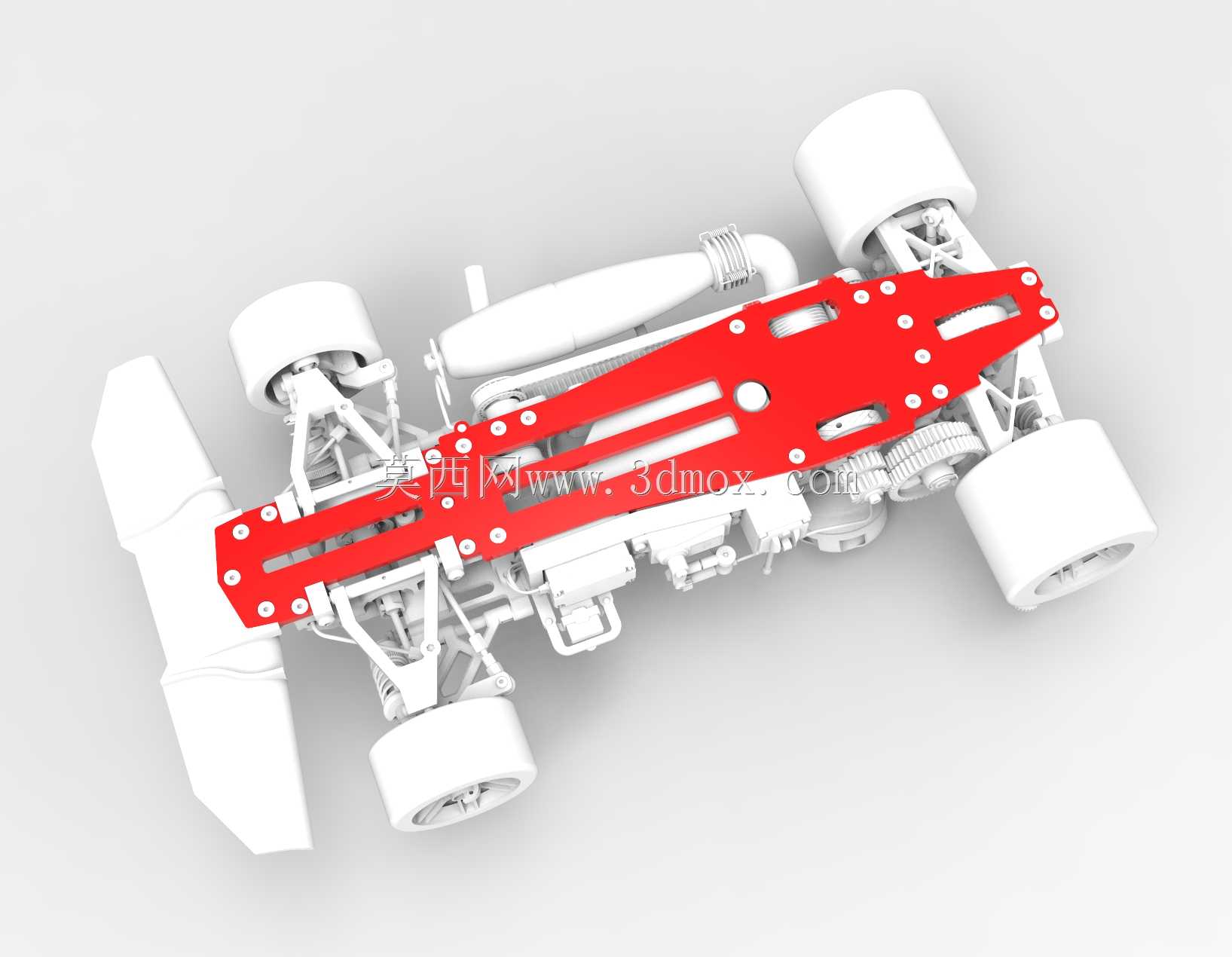

该结构属于竞速类方程式赛车的底盘核心承载部件，在整车布局中承担着连接前后悬架、固定动力总成、规整底部气流的多重作用。从实际赛事应用场景来看，这类底板结构常见于大学生方程式赛事、业余场地竞速赛车的改装与搭建环节，是整车底盘调校过程中优先级较高的结构件。设计过程中优先考虑了安装边界的适配性，底板上预留的多组安装孔位完全匹配前后双叉臂悬架的固定点坐标，同时兼顾了动力单元、传动组件的安装避让，不会出现装配时与周边部件发生干涉的问题。结构上采用了分段式加强筋布局，红色主体区域为高强度冲压板材，通过多组螺栓与周边白色的车架承载结构刚性连接，既保证了整车扭转刚度要求，又能在发生底部剐蹭时单独更换受损的底板面板，降低赛事过程中的维护成本。从空气动力学设计角度出发，底板整体做了顺滑的曲面过渡，前端收窄配合前翼导出的气流，中部平整区域可以形成稳定的车底负压区，尾部的开槽结构能够梳理后轮内侧的乱流，配合尾部扩散器可以提升整车下压力表现，减少高速过弯时的底盘升力。实际安装时需要注意底板与车架连接面的平面度公差，所有连接螺栓需要按照对角顺序分次拧紧，避免底板安装后产生内应力，在长时间颠簸路面行驶或者高速过弯时出现连接点开裂的问题。底板的离地间隙设定兼顾了场地竞速的通过性需求，既不会因为离地过低在赛道起伏路段频繁剐蹭地面，也不会因为离地过高破坏车底气流的密封性。结构设计过程中还预留了传感器走线的固定位，方便后期加装轮速传感器、制动压力传感器等数据采集设备，不需要在底板上额外打孔破坏结构强度。两侧的延伸结构刚好覆盖到车轮内侧区域，可以阻挡行驶过程中带起的碎石击打车架内部的管线与传动部件，同时也能减少车轮转动带来的乱流进入车底区域，进一步提升空气动力学效率。
