12-13号双头开口扳手三维设计作品

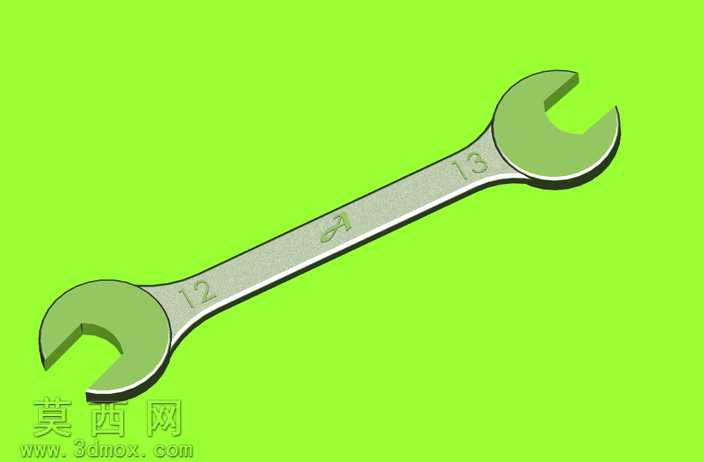

本作品为12-13号双头开口扳手的三维建模设计成果，建模阶段依托三维设计软件完成全参数化结构搭建，首先依据手动扳手的通用尺寸规范，确定两端开口的对应公称尺寸分别为12mm与13mm，精准还原开口处的受力倒角结构，保证开口与对应规格螺栓螺母的贴合匹配度。建模过程中先绘制扳手的纵向轮廓草图，对扳手杆部的过渡弧度、两端头部的加厚结构进行参数化约束，通过拉伸、倒圆角、拔模等特征操作完成实体构建，针对扳手表面的规格标识字符，采用包覆特征实现字符与杆身表面的一体化贴合，避免出现字符悬浮、错位的问题。材质与渲染阶段，为模型赋予高抛光铬钒钢材质，调整材质的反射率、粗糙度参数，模拟真实五金扳手表面的亮面金属质感，同时添加柔和的环境光影，通过地面接触阴影增强模型的立体感与真实感，渲染输出的效果清晰展现扳手的轮廓细节与金属光泽。结构设计上充分考虑手动扳手的使用受力特性，杆部采用中间窄两端宽的流线型过渡结构，既保证整体的结构强度，又兼顾握持使用的轻便性，两端开口的工作部位做了加厚处理，匹配紧固作业时的受力需求，避免使用过程中出现开口变形、断裂的问题。整体设计严格遵循手动开口扳手的行业尺寸标准，各部位比例协调，细节还原到位，既可以作为五金工具类产品的设计参考素材，也可用于工具类产品的展示渲染、教学演示等场景，完整还原了双头开口扳手从结构参数到外观质感的全部特征。
