圆柱形藏密筒式机械密码锁结构

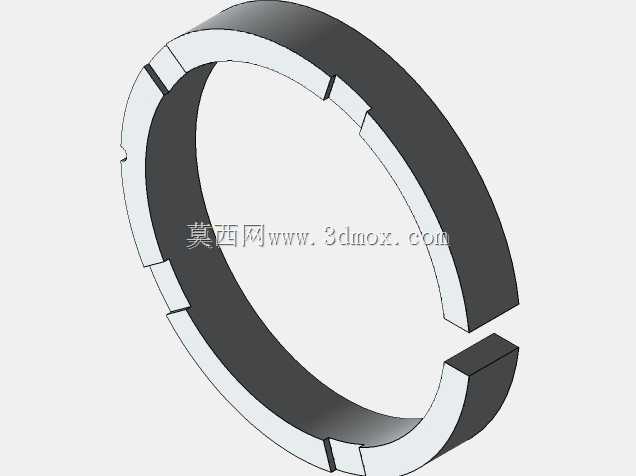

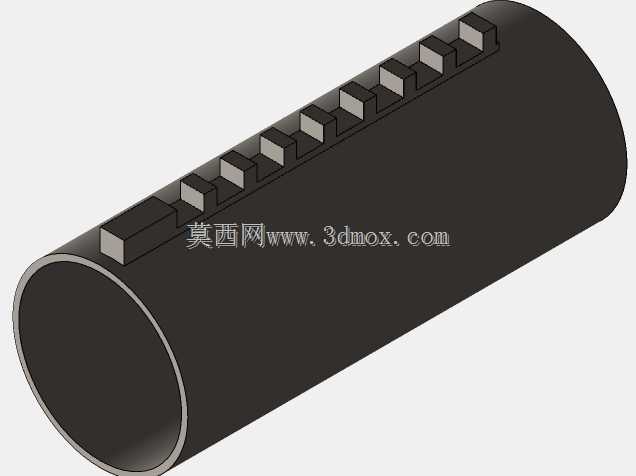

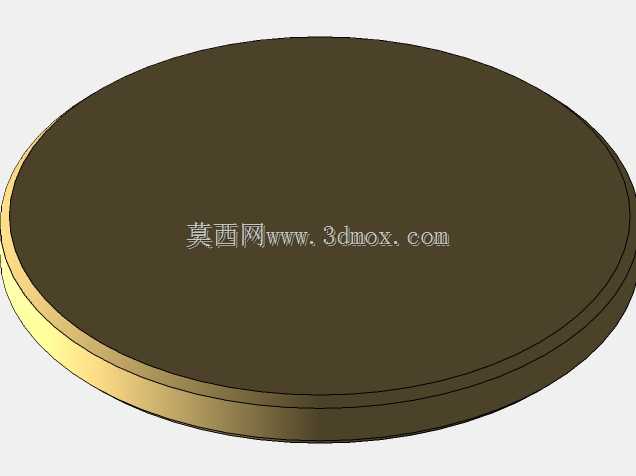

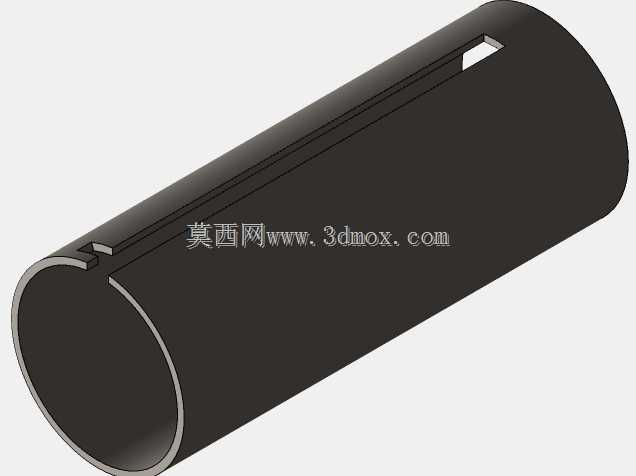

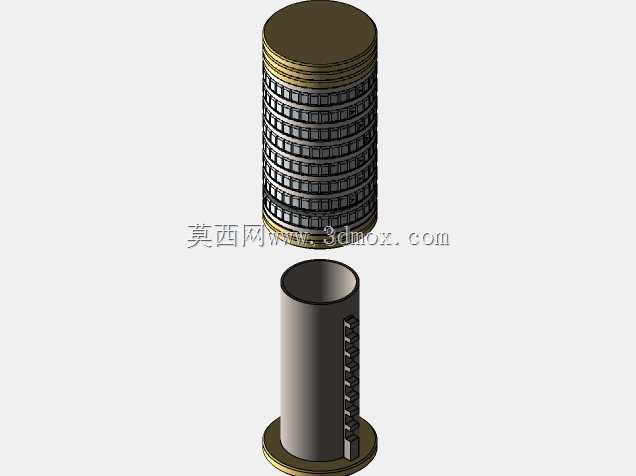

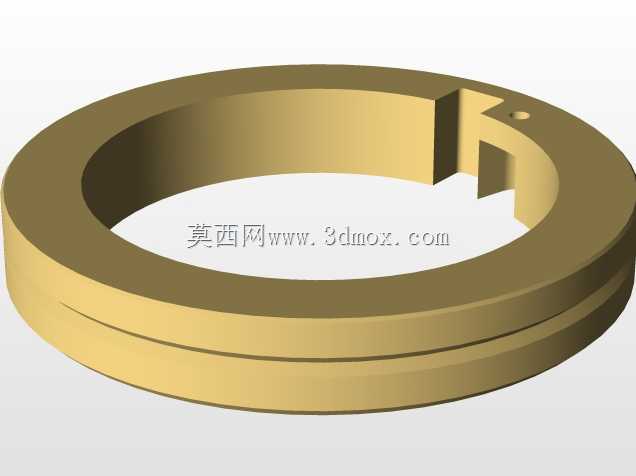

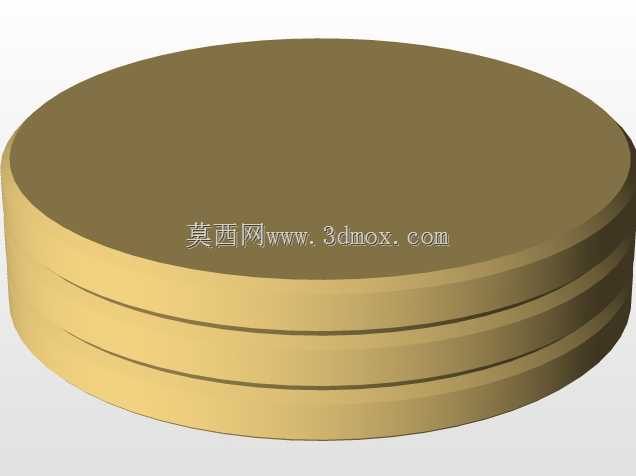

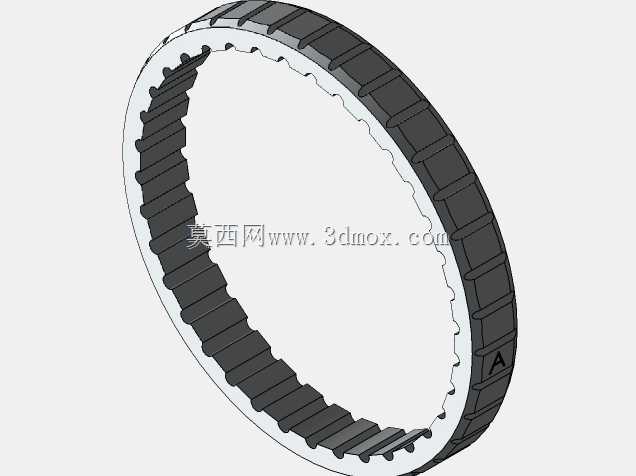

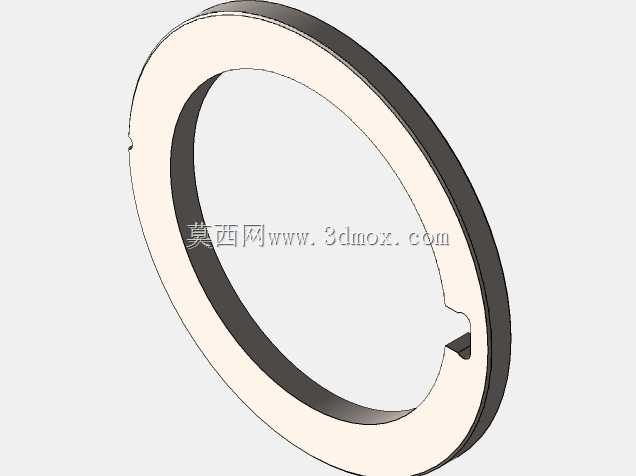

这款圆柱形藏密筒式锁具结构，在文创周边、小型私密收纳、益智机械玩具领域有着广泛的适配场景，不同于传统弹子锁的内置锁芯结构，它采用多层环形密码环叠加的拼接式设计，将锁止逻辑完全集成在筒身的环形组件上。从实际使用逻辑来看，该结构的核心功能是通过转动外层的多层密码环，对齐环体上的预设解锁槽位后，才能将内外嵌套的筒身分离，实现内部腔体的开启，内部中空腔体可放置小型纸质凭证、微型纪念物件等需要私密收纳的物品，相比普通带锁收纳盒，它的机械结构完全外露在筒身，兼具机械把玩属性与收纳功能。设计过程中，首先确定了整体圆柱同轴的基础构型，内层为带轴向导向槽的中空内筒，外层套设多组独立可转动的密码环，每组密码环内侧设置有单个定位凸台，只有当所有密码环的凸台同时对齐内筒外壁的轴向通槽时，外层组件才能沿轴向滑出完成解锁，这种设计规避了传统锁具需要额外钥匙的问题，纯机械密码结构无需额外配件即可完成锁止与解锁操作。尺寸边界上，整体结构采用等直径圆柱设计，外层密码环与内筒采用小间隙间隙配合，保证密码环转动顺畅无卡滞，同时不会出现径向晃动影响解锁手感，每层密码环的厚度经过匹配设计，既保证环体上密码刻度的排布空间，也避免环体过薄导致结构强度不足，内筒的中空腔体直径根据整体外径比例设置，在保证筒壁结构强度的前提下最大化内部收纳空间。安装与装配层面，该结构无需额外紧固件，所有组件通过轴向嵌套与环间卡位实现装配，密码环的转动阻尼依靠环与环之间的接触面摩擦力控制，既不会因为阻尼过小导致密码环轻易错位，也不会因为阻尼过大造成转动操作费力，筒身两端的端盖采用螺纹旋合结构，装配时可从端部依次套入密码环，后期维护调整密码组合时也可便捷拆卸。在实际选型适配中，该结构可根据使用场景调整整体外径与长度，用作文创产品时可缩小整体尺寸做成挂饰形态，用作桌面收纳时可放大尺寸提升内部腔体容积，外层密码环的表面可做防滑纹理处理，提升转动操作的触感，密码刻度可根据需求设置为数字、符号或者自定义图案，适配不同的使用场景需求。
