旋转手轮驱动导轨式滑块锁紧机构

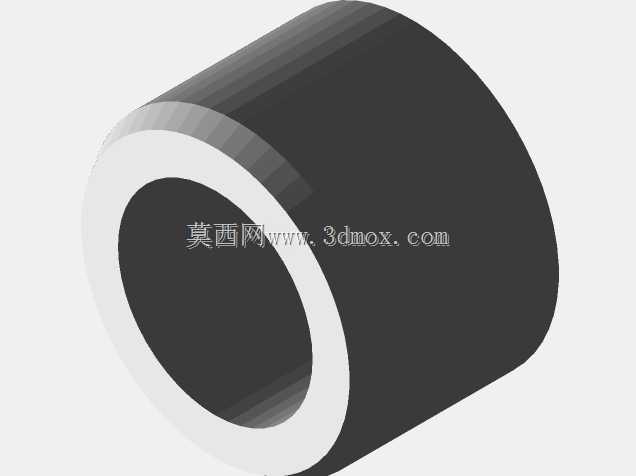

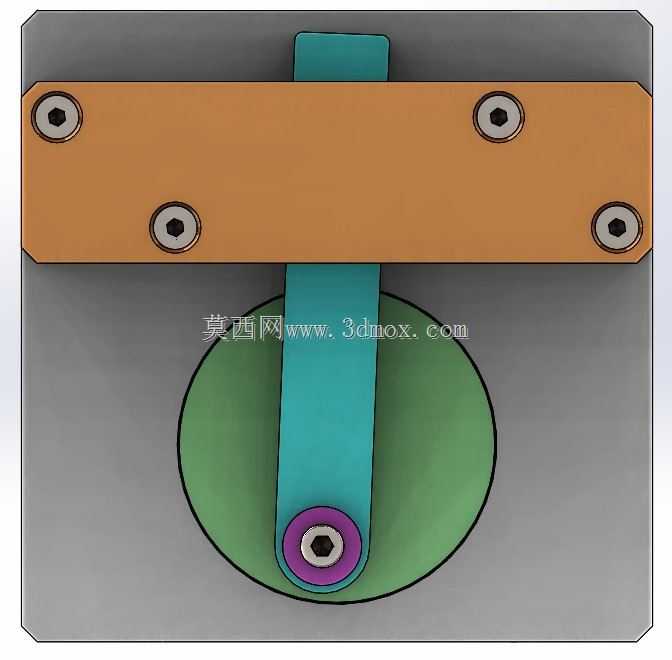

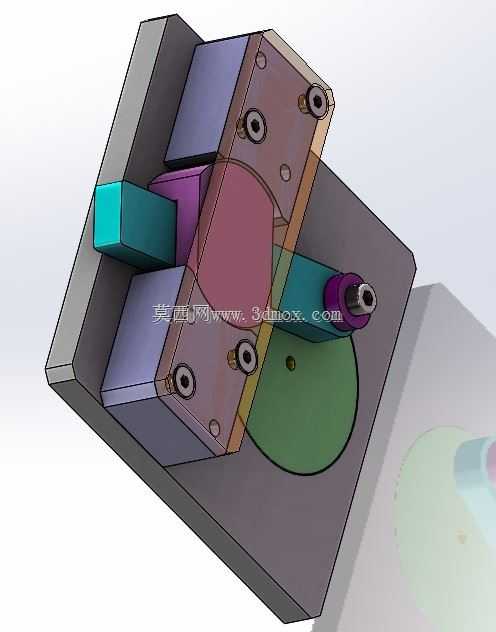

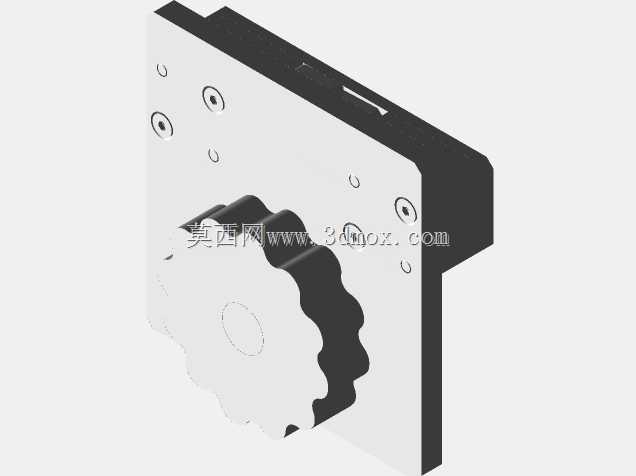

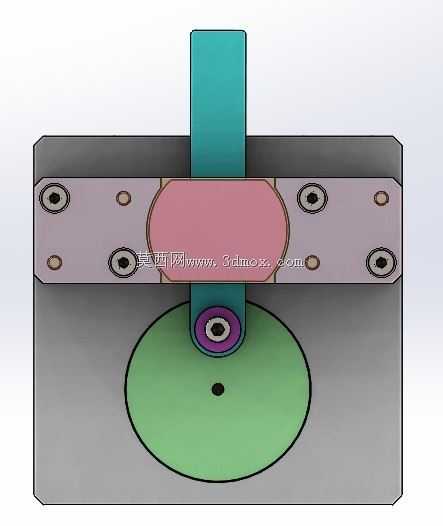

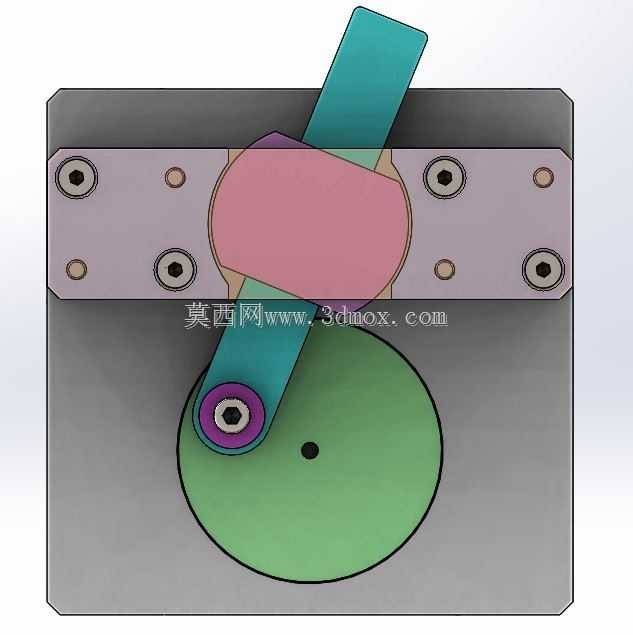

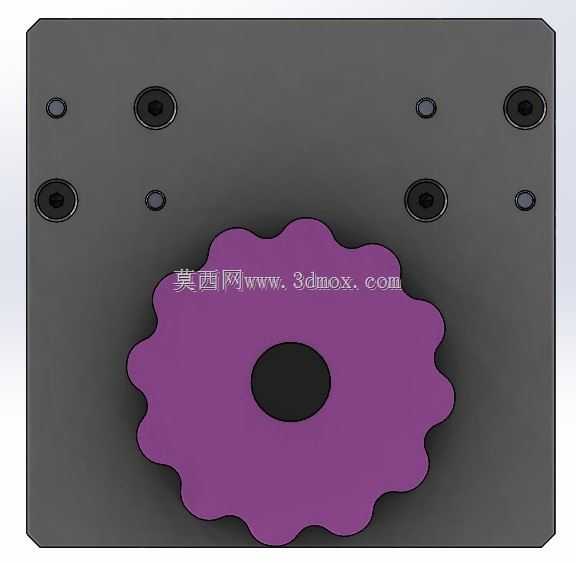

该锁紧机构采用手轮旋转作为动力输入源，通过内部凸轮结构将回转运动转化为锁杆的直线往复位移，锁杆沿预设导轨槽做定向滑移，实现锁紧与解锁状态的平稳切换，整套机构的运动副间隙经过合理控制，操作时无明显卡滞或虚位，手轮转动阻尼均匀，单手即可完成状态切换操作。从实际应用场景来看，该结构可直接适配小型储物柜、工具抽屉的简易锁止需求，也可作为DIY创意制作项目的功能模块使用，多数结构件可通过熔融沉积成型工艺完成3D打印制作，仅需配套标准规格的内六角螺丝完成各部件的组装固定，无需额外定制特殊连接件。设计过程中优先考虑了加工便利性与装配容错率，安装基座预留了标准沉头孔位，可直接通过螺丝固定在厚度适配的安装面板上，基座的外形轮廓做了圆角过渡处理，避免锐边造成的装配划伤，锁杆的行程经过精准核算，完全伸出时可卡入配套锁座的凹槽内，锁止深度满足日常使用的防脱出要求，不会因轻微外力碰撞导致意外解锁。整套机构的安装边界紧凑，基座整体占用空间较小，可适配厚度15-20mm的安装面板，锁杆伸出长度可根据实际安装需求做小幅调整，手轮的握持部位做了防滑纹理设计，即使手部沾有少量油污也能稳定施力。内部的凸轮与锁杆接触部位采用面接触传动，相比点接触结构大幅降低了接触应力，长期反复使用也不会出现明显的磨损变形，各运动部件之间预留了合理的装配间隙，即使3D打印件存在少量尺寸公差，也能顺利完成组装并正常运作，无需额外的打磨修配。锁止状态下，锁杆与锁座的配合面可承受一定的侧向拉力，满足日常抽屉、小型柜门的锁止受力需求，不会因正常抽拉力度导致锁止失效。
