创意弯板结构吉普车拼装摆件设计

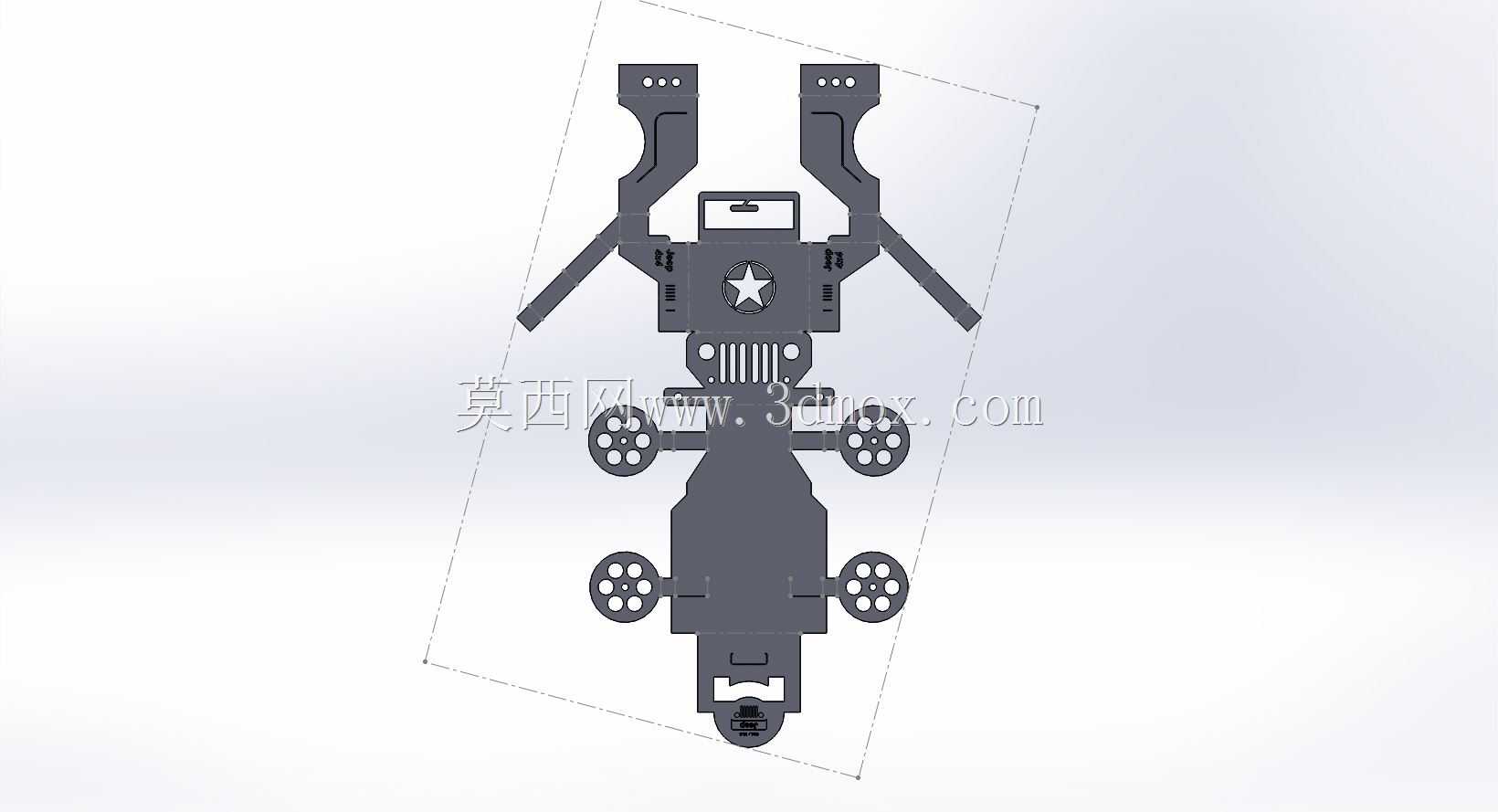

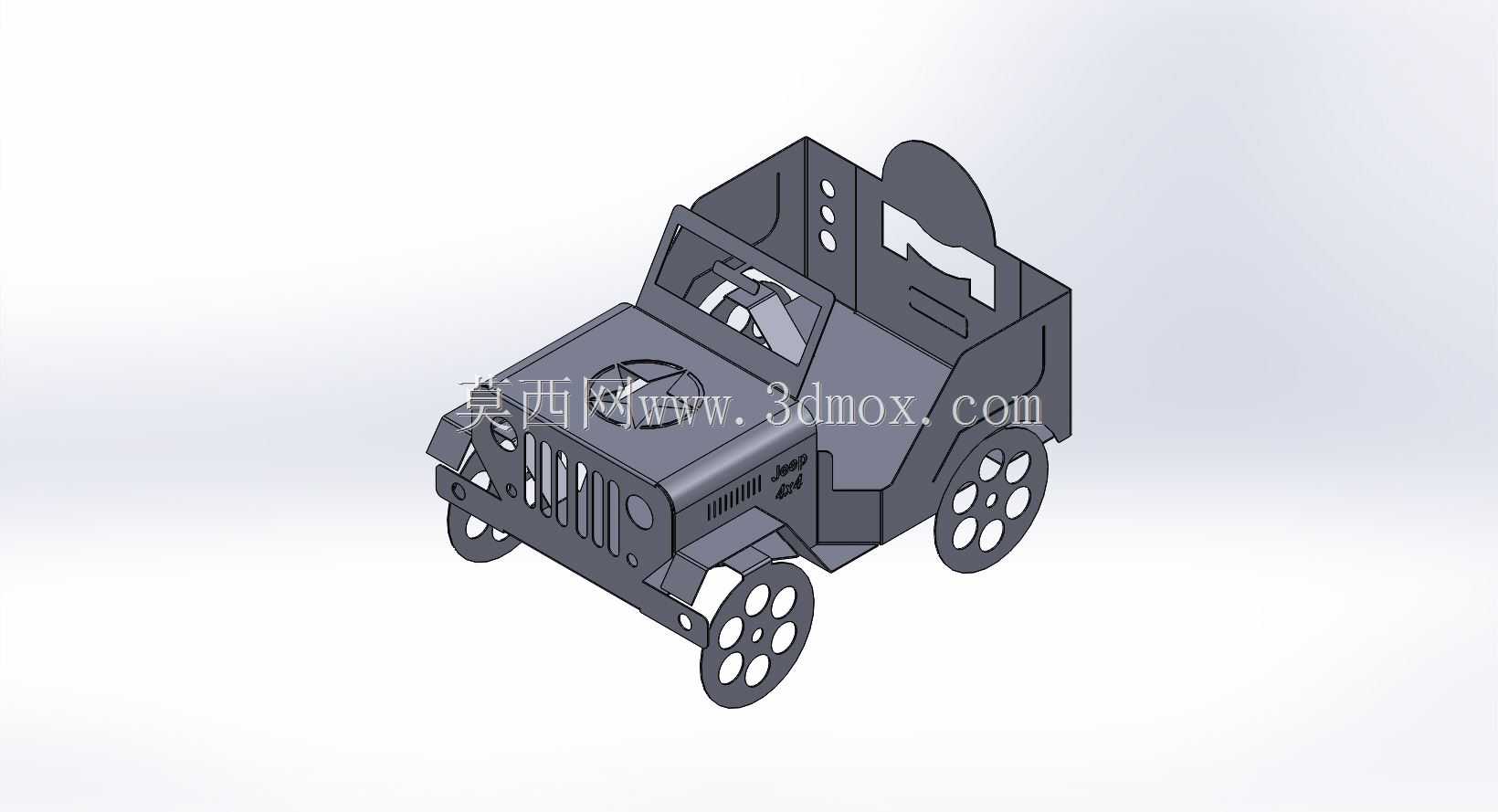

这款弯板结构的吉普车设计，最初的构思来源于钣金拼插类教具的开发需求，面向青少年科创实践、机械结构认知场景打造，同时也可作为桌面工艺摆件适配文创展示、机械科普展陈的使用场景。整个构件全部采用等厚薄板弯折成型逻辑设计，没有额外的紧固件连接结构，所有拼接位置都通过板材自身的卡槽、插舌实现互锁固定，不需要粘接或者螺丝锁紧，拼装完成后可直接形成稳定的整车结构，能够承受日常拿取、桌面摆放的常规载荷，不会出现散架、松脱的问题。设计过程中优先考虑了板材加工的工艺适配性，所有弯折位置都预留了符合薄板弯折工艺的内R角，避免弯折加工时出现板材开裂、应力集中的问题，所有插舌与卡槽的配合公差都控制在薄板料厚的合理区间内，既保证拼装时的顺畅度，不会出现过紧无法插入或者过松松脱的情况，也不需要后期对配合位置进行打磨修配。整车的外形轮廓提取了经典越野吉普车的核心识别特征，前脸的竖向格栅、外露的四轮结构、车顶的防滚架造型都通过薄板裁切弯折实现，没有多余的冗余结构，整体造型做了扁平化创意处理，正面对称性严格控制，拼装完成后从俯视角度可以看到完整的整车对称布局，四个车轮位置预留了可转动的轴孔结构，装配完成后车轮可以顺畅转动，满足把玩时的滑动需求。从安装边界来看，所有构件展开后都可以排布在标准规格的薄板加工幅面内，不需要额外拼接大板，加工时可以直接通过激光切割、数控冲裁完成所有板材零件的外形加工，不需要定制特殊刀具，加工门槛低，适合小批量定制生产或者个人DIY加工。整车拼装完成后的整体尺寸适配常规手掌握持大小，既不会因为尺寸过大占用过多桌面摆放空间，也不会因为零件过小导致拼装难度提升，适合作为机械结构入门的实践案例，让拼装者在组装过程中直观理解薄板弯折结构、卡槽互锁连接的工程逻辑，也能通过简化的汽车外形建立对车辆整体布局的基础认知。在结构强度设计上，车身中部的主承力板做了加强弯折边，相当于在薄板基础上增加了加强筋结构，提升了整车的抗扭刚度，即使受到轻微的侧向挤压也不会出现明显变形，前后保险杠位置的突出结构也做了圆弧过渡处理，避免尖锐边角造成划伤，适配日常把玩、展示的安全需求。
