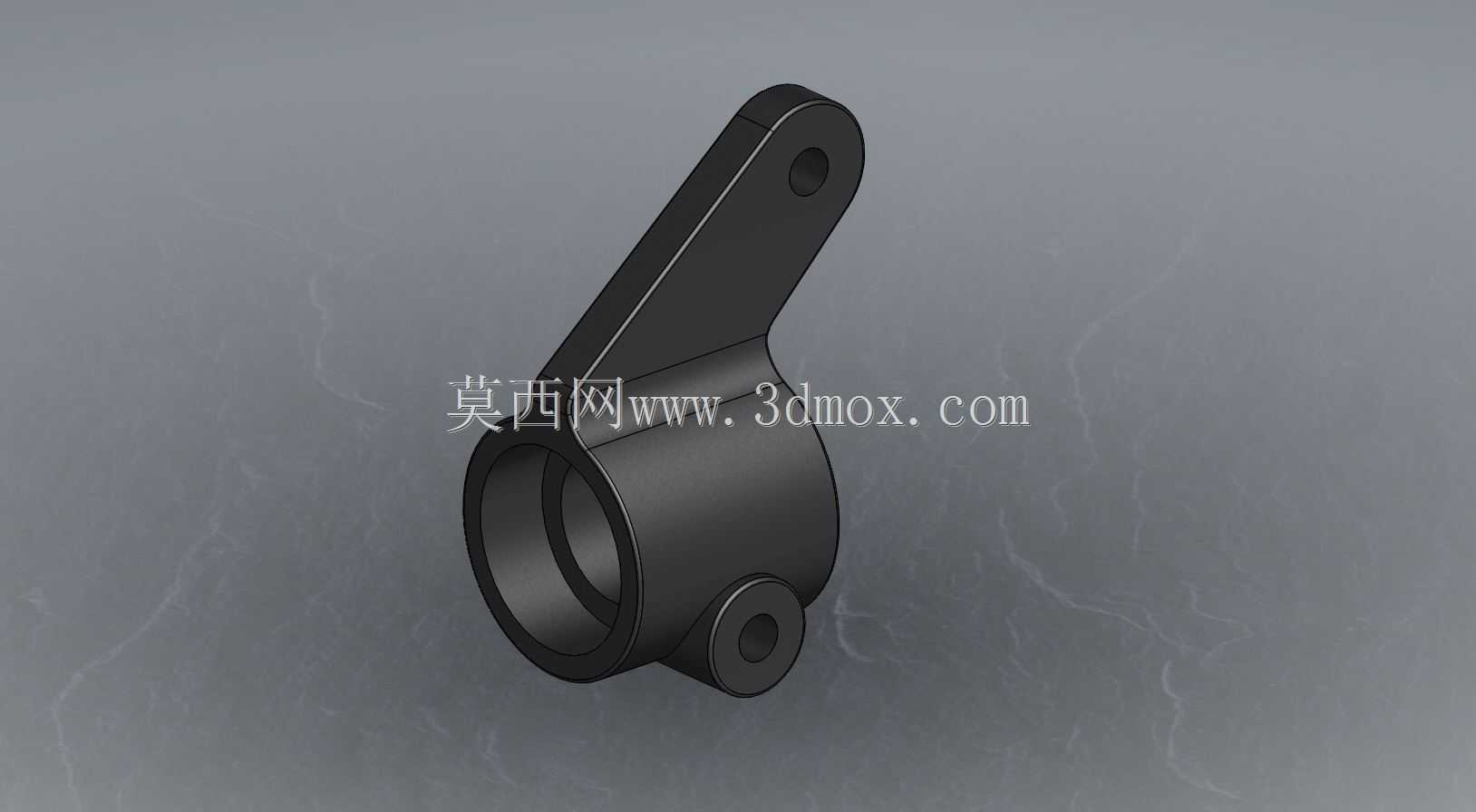

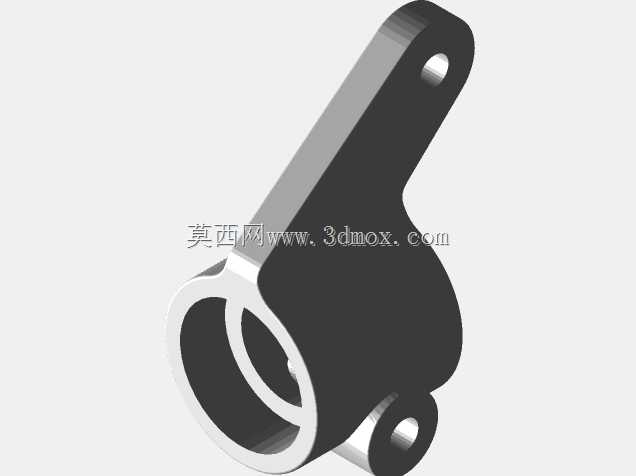

在遥控模型车的行走转向系统中,这类转向块是承担转向力传递、轮组定位的核心受力零件,多用于1/10及相近比例的Traxxas系列越野、平跑遥控车型,安装位置处于前轮转向节与转向拉杆、避震支架的衔接点位,日常行驶中需要持续传递转向舵机输出的扭转力矩,同时承受车辆过弯、飞跃落地时产生的侧向冲击与纵向载荷,零件的结构强度与安装配合精度直接决定转向系统的虚位大小、操控响应速度以及整车行驶的稳定性。从结构设计来看,零件主体采用一体化铸造型式的筒状基座作为核心承载结构,筒体内孔为轮轴的穿装定位位,内孔的加工精度需要匹配轮轴的配合公差,保证轮轴转动顺畅无卡滞,同时避免配合间隙过大导致轮组晃动;筒身一侧延伸出带安装孔的长臂结构,孔位用于连接转向拉杆,长臂的延伸角度经过运动学校核,保证转向过程中拉杆摆动角度与轮组转向角度呈线性对应关系,避免转向过程中出现卡滞、左右转向角度不对称的问题;筒身下方额外设置的带孔凸耳用于固定转向限位结构或者避震下安装点,三个安装点位的相对位置精度是设计阶段的核心管控要点,需要在建模阶段反复做运动仿真验证,确认全行程转向过程中零件与周边的轮座、拉杆、避震器不存在运动干涉。设计过程中首先要确定各安装孔的中心距尺寸,结合车型的轮距、转向舵机的摆臂行程确定长臂的长度与倾斜角度,筒体内径根据配套轮轴的直径确定,壁厚设置需要兼顾强度与轻量化要求,过厚会增加簧下质量影响车辆操控响应,过薄则容易在冲击载荷下出现断裂;零件的棱边全部做圆角过渡处理,避免应力集中导致的零件碎裂,安装孔位根据连接螺丝的规格设置对应的配合公差,长臂与筒身的衔接位置做加厚加强处理,对应日常行驶中应力最集中的区域,避免大冲击下出现长臂断裂的问题。实际装车使用时,该零件需要压装配套的轴套或者轴承来降低轮轴转动的摩擦阻力,安装时需要保证左右两侧转向块的安装角度完全对称,否则会出现车辆跑偏、转向回正力不均的问题;零件的外形轮廓完全避让周边的刹车结构、轮圈内侧空间,保证轮组上下跳动、左右转向全行程内都不会出现剐蹭,这类结构件的建模过程需要完全还原实物的安装边界,可用于遥控车改装配件的逆向设计、3D打印替换件制作,也可作为同类小型传动连接结构的设计参考,帮助结构设计人员理解小型受力结构件的加强方式、安装点位布局思路。
