科幻影视道具卢克光剑精细结构设计

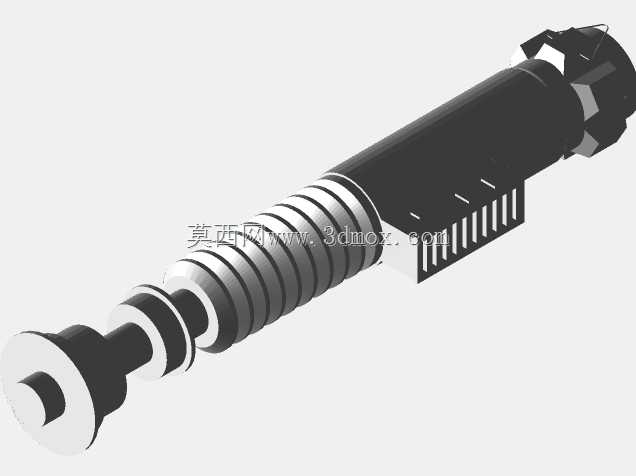

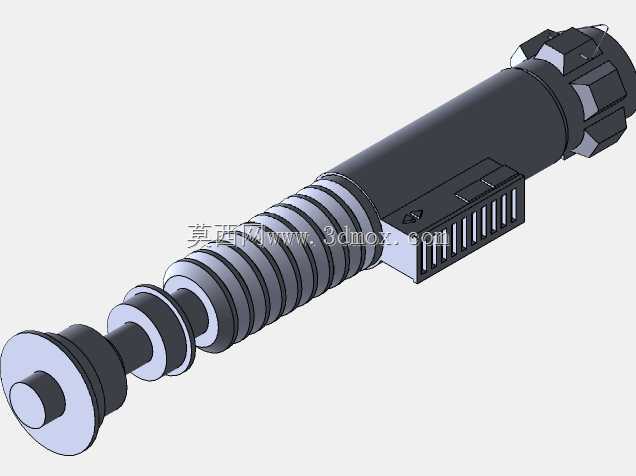

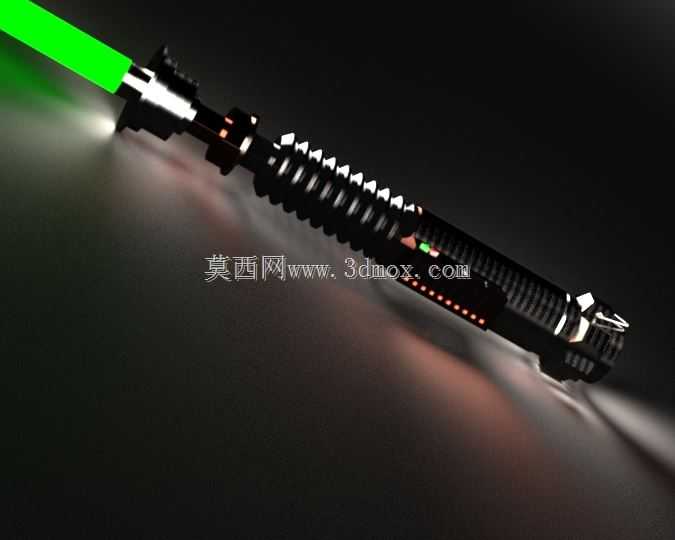

这款手持光剑道具的结构设计，核心围绕影视道具的实操展示需求与手持握持的人机工程逻辑展开，整体采用分段式筒体拼接结构，握持段做了等距环形防滑棱设计，棱边做0.3mm圆角过渡，既避免长时间握持硌手，也能在展示时形成错落的光影层次，提升视觉质感。筒体核心段预留了发光组件的安装腔体，腔体直径匹配常规LED灯条与驱动电路板的安装尺寸，内壁做1mm厚度的遮光层安装位，避免光线从筒体接缝处漏出影响出光效果。剑身与手柄的连接段采用锥面定位加卡扣锁紧结构，锥度设置为1:20，安装时可自动对中，卡扣隐藏在筒体装饰件下方，既保证连接强度满足挥舞展示的受力需求，也不会破坏外观的整体性。出光口位置设置了聚光透镜安装槽，槽位做台阶式定位，可直接卡入直径匹配的亚克力聚光透镜，让剑身发光段的光线更均匀，边缘无明显暗区。手柄尾部设置了配重块安装腔，可根据实际握持手感调整配重块重量，平衡整剑的重心位置，让手持时的重心落在握持段靠前1/3处，长时间持握不会出现手腕酸胀的问题。筒体表面的功能按键做了凸起式设计，按键高度1.2mm，按压行程0.8mm，匹配常规轻触开关的安装尺寸，按键周边做凹陷导向结构，盲操作时可快速定位按键位置。所有筒体拼接段都设置了0.1mm的装配公差带，既保证拼接后无明显缝隙，也能在后期维护时快速拆解更换内部发光组件或电池。剑身发光段采用空心透明PC管作为主体，管壁厚度2mm，长度可根据展示需求调整，管内壁做磨砂处理，让LED光线在管内形成漫反射，避免出现灯珠颗粒感。这款道具可应用于影视拍摄实景道具、线下主题展互动展品、cosplay活动手持装备、科幻主题收藏摆件等多个场景，设计时充分考虑了不同场景的使用需求：用于影视拍摄时，筒体采用轻量化ABS材质制作，整体重量控制在500g以内，满足长时间拍摄的持握需求；用于互动展品时，可在筒体内部加装感应模块，靠近时自动触发发光与音效；用于收藏摆件时，可更换金属材质筒体提升质感，表面做阳极氧化处理提升耐磨性能。结构设计上规避了尖锐棱角，所有外露边都做圆角处理，避免使用过程中出现磕碰划伤的问题，内部走线全部隐藏在筒体侧壁的走线槽内，不会出现线材外露影响外观的情况，电池仓设置在手柄尾部，采用旋转式仓盖，更换电池时无需拆解主体结构，操作便捷。
