便携式折叠提词器结构设计方案

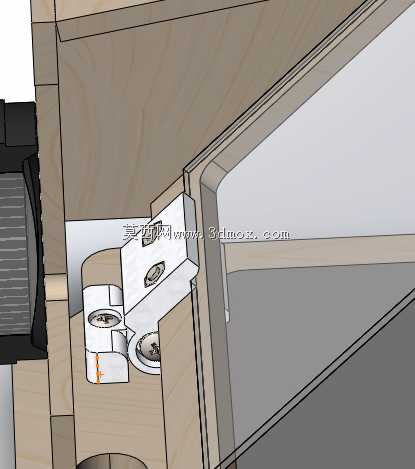

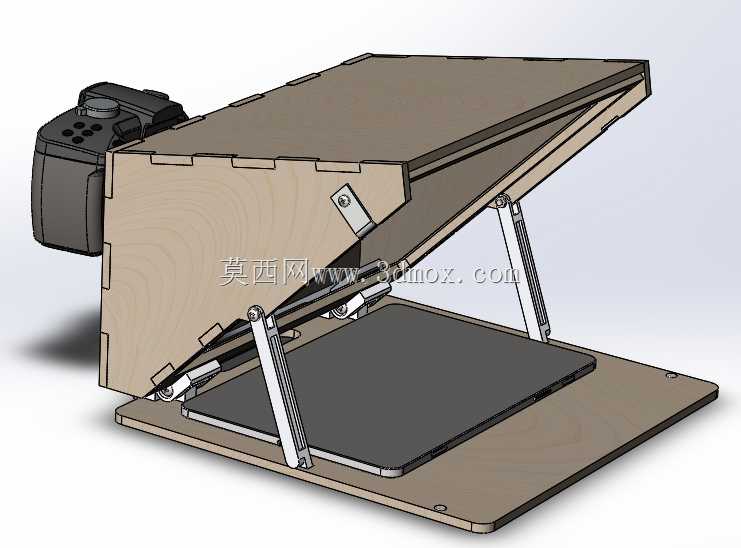

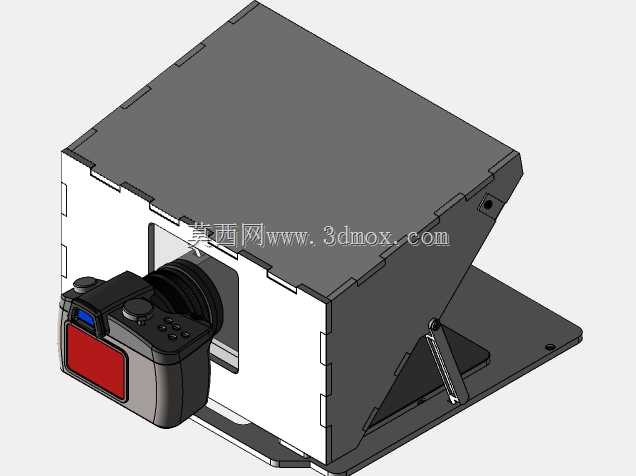

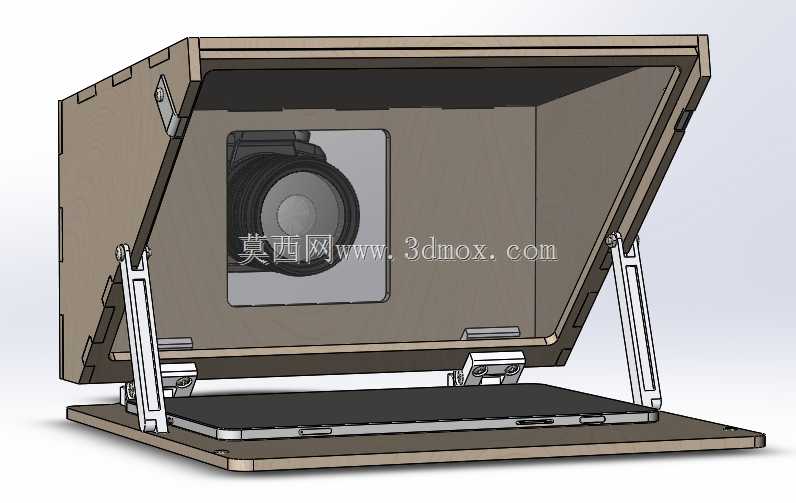

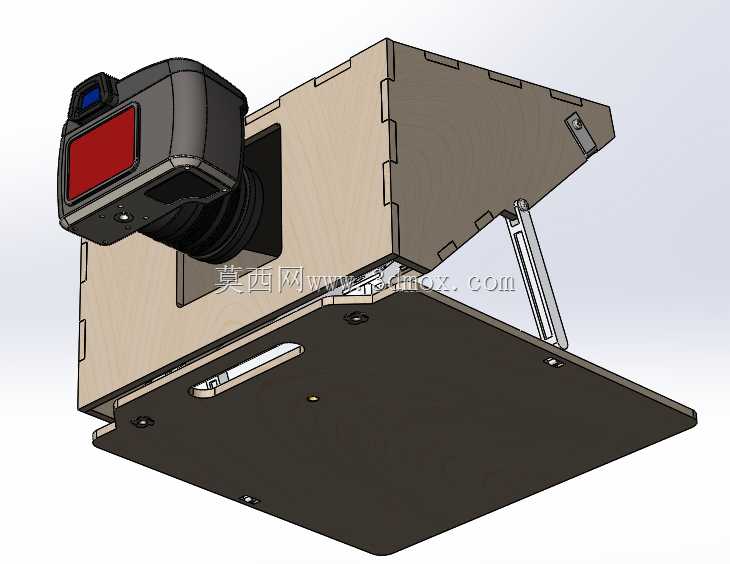

这款提词器的结构设计，核心围绕外景拍摄、小型演播室、自媒体录制等多场景的移动使用需求展开，区别于传统固定式提词设备的笨重形态，整体采用可折叠的翻盖式结构，在非使用状态下可将反射罩、支撑支架完全收拢到底座平面，收拢后整体厚度控制在较低范围，可直接放入常规摄影包夹层携带，无需额外定制防护箱，适配单人外出拍摄的携带需求。设备底座预留了通用平板设备的放置槽位，槽位边缘设置有防滑挡边，可兼容不同尺寸的平板、小型提词专用显示屏，放置后设备重心与底座中心重合，不会出现前倾侧翻的问题，底座底部预留了标准三脚架安装螺孔，可直接匹配市面主流摄影三脚架、桌面支架的安装接口，安装时无需额外转接配件，单人即可在数十秒内完成架设。反射罩部分采用倾斜式分光结构设计，反射角度通过两侧的金属阻尼支架进行调节，支架上设置有多个角度定位卡位，可根据拍摄者的站位高度、相机机位高度调整反射面倾角，调整后阻尼结构可保持角度稳定，不会出现拍摄过程中反射面下滑移位的问题；反射罩正对相机镜头的位置预留了透光窗口，窗口边缘做了遮光挡边处理，可避免环境杂光从窗口位置进入反射腔造成画面重影，反射罩内侧做了哑光吸光处理，减少内部光线反射对提词显示效果的干扰。两侧的支撑支架采用铝合金材质，兼顾结构强度与整体重量，支架与底座、反射罩的连接位置均采用销轴连接，销轴处设置有耐磨衬套，长期反复折叠调节也不会出现松旷间隙。设备整体的安装边界充分考虑了与常规摄影器材的适配性，反射罩的宽度尺寸可覆盖主流APS-C画幅、全画幅相机的镜头视角，不会在拍摄画面中出现穿帮问题，底座的平板放置区可容纳12英寸以内的平板设备，满足长时间录制的提词内容显示需求。结构设计上充分考虑了使用过程中的操作便利性，折叠收拢时无需拆卸任何零部件，所有活动部件均为一体式连接，不会出现零散配件丢失的问题，反射罩的开合角度有明确的限位结构，最大开合角度下反射面与底座平面呈45度夹角，符合常规提词的光学反射路径要求，无需使用者反复校准角度即可快速投入使用。
