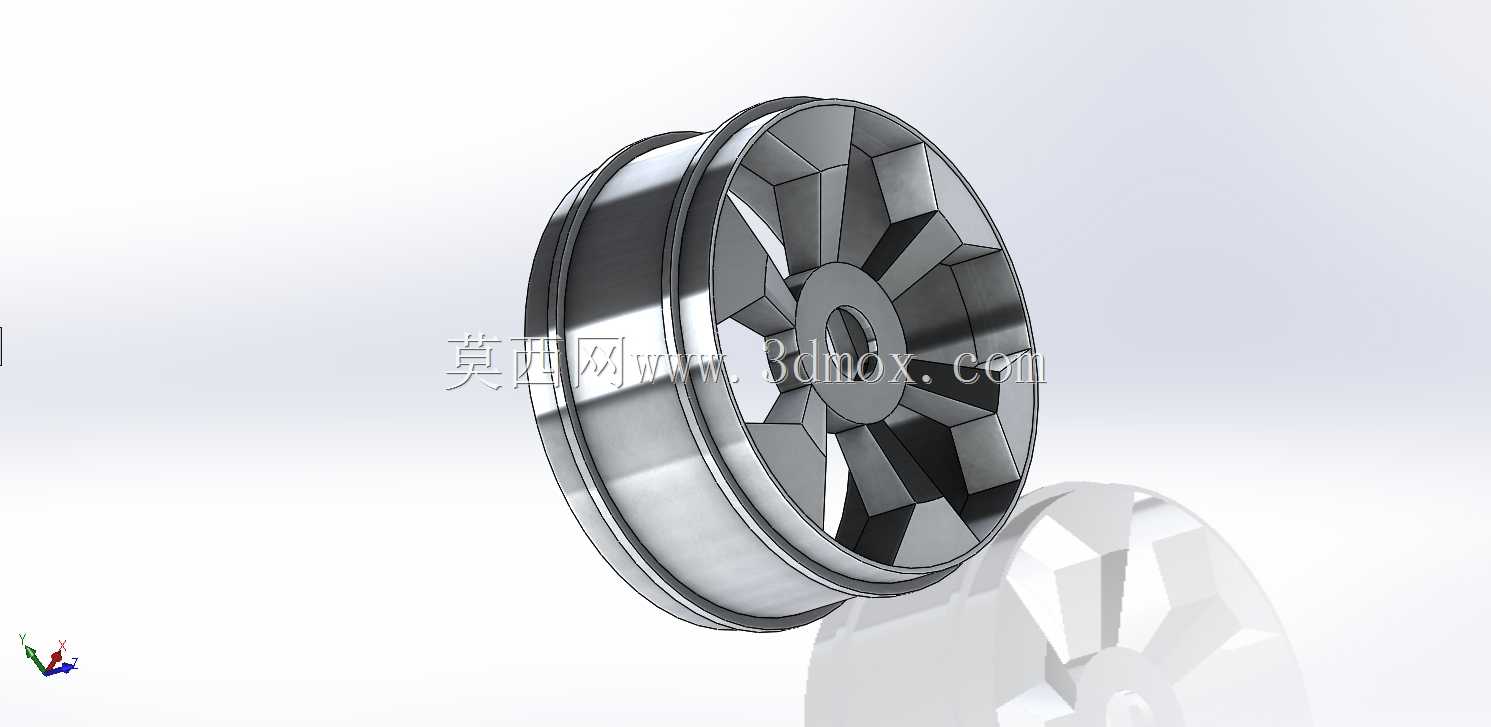

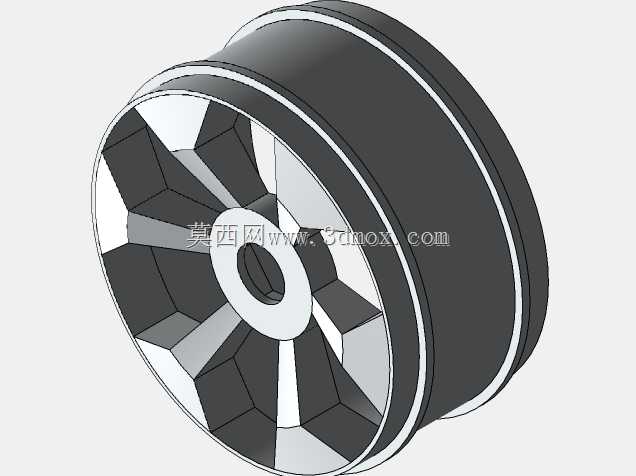

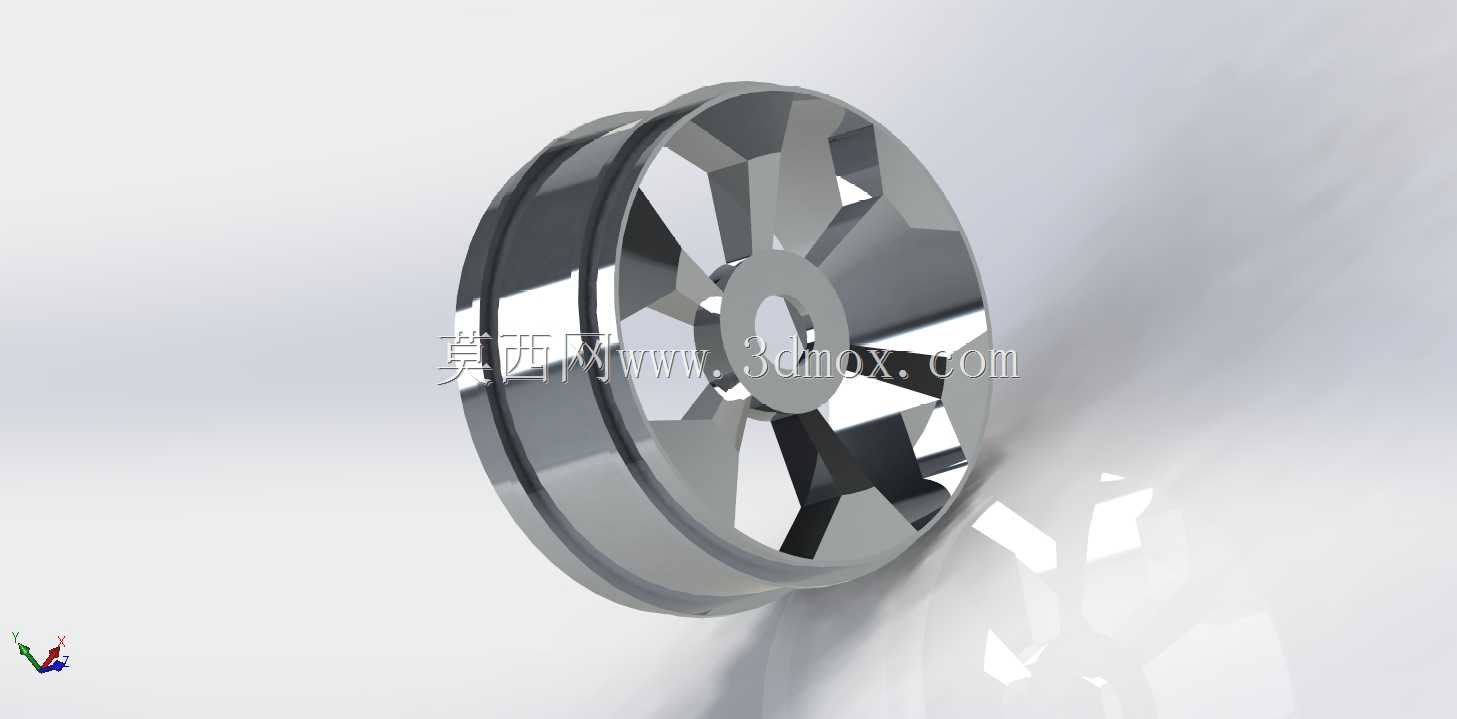

1/8比例钢筋混凝土搅拌车用车轮结构

这款1/8比例的车轮结构，对应钢筋混凝土搅拌车的行走承载部件设计，在缩小比例的模型还原中，完整复刻了实车车轮的核心承载逻辑与结构特征。从工程应用场景来看，该结构既可以作为比例模型车辆的行走执行部件，用于仿真展示、动态模型演示场景，也可作为结构教学案例，帮助从业者理解重型工程车辆车轮的载荷传递路径。实车场景中，搅拌车车轮需要承担满载混凝土工况下的垂直载荷，同时传递行驶过程中的驱动力、制动力矩，还要缓冲路面颠簸带来的冲击，缩小比例的模型设计中，这些核心功能逻辑都得到了保留。设计过程中，首先明确了安装边界：轮心的安装孔位匹配对应比例车桥的法兰接口，轮辋的径向尺寸适配同比例的橡胶轮胎安装需求，轴向的安装宽度预留了制动部件、轮毂轴承的装配空间，不会出现与转向节、桥壳的运动干涉。轮辐部分采用了多辐条对称布局，这种设计一方面可以在比例模型中还原实车的金属质感外观，另一方面从结构力学角度，对称分布的辐条可以均匀分散轮心传递来的载荷，避免局部应力集中，即使在模型动态行驶的工况下，也能保证轮辋的形位精度，不会出现径向跳动过大的问题。轮辋部分采用了分体式的贴合结构设计，方便轮胎的装配与拆卸，边缘的止口结构可以保证轮胎安装后的同轴度，避免滚动过程中出现脱胎风险。从功能特性来看，该车轮结构的轮毂中心孔与安装螺栓孔的位置度严格按照比例缩放，保证与车桥装配后的同轴度要求，轮辐的曲面造型既考虑了外观的仿真还原，也兼顾了结构的轻量化需求，在保证足够结构强度的前提下，尽可能减少不必要的材料堆积，降低旋转部件的转动惯量，提升模型行驶的动态响应表现。设计思路上没有单纯追求外观的相似性，而是从实车车轮的工程逻辑出发，先确定承载接口、安装尺寸这些核心边界，再逐步细化轮辐造型、轮辋结构，每一处曲面的过渡都对应实车的应力分散设计，比如轮辐与轮辋的连接位置采用了大圆角过渡，避免应力集中导致的结构断裂，轮毂与轮辐的连接位置加厚处理，对应实车的高载荷区域结构强化。在实际的模型装配场景中，该车轮可以直接适配同比例的搅拌车驱动桥，安装后轮距参数符合整车的设计要求，转向过程中不会与翼子板、车架部件发生运动干涉，滚动过程中轮面的跳动量控制在极小范围内，能够满足动态模型的行驶需求，也可以作为静态展示模型的细节部件，还原工程车辆的真实结构特征。
