乐高兼容40齿内啮合传动齿轮

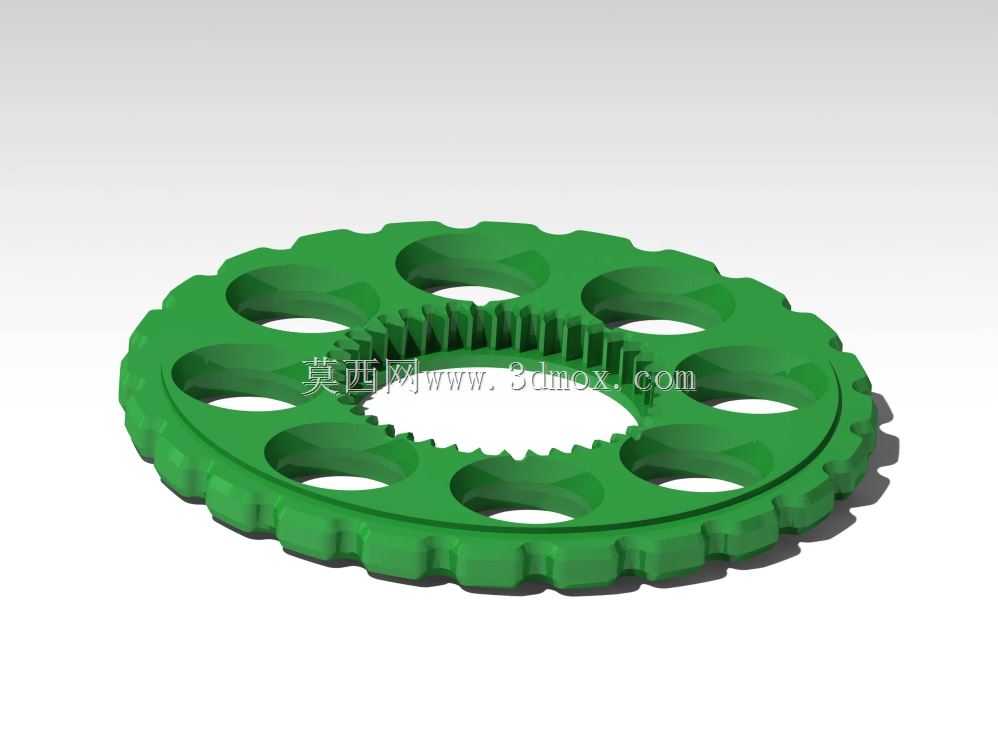

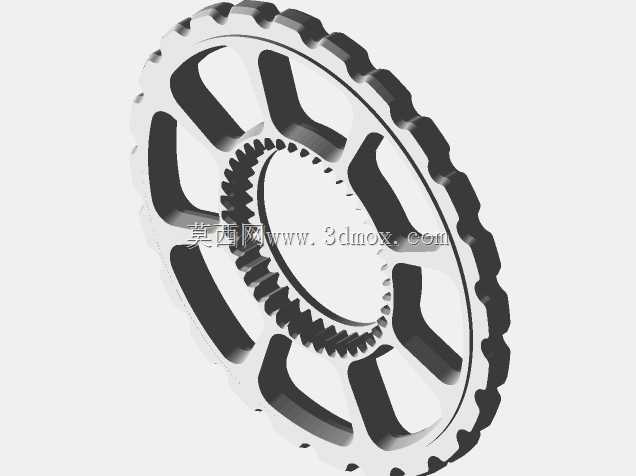

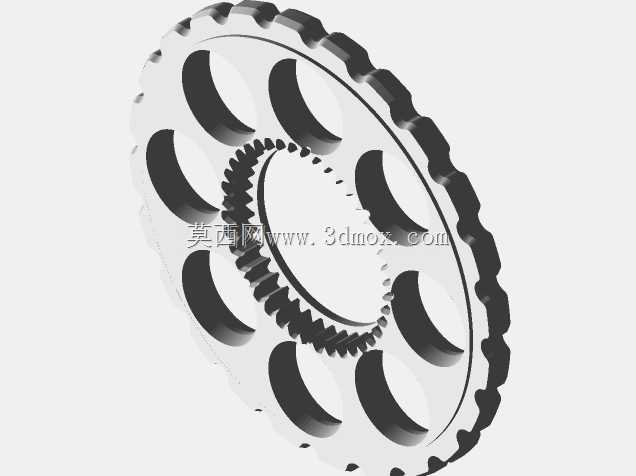

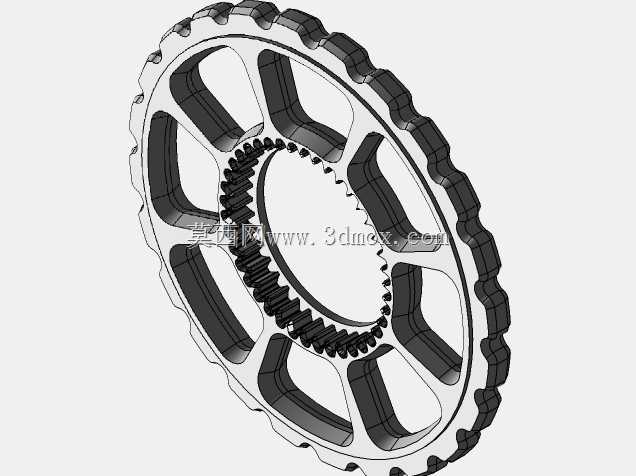

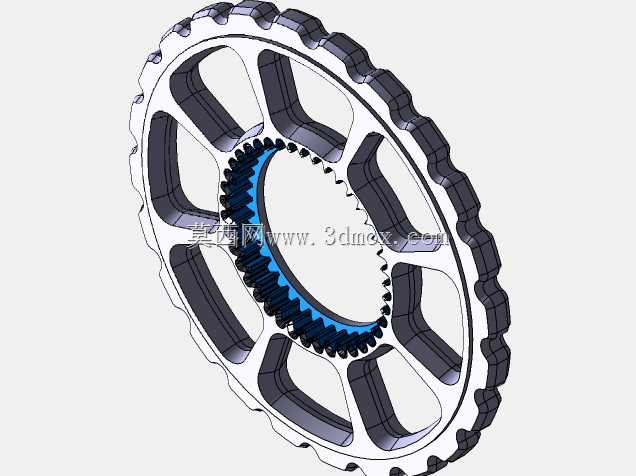

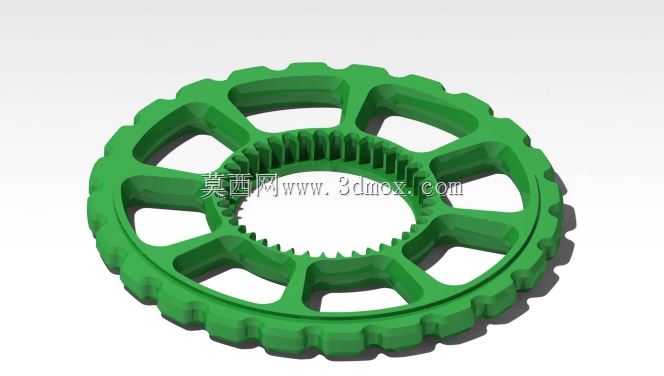

这款齿轮采用内外齿复合结构设计，外圈为带防滑凸齿的盘状结构，内圈设置标准40齿内啮合齿形，整体为扁平盘式构型，盘面均匀分布8个椭圆形减重孔，在保证结构刚性的前提下大幅降低零件自重，同时减少3D打印过程中的材料消耗与打印翘曲风险。从实际应用场景来看，该零件主要适配乐高积木搭建的机械传动系统，可作为行星轮系的内齿圈使用，也可单独作为大直径传动轮搭建减速机构、转盘结构，适配桌面级创意搭建、教学演示模型、小型创客机械装置的传动需求，尤其适合3D打印自制积木配件的场景，无需额外采购原厂配件即可完成定制化机械结构搭建。设计过程中针对3D打印工艺做了专项优化，齿形部分做了0.2mm的公差补偿，避免FDM打印过程中因材料膨胀导致的齿间卡滞，齿根位置设置了R0.3mm的过渡圆角，既减少打印过程中的应力集中，也能提升啮合传动时的顺滑度，避免传动过程中出现齿根断裂的问题。安装边界方面，零件整体外径适配乐高标准孔位的搭建间距，内圈齿形完全匹配乐高40齿齿轮的啮合参数，可直接与乐高标准齿轮、十字轴配合使用，无需额外修改安装位，盘面的减重孔同时可作为积木销钉的固定位，拓展零件的安装固定方式，可直接通过销钉将齿轮固定在梁类零件上，作为转盘的旋转基座使用。不同于常规注塑成型的积木齿轮，该结构取消了中心的十字轴孔，可根据实际搭建需求自行加工中心孔位，适配不同直径的转轴，也可在中心位置加装自定义的连接结构，满足非标准搭建场景的使用需求，比如搭建大直径旋转展台、自定义减速比的传动箱时，可灵活调整中心连接方式，不受原厂固定孔位的限制。实际传动测试中，该齿轮与标准乐高齿轮啮合时的侧隙控制在0.1mm以内，既保证传动过程无卡顿，也不会因侧隙过大出现传动回差，外圈的凸齿结构可作为手动调节的旋钮位，调试传动结构时可直接转动外圈调整齿轮啮合位置，无需额外加装调节手轮。
