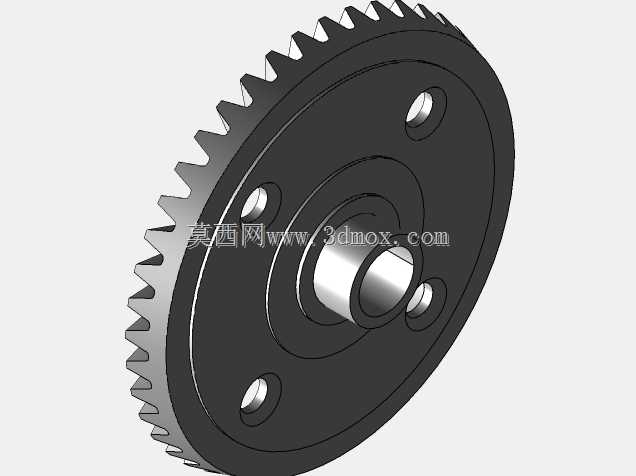

差速器锥齿轮作为传动系统里的核心啮合部件,在工程作业车辆的动力传递链路中承担着扭矩分配、转向差速调节的关键作用,这类锥齿轮的啮合精度直接决定了传动系统的运行平稳性、负载承载能力以及部件使用寿命。在混凝土搅拌运输车辆的作业场景中,车辆频繁进出非铺装施工场地,行驶路面附着条件波动大,转向、颠簸工况占比高,差速器锥齿轮需要持续承受交变冲击载荷,同时还要适配搅拌作业时底盘动力分流带来的额外扭矩波动,因此对齿形参数、啮合间隙、安装定位精度都有极高的工程要求。
从设计思路层面来看,这类锥齿轮采用渐开线齿形修形处理,齿面接触区经过针对性调整,避免重载工况下出现齿端应力集中导致的崩齿、异常磨损问题。建模过程中需要严格匹配差速器壳体的安装边界,齿轮的背锥距、安装距、轴孔配合公差都要和周边的半轴齿轮、行星齿轮轴、差速器壳体内腔定位面完全适配,保证装配后齿轮副的啮合侧隙处于合理区间,既不会因为侧隙过小出现运转卡滞、热胀咬死,也不会因为侧隙过大导致传动冲击、异响加剧。
实际应用中,这类锥齿轮除了适配混凝土搅拌运输车的驱动桥差速器,同参数规格的锥齿轮传动结构也可应用在小型四轮作业车辆、非道路truggy车型的传动系统中,甚至等比例缩放的结构也能用于缩比四轮马车模型的传动演示结构。设计时需要充分考虑不同工况下的载荷特性,针对工程作业车辆的使用场景,齿部采用加厚设计,齿根圆角经过优化处理,降低应力集中系数,提升冲击载荷下的结构强度。安装边界上,齿轮的轴孔与行星齿轮轴采用间隙配合,配合面的粗糙度要求控制在合理范围,保证齿轮在差速动作时可以灵活转动,同时背面的推力面与差速器壳体垫片贴合,承受轴向推力载荷,避免齿轮轴向窜动影响啮合精度。
在结构细节处理上,齿面的建模严格遵循锥齿轮的啮合原理,分锥角、齿顶高系数、顶隙系数都按照重载传动的参数选取,保证齿轮副在啮合过程中重合度满足要求,传动过程中载荷可以平稳过渡到相邻轮齿,减少啮合冲击。对于长期在高粉尘、高负荷场景下运行的部件,这类锥齿轮的结构设计还要兼顾润滑路径的预留,保证齿轮运转时润滑油可以顺利进入啮合面,形成有效油膜,降低齿面磨损速率。很多现场维修反馈的差速器异响、打齿故障,追根溯源往往是齿轮安装距偏差、啮合区调整不当导致的,因此三维建模阶段精准还原齿轮的所有安装定位尺寸、齿形参数,能够为后续的加工、装配、维修调试提供可靠的数模依据,减少现场试装调整的工作量,也能避免因为参数不匹配导致的部件早期失效问题。
