乐高兼容巨型齿轮传动结构组件

　　这款兼容乐高机械组体系的大尺寸齿轮传动组件，核心定位是填补现有乐高科技系列大扭矩传动场景下的零件尺寸空白，适配桌面级3D打印的成型精度要求，可直接融入现有模块化拼装体系完成动力传递。从实际应用场景来看，这类大直径齿轮组件多用于自制工程机械模型的行走驱动、回转机构传动，比如复刻重型推土机、大型履带式工程车辆的轮边减速结构时，常规尺寸的乐高齿轮受模数限制，传递大扭矩时容易出现齿面打滑、齿根断裂的问题，这款组件通过放大齿圈直径、优化齿形参数，能够在同等拼装空间下提升传动扭矩上限，满足大尺寸模型的动力传输需求。

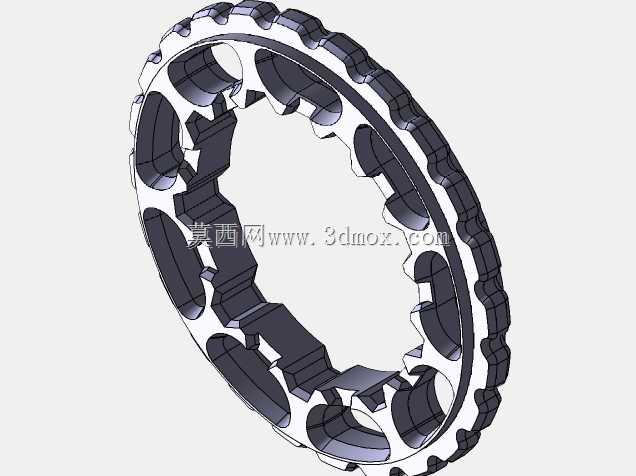

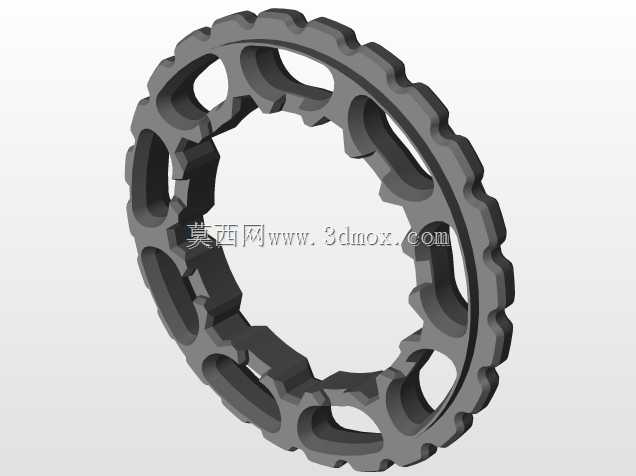

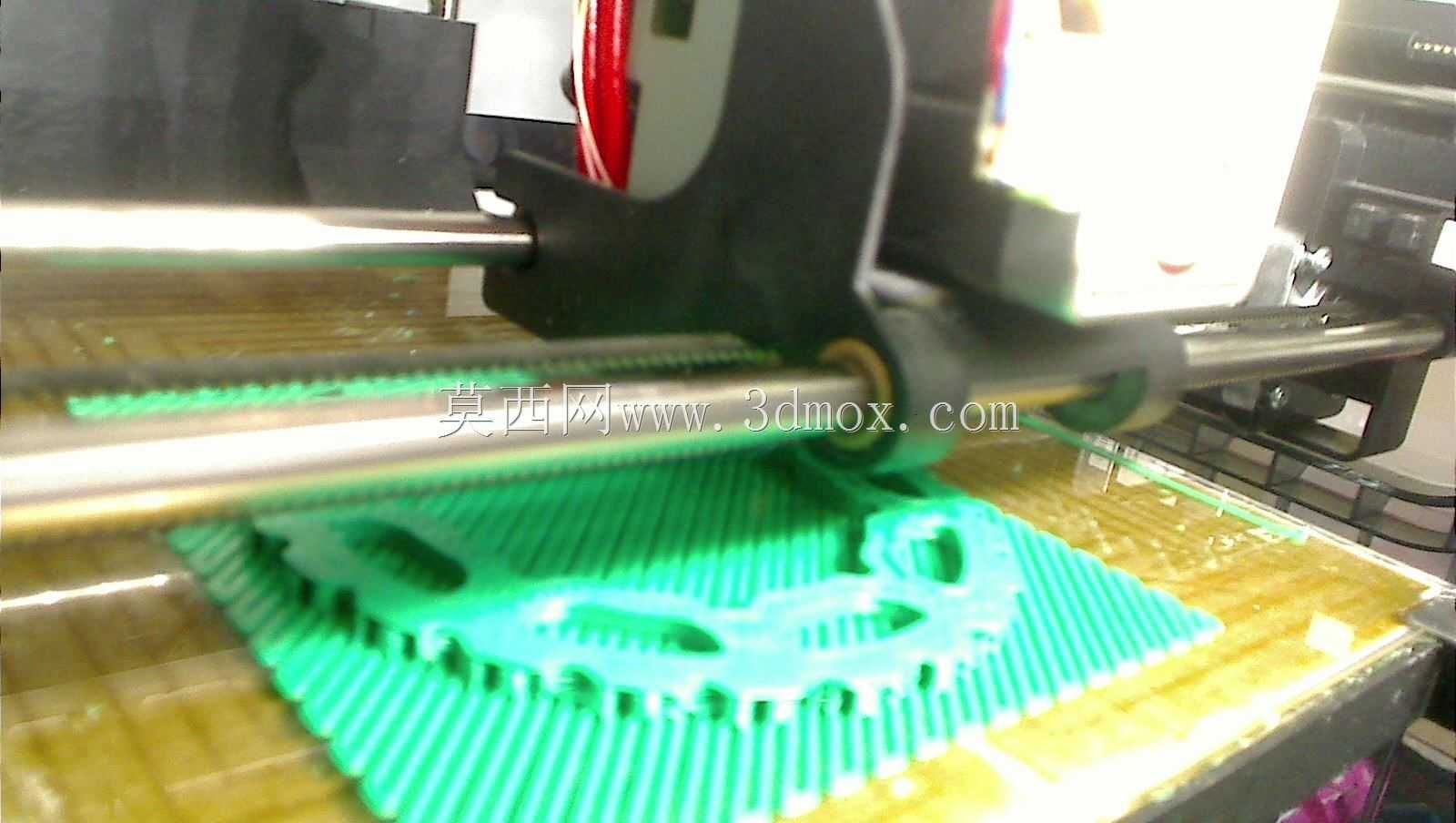

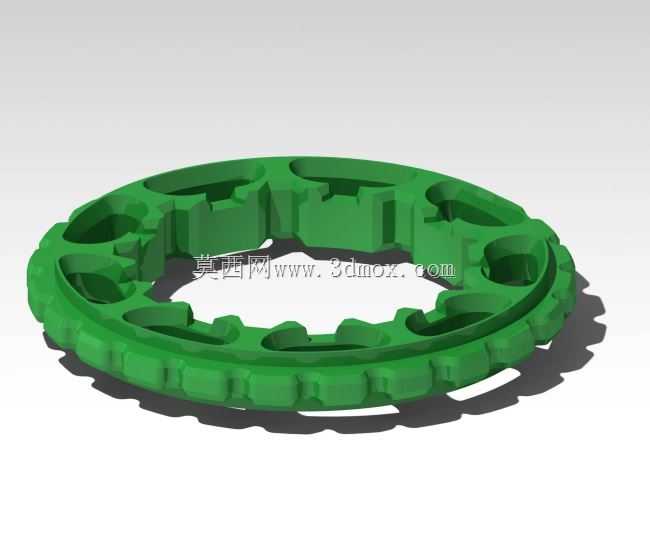

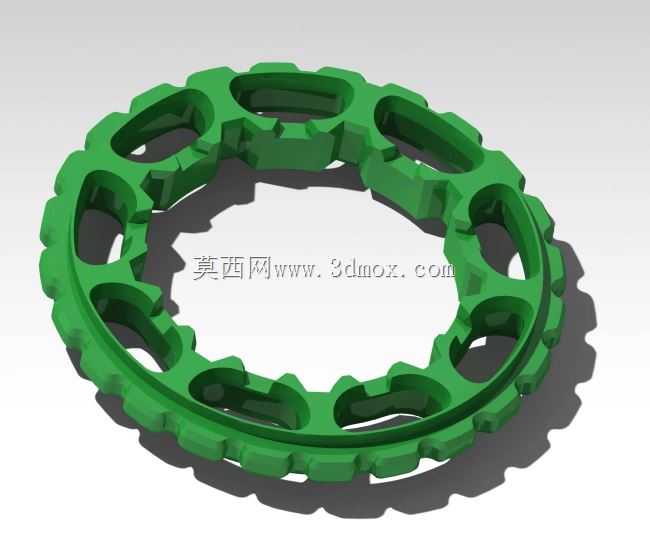

　　设计层面优先考虑了与现有乐高机械组零件的安装兼容性，中心轮毂的孔位完全匹配乐高科技销、十字轴的标准安装尺寸，不需要额外打磨或者改装就能直接和现有零件拼接，外圈齿形的模数、压力角参数和同系列乐高齿轮完全一致，啮合时间隙控制在0.1-0.2mm之间，既保证传动过程不卡滞，也不会因为间隙过大出现传动回差。轮毂部分做了密集的镂空减重设计，在保证结构强度的前提下尽可能降低零件自重，避免大直径齿轮因为自身重量过大增加传动负载，每个镂空孔的边缘都做了圆角过渡，避免3D打印过程中出现应力集中导致的层间开裂，同时也能减少打印支撑的用量，降低打印后处理的工作量。

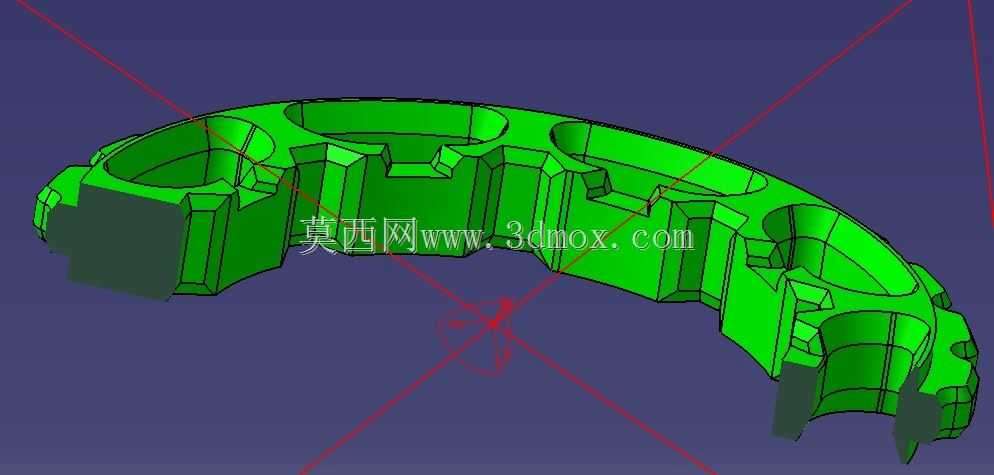

　　齿圈部分的轮齿做了等强度修形，齿根位置加厚处理，能够承受模型动力组输出的峰值扭矩，不会出现常规3D打印齿轮受力断齿的问题。齿圈和中心轮毂之间采用辐条式连接结构，辐条的截面做了梯形优化，在传递扭矩时受力更均匀，不会因为瞬时冲击出现辐条断裂。安装边界上，这款齿轮的轴向厚度和标准乐高深灰色机械齿轮保持一致，拼装时不会和相邻的梁、销零件出现干涉，中心安装孔兼容十字轴和圆形销两种固定方式，既可以作为固定的传动惰轮，也可以作为和轴同步转动的主动/从动轮使用。

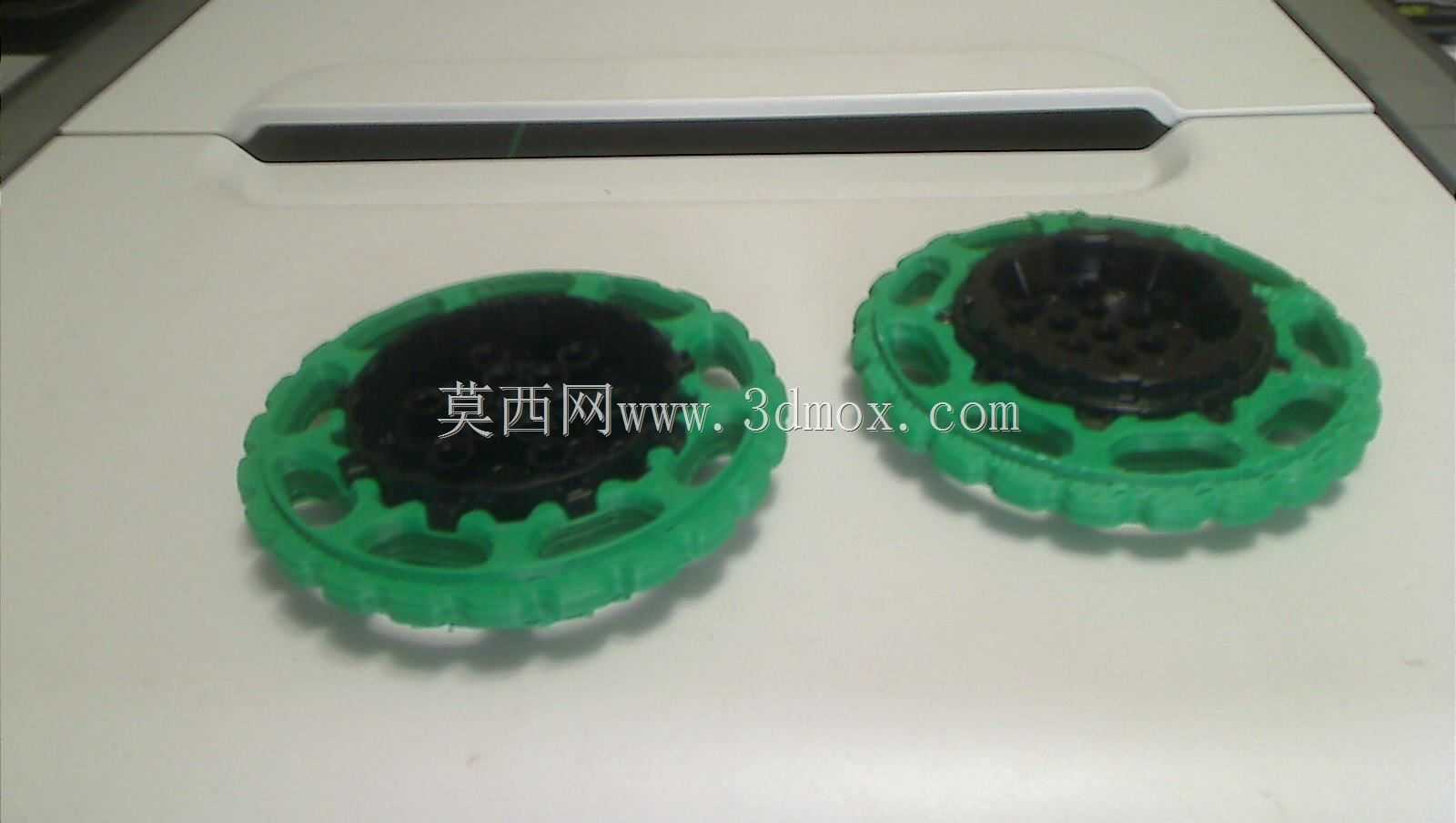

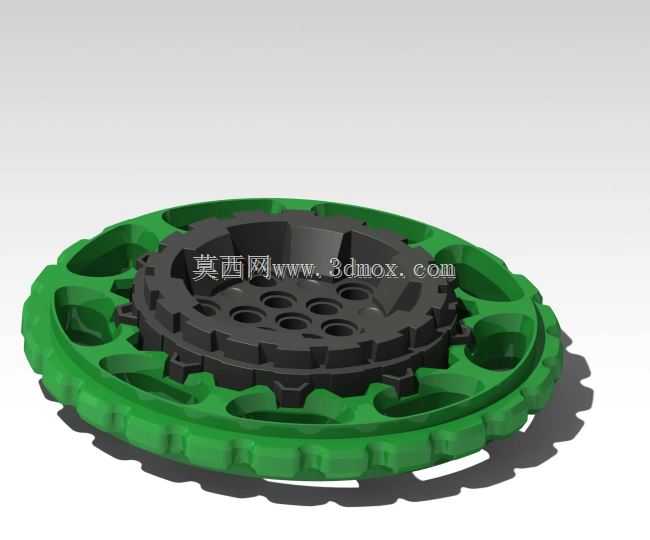

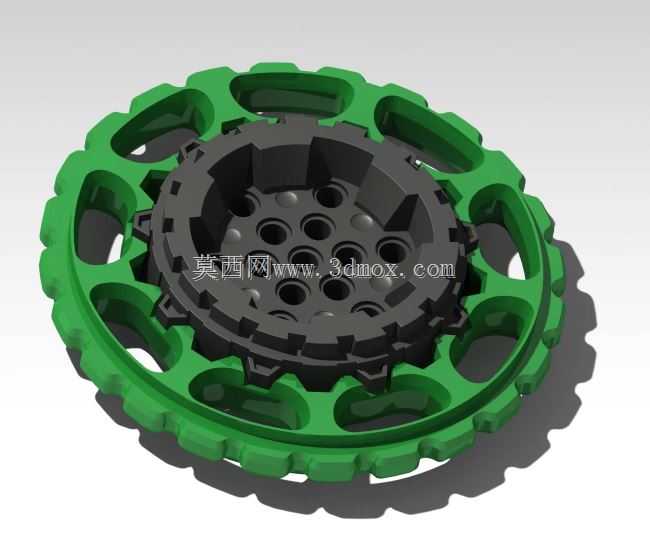

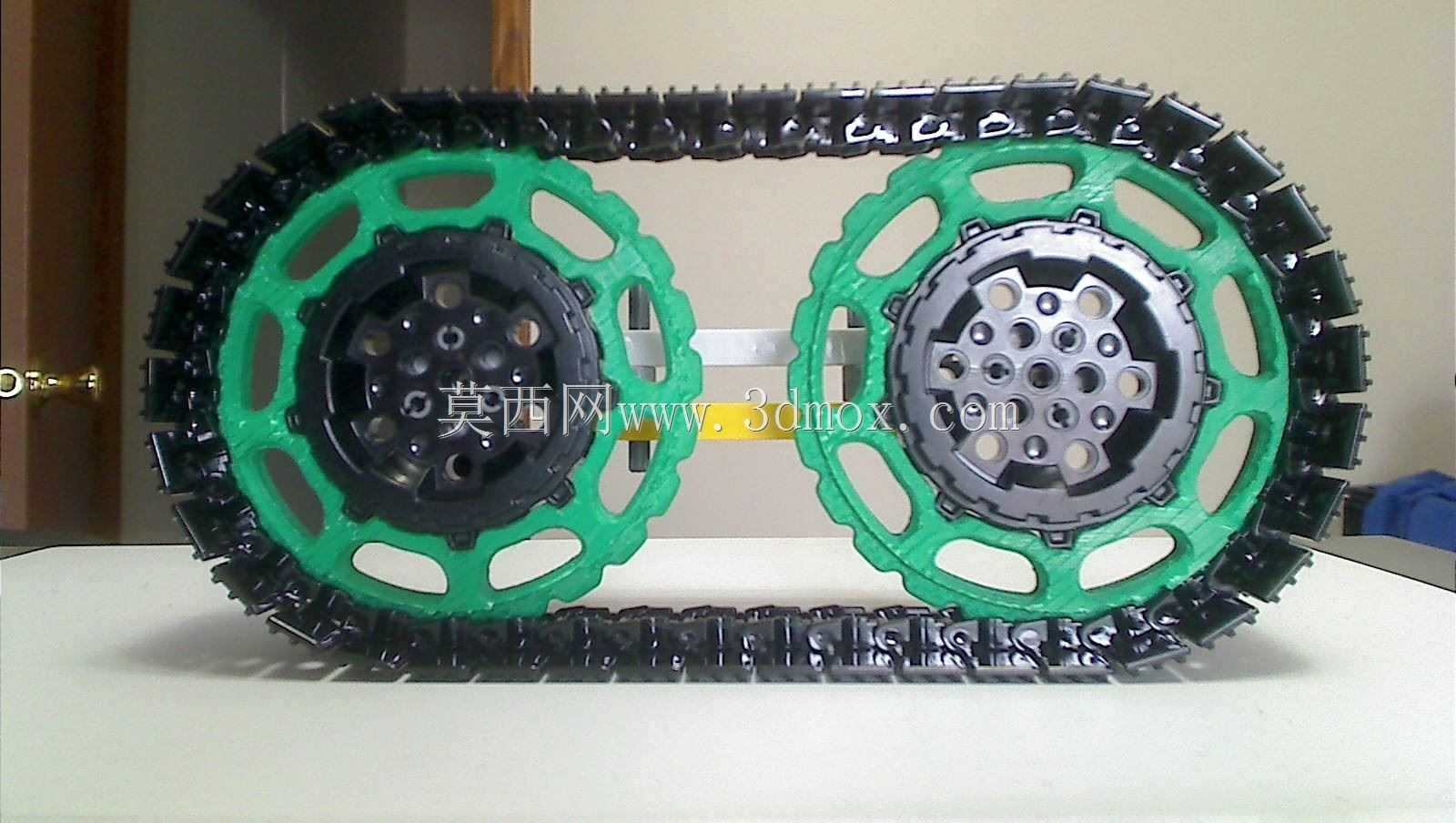

　　实际使用过程中，这类大齿轮常和同系列的小尺寸行星齿轮配合组成轮边减速结构，安装在模型履带的驱动轮位置，能够把动力电机输出的高转速低扭矩转化为低转速大扭矩，带动重型模型顺利越障。齿面的粗糙度控制在Ra3.2以内，打印完成后只需要简单去除支撑毛刺就能顺畅啮合，不需要额外打磨齿面。零件的双色结构区分了功能区域，绿色外圈为啮合传动区域，黑色中心轮毂为安装固定区域，拼装时可以快速识别安装位置，降低拼装出错的概率。从结构可靠性来看，这款齿轮经过反复的传动测试，连续正反转运行过程中没有出现齿面磨损、卡滞、异响的问题，完全满足模型长期运行的使用需求，不管是用于静态展示的机械模型，还是带动力组的动态拼装作品，都能稳定完成传动功能。
