经典拼插塑料积木块结构设计

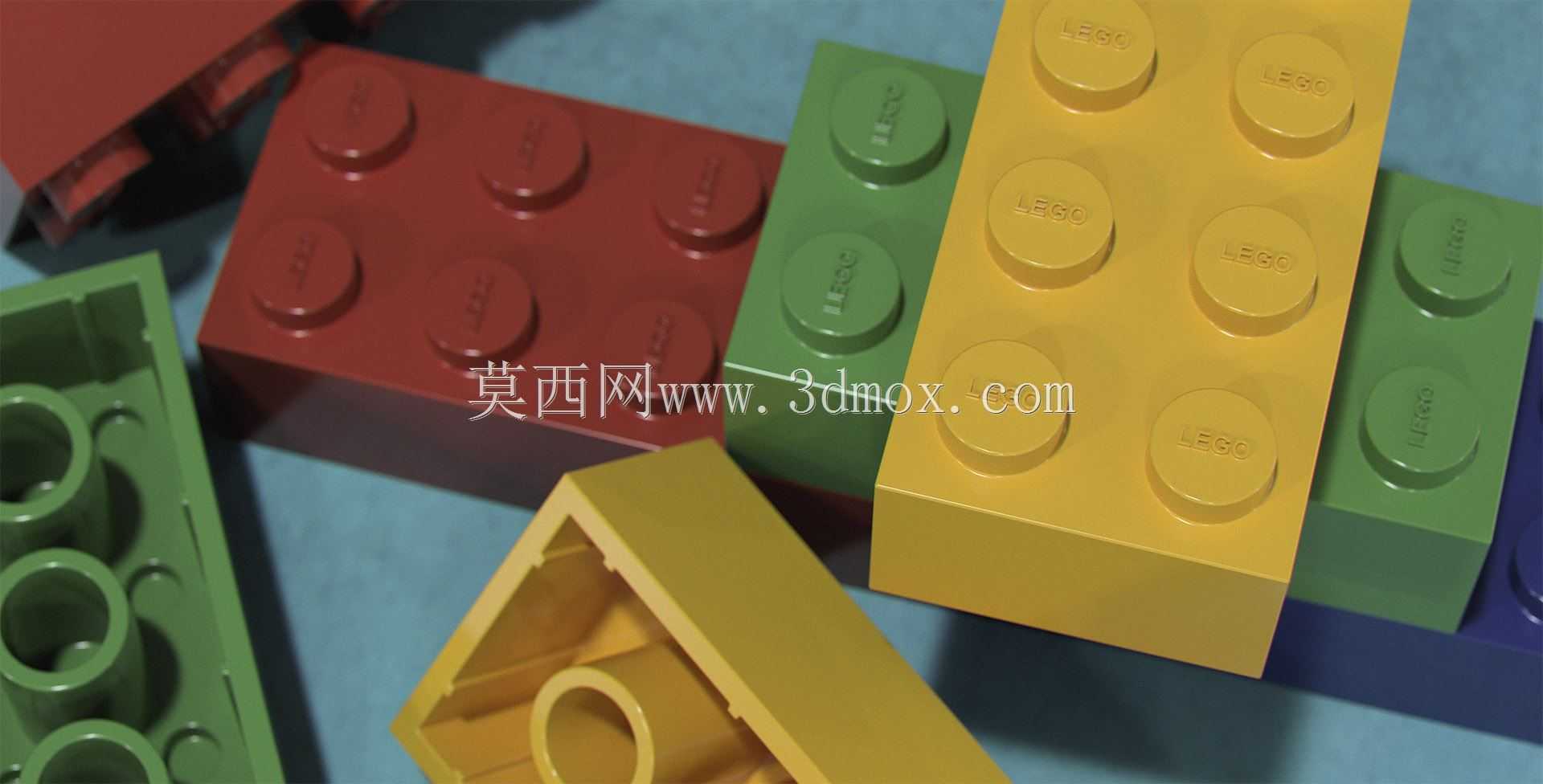

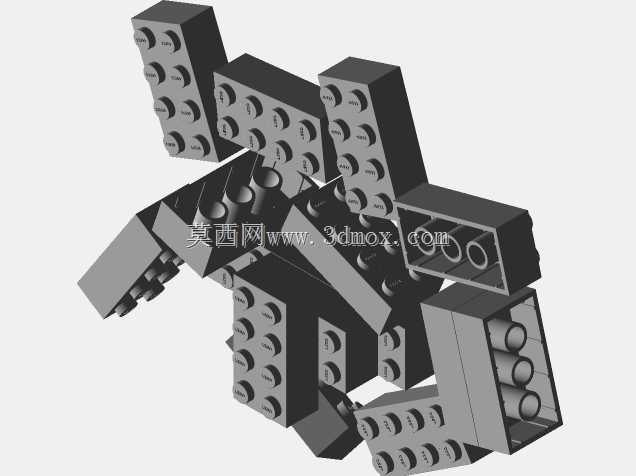

这类拼插积木块的三维结构设计，核心围绕拼插结构的配合精度展开，日常应用覆盖儿童益智玩具、创客结构搭建、教学演示教具多个场景，不同场景下对积木块的公差要求存在明显差异。做结构设计时，首先要明确凸点与凹槽的配合过盈量，常规玩具用的积木块，凸点直径比凹槽内径大0.1-0.15mm即可保证插拔顺畅且拼接后不松脱，若用于教学结构演示的承重搭建场景，过盈量可适当放大到0.2mm，避免多层堆叠后出现结构错位。积木块的壁厚设计需要兼顾注塑成型的工艺性与结构强度，常规2×4规格的积木块，主体壁厚取1.5mm即可，底部加强筋的厚度控制在壁厚的0.6倍，防止注塑冷却时出现表面缩痕，同时加强筋的排布要对应上方凸点的受力位置，拼插时凸点受到的挤压力可通过加强筋传递到积木主体，避免长期插拔后凸点根部断裂。外形尺寸方面，标准基础块的单位凸点间距严格控制在8mm，这是行业通用的拼插兼容标准，所有同规格积木块的凸点中心距必须保证±0.02mm的公差，否则不同批次的积木无法实现通用拼插；积木块的总高度为9.6mm，其中凸点突出主体的高度为1.8mm，这个尺寸直接决定了上下层积木拼插后的咬合深度，咬合深度过浅会导致拼接后易脱落，过深则会增加插拔阻力，甚至出现积木块卡滞无法拆分的问题。安装边界上，积木块的侧边无额外突出结构，相邻积木并排拼接时的侧边间隙控制在0.05mm，既可以保证拼接后表面平整，也能避免热胀冷缩导致相邻积木挤压变形。底部的凹槽结构除了配合凸点实现拼插外，还要考虑注塑脱模的斜度，凹槽内壁取1°的脱模斜度，可大幅降低注塑生产时的脱模难度，减少产品内壁的拉伤缺陷。设计时还要注意积木块的边角处理，所有外露棱边做0.2mm的圆角，既避免尖锐边角划伤使用者，也能减少注塑时的应力集中，提升积木块的抗摔性能。针对不同使用场景，积木块的材料选择也会对应调整，普通民用玩具多采用ABS材料，表面光泽度好且抗冲击性强；用于工业原型搭建的特殊积木块，会添加玻纤增强成分，提升结构刚性，满足大跨度搭建的承重需求。
