标准国际象棋全套棋子棋盘结构设计

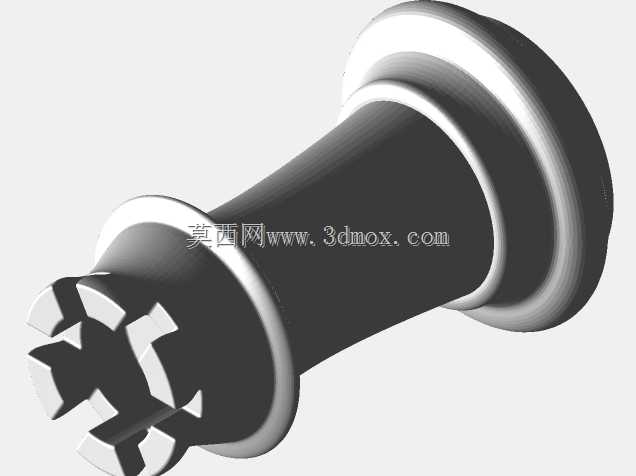

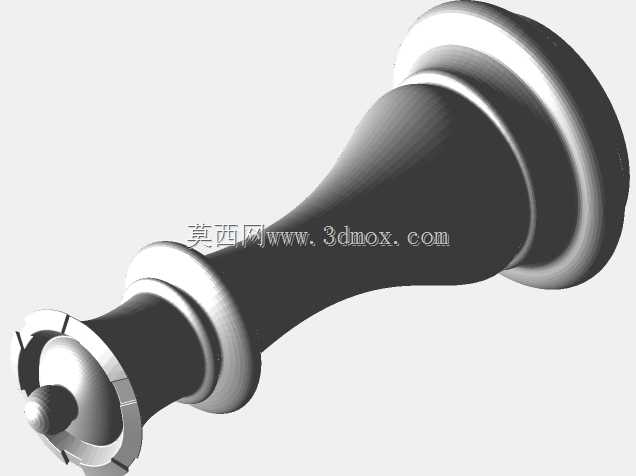

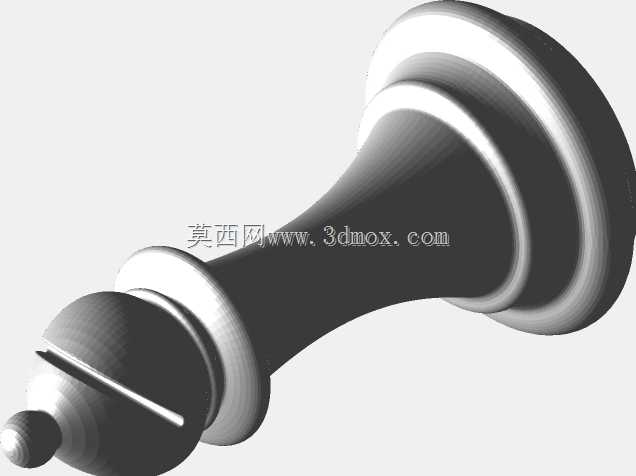

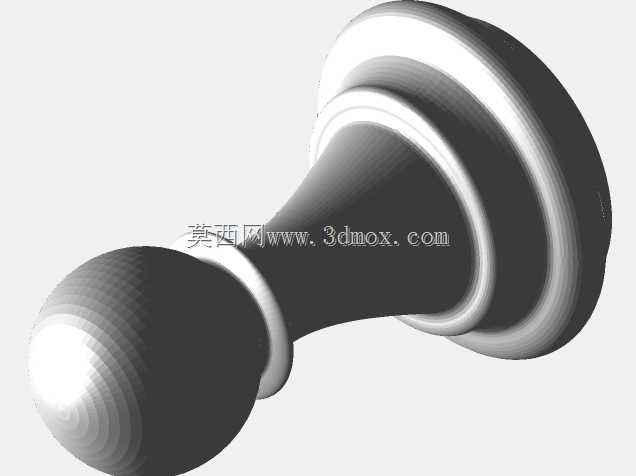

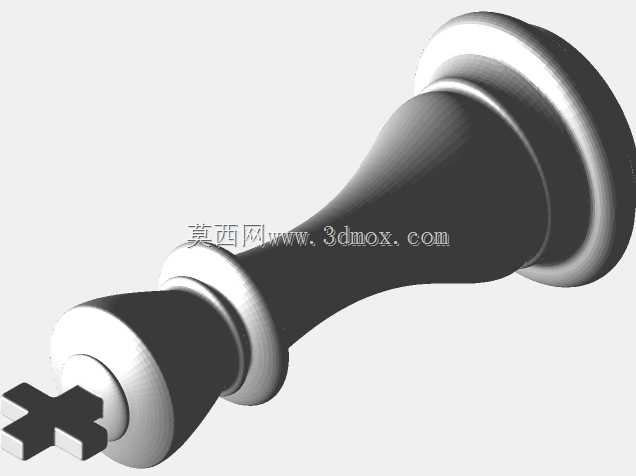

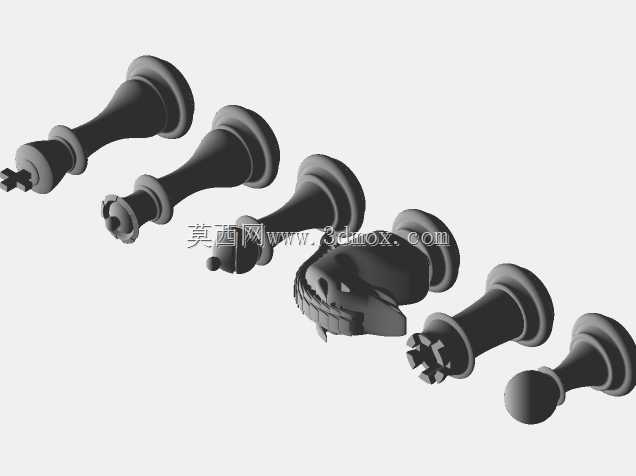

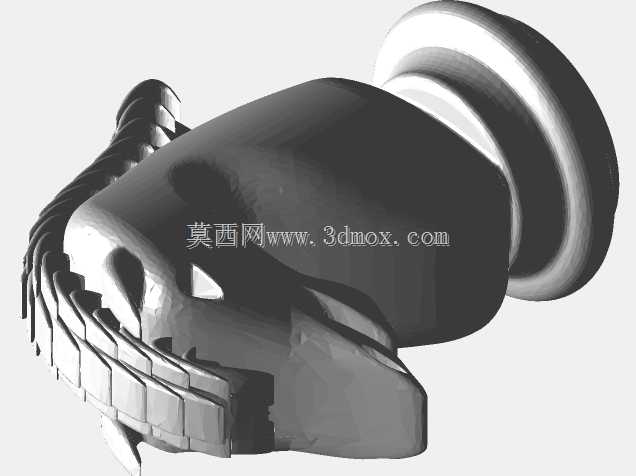

做这套国际象棋的三维结构时，最先考虑的是桌面休闲场景的实际使用需求，不管是日常家庭休闲对弈、棋类培训机构教学演示，还是文创桌面摆件场景，整套棋子和棋盘的尺寸匹配度、摆放稳定性都是核心设计点。建模初期先敲定棋盘的基础边界，采用8×8标准格布局，单格边长适配常规棋子底座尺寸，保证棋子落位后不会出现格内偏移、相邻棋子磕碰的问题，棋盘整体厚度控制在常规桌面摆放的合理区间，边缘做圆弧过渡处理，避免日常挪动时的锐边磕碰。棋子建模阶段先梳理六类棋子的外形特征差异，兵的造型做圆润收顶，底座直径统一匹配棋盘单格的适配尺寸，保证所有棋子的底座通用互换，降低后续加工的开模成本；骑士也就是马头造型是建模的难点，先勾勒侧面轮廓曲线，通过放样生成主体曲面，再细化马鬃、面部的曲面过渡，保证造型辨识度的同时，避免出现薄壁尖角结构，防止日常使用中出现断裂；国王、皇后的顶部造型做差异化区分，国王顶部十字结构做加厚处理，皇后顶部的冠饰做圆弧过渡，车也就是城堡的造型做规整的柱状结构，主教的斜顶造型做对称曲面处理，所有棋子的重心都控制在底座三分之一高度范围内，保证摆放时的抗倾倒性能。建模过程中先绘制基准面确定棋盘的中心原点，先完成棋盘的实体建模，通过阵列命令生成黑白交替的格面结构，格面之间做0.1mm的微差高度，既模拟真实棋盘的格纹触感，又不会影响棋子的滑动摆放。棋子建模采用统一的基准坐标系，每类棋子先绘制旋转截面草图，通过旋转命令生成主体结构，骑士这类非对称造型单独绘制多组引导线，通过曲面放样、实体缝合完成主体构建，所有棋子的底座都做0.5mm的倒角处理，既减少和棋盘接触面的磨损，也能提升摆放时的顺滑度。整套模型的装配匹配严格遵循国际象棋的正式摆放规则，黑白双方的棋子初始位置和棋盘格位完全对应，建模完成后做全局干涉检查，保证棋子在棋盘上移动、摆放时不会出现结构干涉，同时所有零部件的壁厚都控制在均匀区间，不管是后续采用3D打印、注塑加工还是树脂翻模，都能满足加工工艺的壁厚要求，不会出现缩印、填充不均的加工问题。
