鼻甲门流体管路换向连接结构

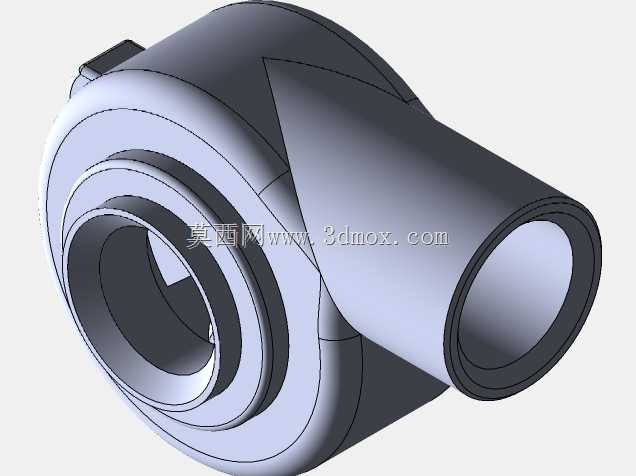

该结构主要应用在中小通径的流体输送管路系统中，常见于气动控制回路、低压液压支路、小型流体处理设备的管路节点位置，承担管路分流、流向切换以及不同通径管路对接的功能，在紧凑型流体设备的管路布局中，能够有效减少管路转接件的使用数量，压缩管路排布的整体占用空间。从结构设计来看，主体采用一体式铸造基体搭配机加工成型的流道结构，主流道为轴向贯通的阶梯孔结构，阶梯段可直接对接不同外径的管路端头，省去额外的变径接头；侧向导流通道与主流道呈固定夹角交汇，交汇位置做了圆弧过渡处理，能够降低流体流经节点时的局部阻力，减少紊流产生的概率，降低流体输送过程中的压力损失。安装边界方面，主体外侧的环形凸台为定位安装面，凸台端面加工有密封槽，可适配O型密封圈实现端面静密封，安装时可通过管卡、法兰压片或者螺纹压套将结构固定在管路安装基座上，侧向通道的外圆面做了防滑滚纹处理，方便插接软管后用卡箍紧固，轴向主流道的两端预留了标准管螺纹的加工余量，可根据实际安装需求加工对应规格的管螺纹，适配硬管连接场景。设计过程中优先考虑了流道的平顺性，交汇位置的壁厚做了局部加厚处理，能够承受管路内的流体压力冲击，避免长期使用过程中交汇位置出现应力开裂；整体外形做了圆弧过渡处理，没有尖锐的棱角，既方便铸造脱模，也能减少安装过程中磕碰损伤密封件的概率。实际选型使用时，需要根据管路的额定工作压力、输送流体的介质特性匹配对应的基体材质，常规气动回路可选用铝合金材质降低整体重量，有腐蚀性介质的场景可选用不锈钢或者工程塑料材质，密封件则根据流体温度、介质兼容性选择对应材质的O型圈，保证连接位置的密封可靠性。该结构的安装空间占用较小，不需要额外的操作手柄或者驱动部件，属于被动式的管路分流连接结构，适合布局空间紧凑、不需要频繁切换流向的固定管路节点，能够有效简化管路装配流程，降低管路系统的整体故障率。
