三通手动球阀工业管路结构设计

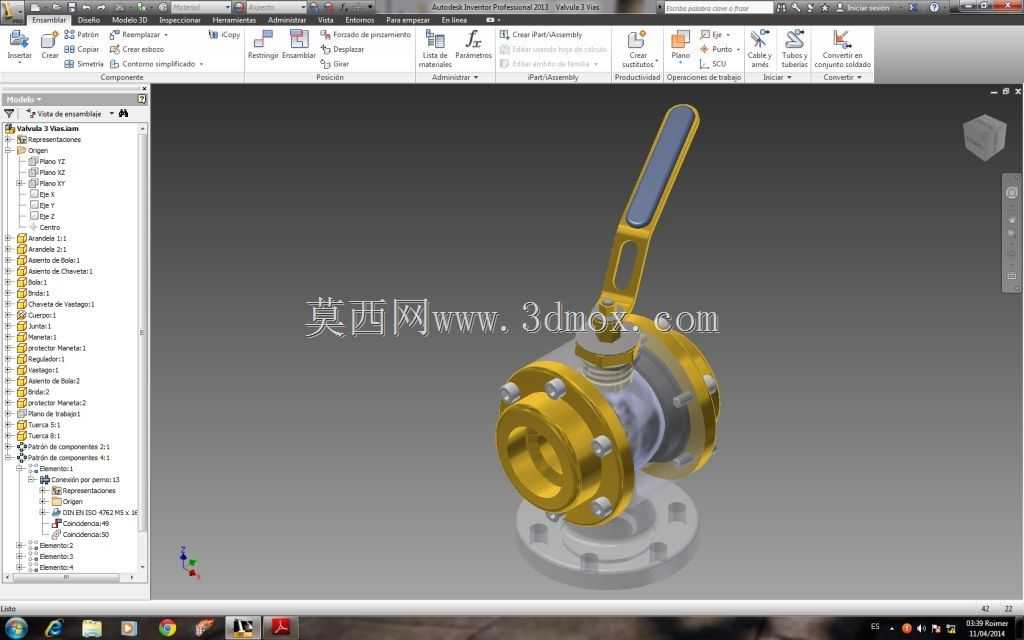

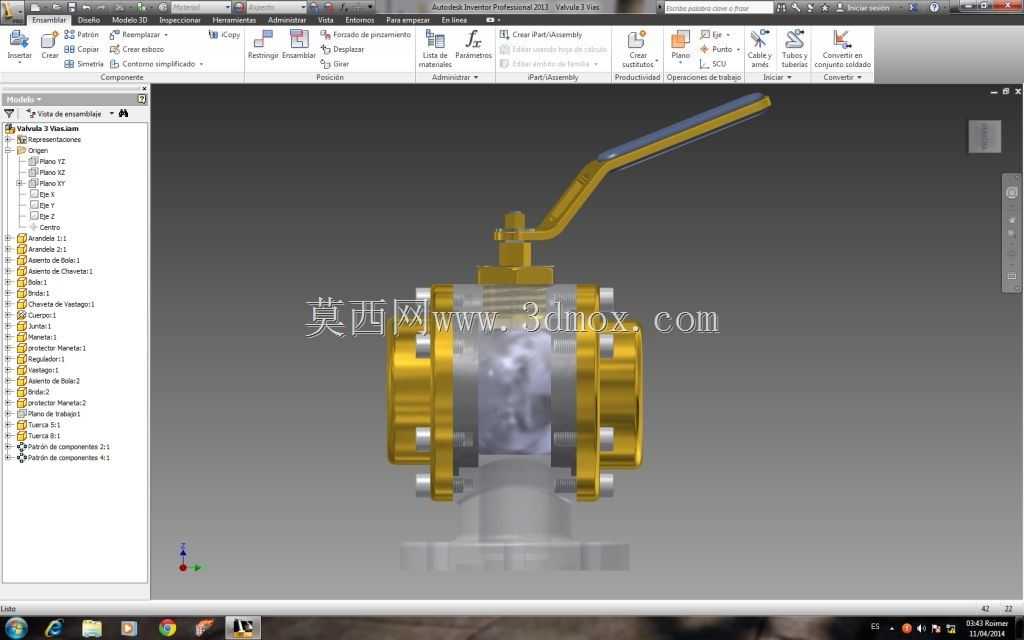

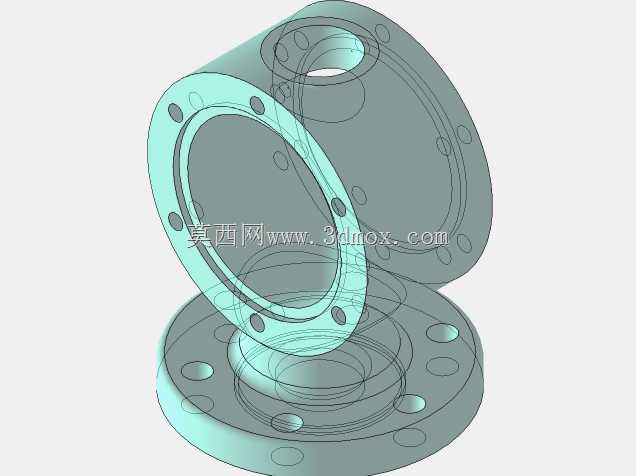

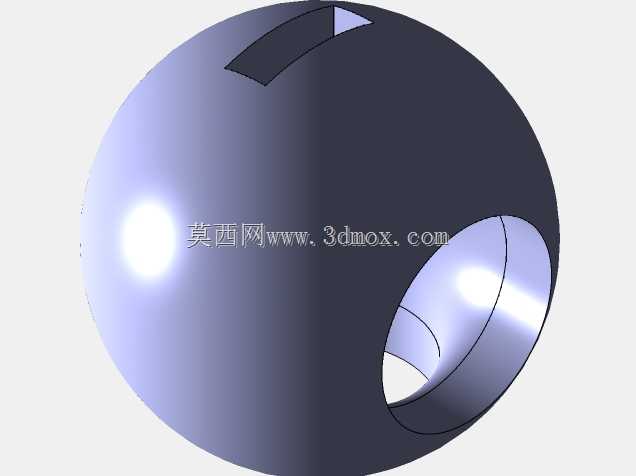

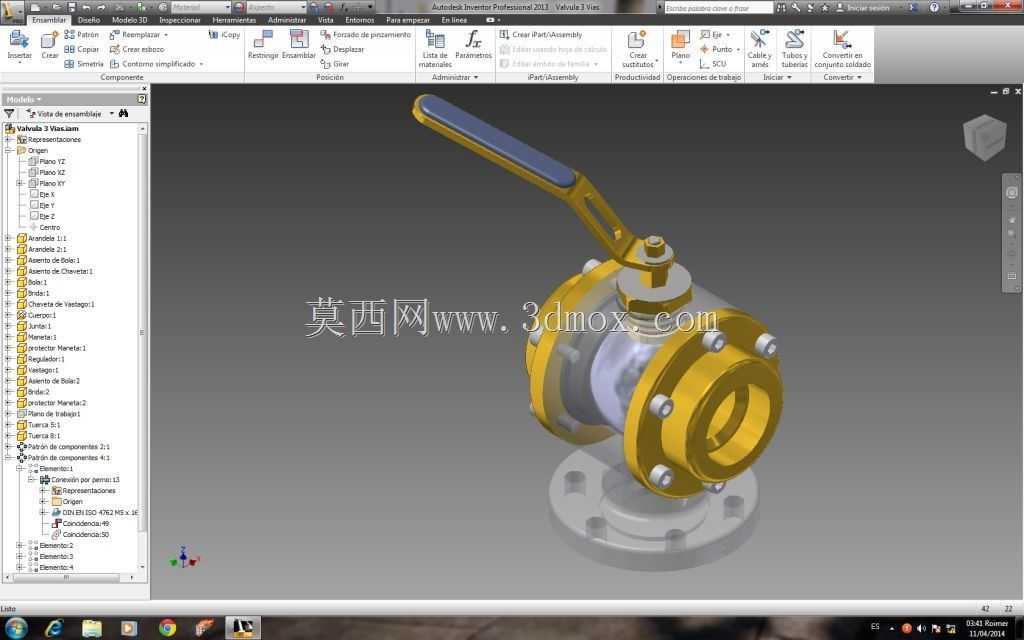

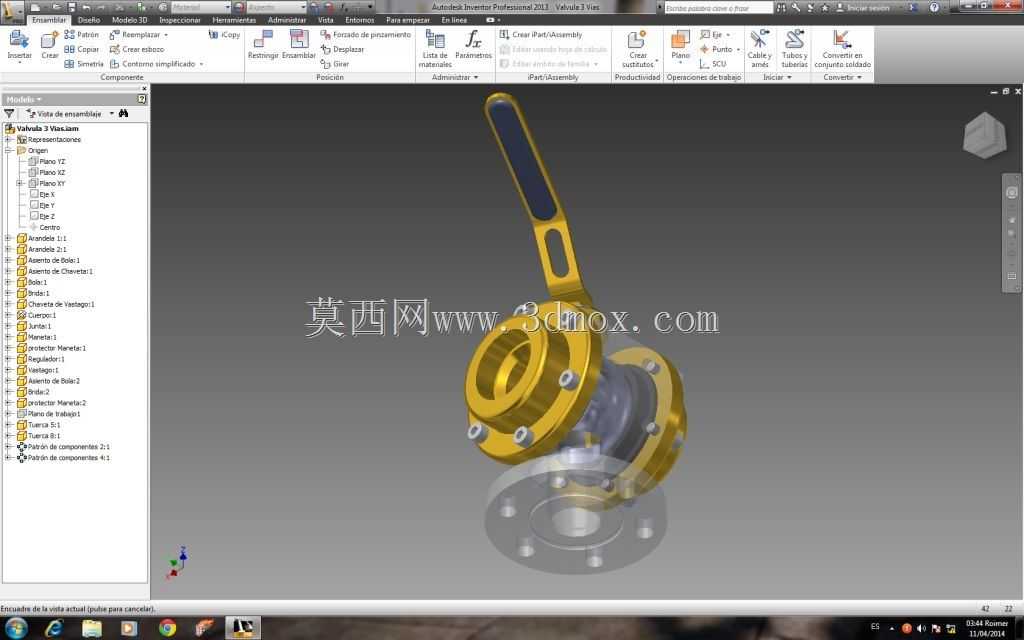

这款三通手动球阀的三维结构设计，核心面向工业流体管路的介质换向、分流与合流工况，在化工流体输送、暖通水循环、小型制程管路、水处理支路系统中都有广泛应用场景，区别于常规两通球阀的通断控制属性，它能在单阀安装位实现三路管路的介质流向切换，减少管路中阀门的布设数量，降低管路系统的泄漏点与整体压降。从实际功能特性来看，该结构采用浮动式球体密封设计，球体与阀座的配合面经过同轴度公差匹配，手柄扳动至对应工位时，球体通孔可精准对接不同管路接口，实现L型或T型流道的通路切换，操作时的启闭力矩经过结构优化，无需额外辅助工具即可手动完成工位切换，阀杆部位设置多级密封结构，可避免介质从阀杆配合间隙向外渗漏，适配水、低粘度油品、无强腐蚀性的工业流体介质。设计过程中优先考虑了安装适配性，三个接口采用同规格法兰连接结构，法兰端面的螺栓孔位、密封槽尺寸均匹配通用工业管路的安装标准，安装时无需额外加工过渡连接件，可直接对接同通径的管路法兰，整体安装边界紧凑，阀体主体的轴向、径向尺寸经过空间校核，在密集排布的管路集群中也能预留足够的手柄操作空间，不会出现扳动手柄时与周边管路、支架发生干涉的问题。结构设计上，阀体采用三段式拼接结构，左右端盖与中体通过螺栓紧固，这种结构既方便加工阶段对阀体内腔、球体安装位的精度加工，也便于后期运维时快速拆解更换密封件、清理阀腔内部积存的介质杂质，无需将整个阀体从管路上完全切割拆除。手柄的长度经过力矩匹配计算，既保证操作时能提供足够的启闭力矩，又不会因力臂过长导致操作时过度施力损坏密封面，手柄表面做了防滑结构处理，带压工况下操作也不易打滑。整个结构的壁厚经过耐压强度校核，可满足常规中低压管路的工作压力要求，流道内壁做了平滑过渡处理，介质流经阀腔时不会出现明显的涡流区，降低介质流动过程中的阻力损失，也减少杂质在阀腔内部的积存概率。
