双接口块状液压油路集成阀块结构

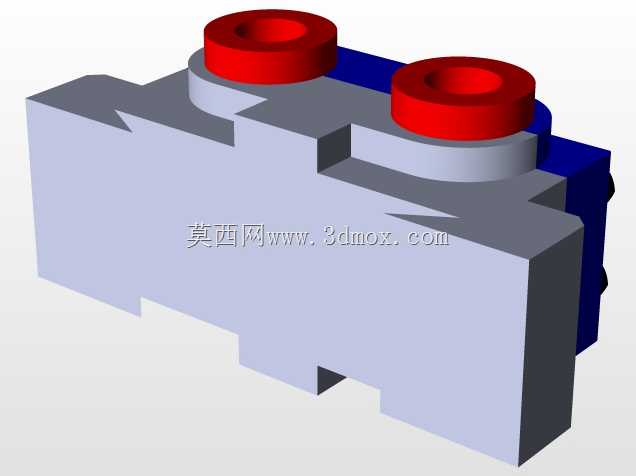

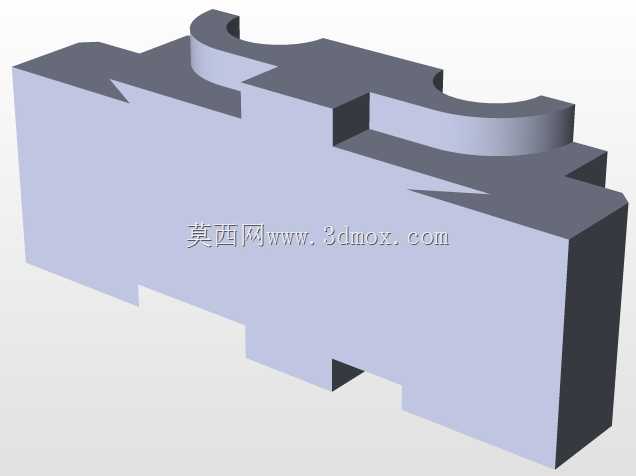

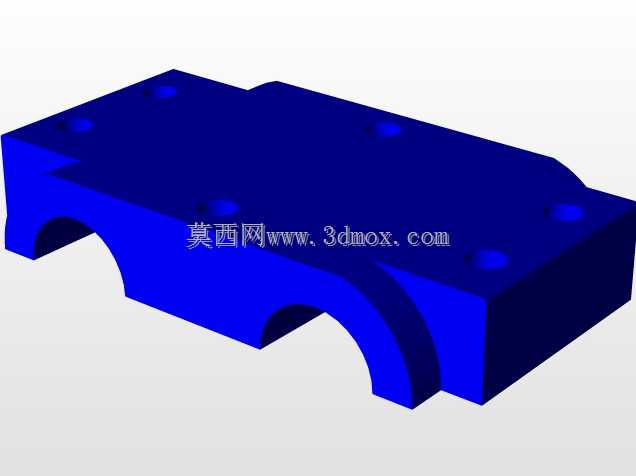

这类阀块在中小型液压站、机床液压夹紧回路、小型工程机械辅助液压系统中应用十分广泛，作为液压系统里的油路集成载体，它替代了传统分散式管路连接的布局，能大幅减少管路接头数量，降低系统泄漏点，同时压缩液压单元的整体安装空间。从结构设计来看，主体采用方块式切削成型结构，两个顶部凸起的红色接口为标准油口连接位，分别对应压力油进油与工作油出油通路，侧面预留的通路可根据实际回路需求加装溢流阀、单向阀或节流阀等插装元件，无需额外搭建外接油路板。设计阶段首先要确认的是安装边界，主体底部为平整安装面，可直接通过螺栓固定在液压站阀组安装面板或设备基座上，安装时需保证底部平面与安装面的平面度公差不超过0.02mm，避免压紧后阀块内部应力变形导致油路卡滞。两个顶部油口的中心距、伸出高度都符合常规液压管接头的安装尺寸要求，接油管时无需额外加装过渡接头，能直接对接标准通径的液压软管或硬管。阀块内部的油路孔道采用正交钻孔设计，工艺上可通过普通数控铣床完成加工，不需要特殊的成型刀具，孔道交汇处做了倒角去毛刺处理，避免液压油流动时产生紊流和压力损失，同时能减少铁屑残留对液压元件的磨损。实际选型使用时，要注意该阀块的额定工作压力匹配系统压力，两个油口的通径大小对应系统额定流量，避免通径过小导致油液流速过高产生发热。侧面的蓝色区域为工艺堵头安装位，是加工内部孔道时预留的工艺孔，加工完成后用钢球或螺塞封堵，保证油路密封。这类集成阀块相比传统管式连接的阀组，后期维护也更方便，出现故障时可直接拆解阀块检查内部通路，不需要逐段排查外接管路，在紧凑型液压动力单元的设计中，这类结构能让整体布局更规整，布线布管更简洁，也能降低现场装配的工作量。
