宝可梦精灵球造型球面拼接结构设计

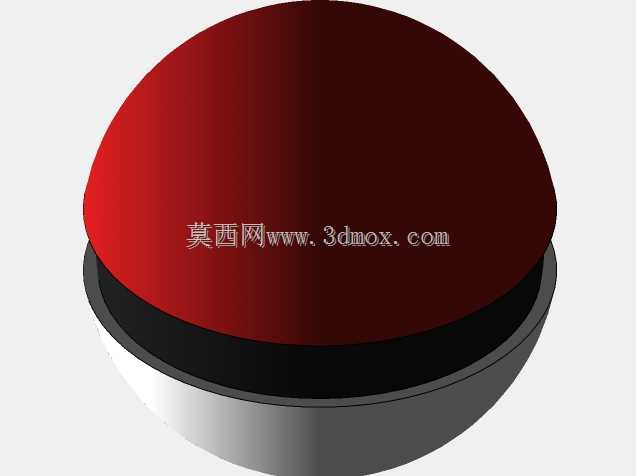

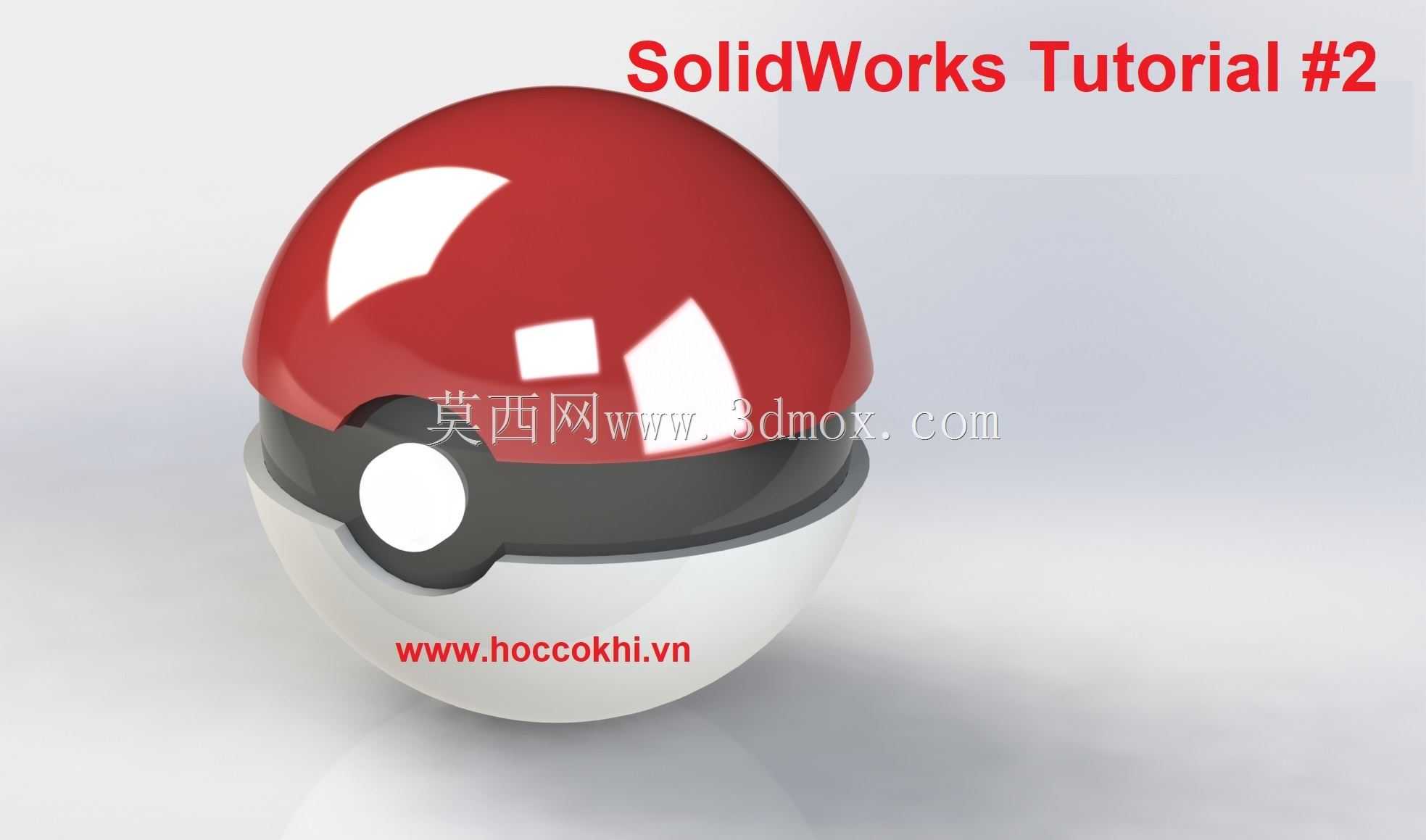

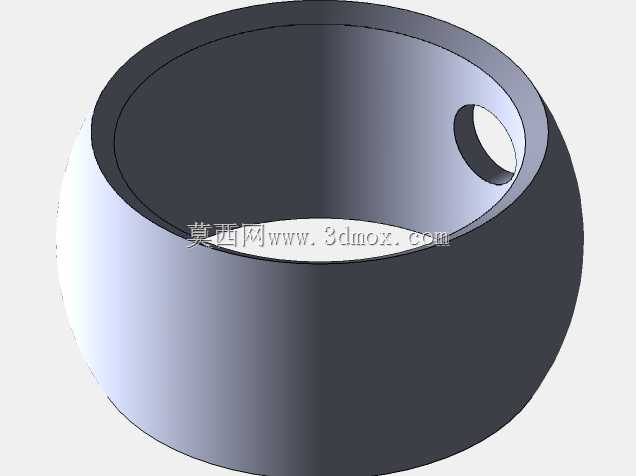

该球面拼接壳体结构采用上下半球分模设计思路，上半球为红色曲面壳体，下半球为白色曲面壳体，中间通过黑色环形过渡带实现两半球的定位衔接，过渡带中部设置圆形凸起按键结构，还原经典精灵球的外观特征同时满足实体结构的装配合理性。从结构设计角度看，上下半球的分模面选取在球体赤道位置，该位置为球体最大直径截面，能够最大程度降低壳体脱模难度，同时保证两半球拼接后接缝均匀，无错位风险。中间黑色环形带的内径与上下半球的配合段外径采用过渡配合公差，装配时可通过周向定位卡点实现无紧固件卡接，减少额外连接件的使用，简化整体装配流程。中部圆形按键采用独立嵌件设计，按键与环形带之间预留0.2mm的活动间隙，保证按键按压行程顺畅，按键背部可根据实际使用需求加装触发开关、发光模组等功能组件，拓展该结构的实际应用场景。该结构可应用于文创周边产品的外壳设计，比如小型收纳盒、桌面摆件、盲盒玩具的主体结构，也可作为工业设计中球面拼接壳体的教学案例，帮助初学者理解回转曲面的建模逻辑、分模面选取原则以及卡接结构的设计要点。在建模过程中，球面主体采用回转特征生成，保证球体曲面的圆度误差控制在0.1mm以内，表面高光区域的曲面连续性达到G2级别，避免出现曲面棱线影响外观质感。上下半球的壁厚统一设置为2mm，既保证壳体的结构强度，避免日常使用中出现挤压变形，也能控制整体重量，满足手持类产品的重量要求。环形过渡带的宽度设置为8mm，既能够遮挡上下半球的拼接接缝，也为中部按键提供足够的安装空间，按键直径设置为15mm，符合人体工学按压尺寸，按压时手指接触面积充足，操作手感舒适。从安装边界来看，该结构整体为标准球形，外径可根据实际使用需求在30mm至150mm区间内等比例缩放，缩放过程中所有配合公差按比例同步调整，保证不同尺寸下的装配适配性。若作为收纳结构使用，下半球内部可设置分隔筋，用于存放小型物件，上半球内部可设置卡扣结构，与下半球的卡台配合实现开合锁定，无需额外加装锁扣结构。曲面建模过程中需重点关注上下半球与环形带的衔接处曲面顺滑度，通过曲率分析工具检查衔接位置的曲率变化，避免出现曲面凹陷或凸起，保证整体外观的完整性。该结构的设计逻辑也可迁移至其他球形产品的结构设计中，比如球形摄像头外壳、球形灯具外罩、球形储物容器等，通过调整表面配色、局部细节特征即可快速衍生出不同风格的球形壳体结构，大幅降低同类产品的设计周期。
