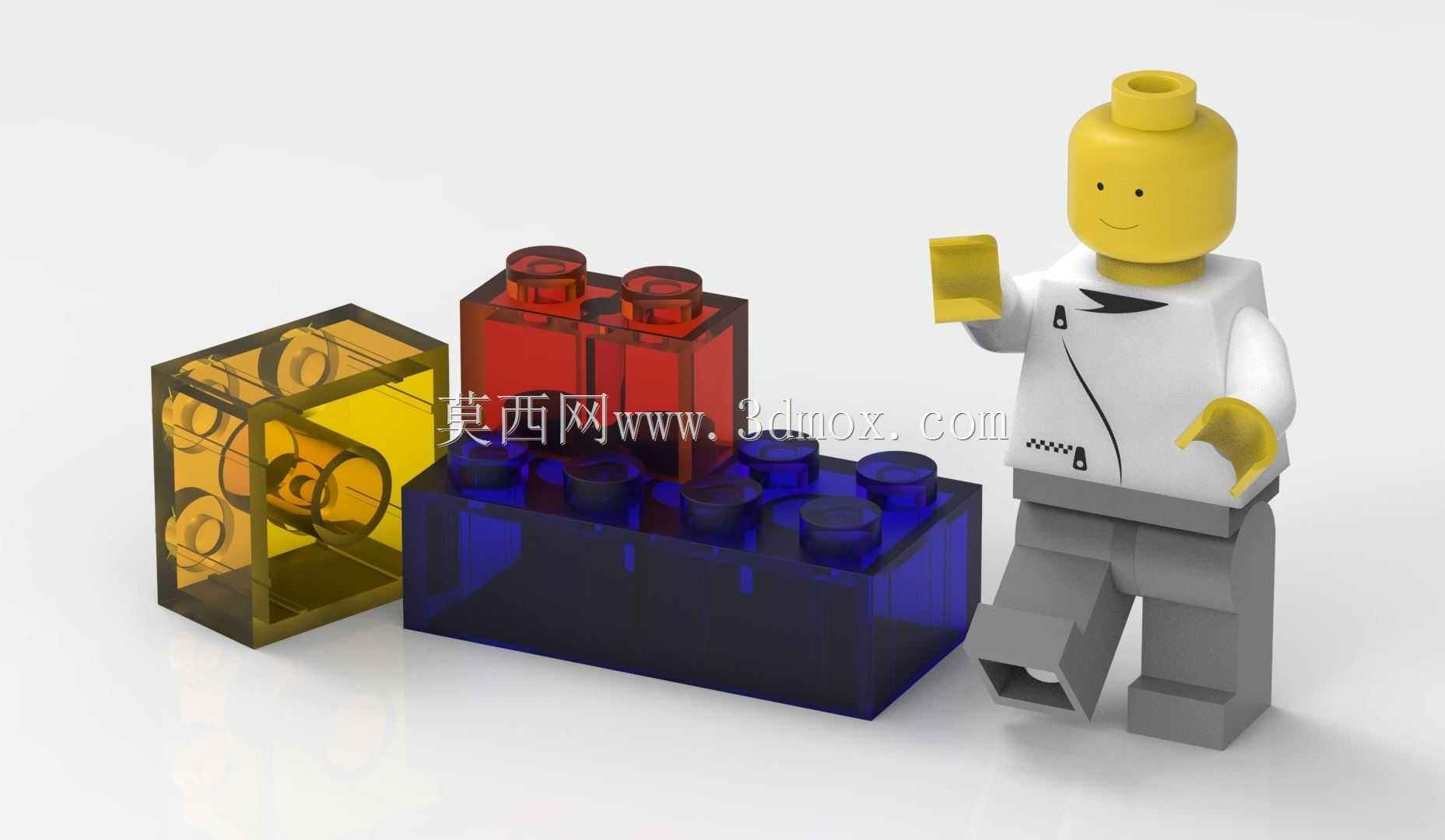

透明彩色积木块搭配人仔拼装组件

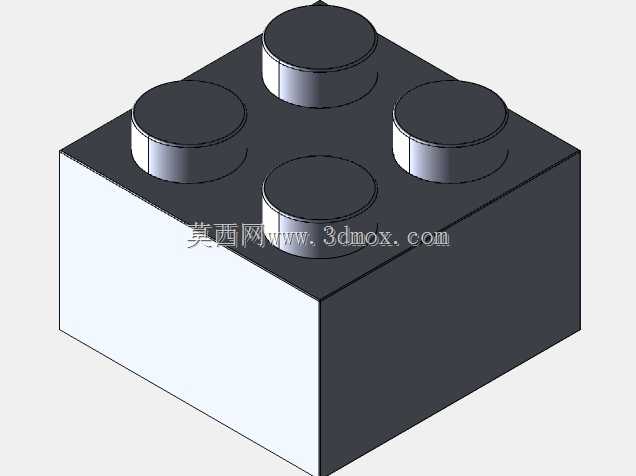

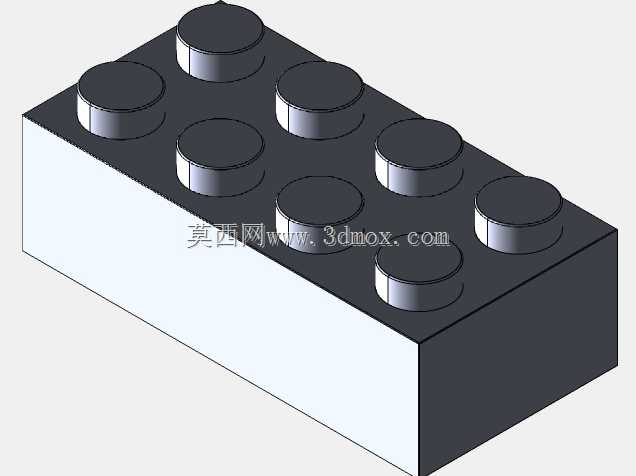

这套拼插组件的设计核心围绕标准化凸点咬合结构展开，所有积木块的凸点尺寸、间距严格遵循通用拼插接口公差规范，单个基础2×4规格积木块的凸点直径4.8mm，凸点高度1.8mm，块体总高度含凸点为9.6mm，相邻凸点中心间距保持8mm的统一标准，能和市面同规格拼插零件实现无间隙咬合，插拔力度控制在15-20N区间，既不会因咬合过松导致搭建结构松垮，也不会因咬合过紧造成拆卸费力、零件崩边的问题。从实际应用场景来看，这类组件既可以作为青少年科创教育的结构搭建载体，用于机械结构认知、静态造型搭建的教学演示，也能作为工业设计前期的快速原型验证单元，借助标准化拼插特性快速搭建设备外观草模、验证空间布局合理性，相比3D打印的快速原型，这类标准化拼插组件可反复拆装重组，能大幅缩短方案迭代的调整周期。

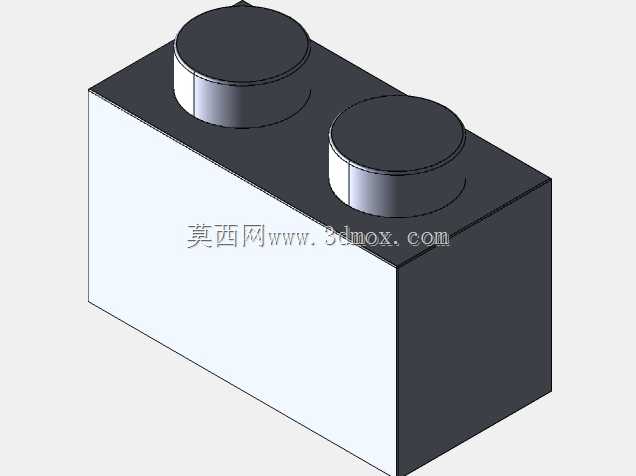

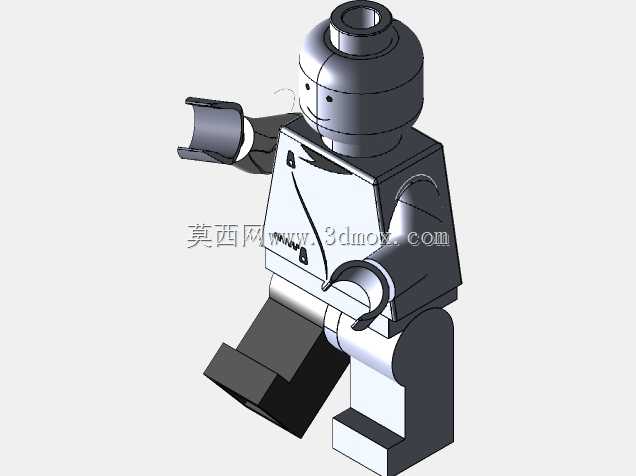

设计过程中针对不同透明色零件做了壁厚差异化处理，透明黄、透明红的1×2带孔结构件壁厚控制在1.2mm，既保证透光的视觉效果，也能满足日常拼插的结构强度，不会因反复插拔出现壁面开裂；深蓝色2×4基础块作为结构承载件，壁厚调整为1.5mm，可作为搭建造型的底部承重单元，多层堆叠时的形变量控制在0.1mm以内，保证高层搭建的结构稳定性。配套的人仔组件采用分块铰接设计，手臂、腿部的铰接轴阻尼经过调校，可维持抬手、迈步等固定姿态，满足静态展示的姿态调整需求，人仔整体高度控制在42mm，和基础积木块的尺寸比例协调，适配各类场景化搭建的比例要求。

从安装边界来看，所有零件的拼插配合面都做了0.05mm的脱模斜度处理，避免插拔过程中出现卡滞，零件边缘全部做R0.3mm的圆角过渡，没有尖锐棱角，满足玩具类产品的安全设计要求，同时也能减少零件磕碰导致的边缘崩缺问题。透明零件的内部流道设计在非外观面，不会在透光观察时出现明显的流痕、缩印，保证外观展示效果。整套组件的结构拆分逻辑充分考虑了模具成型的可行性，所有零件都采用直顶脱模结构，没有复杂的侧抽芯结构，能有效降低量产时的模具成本和成型不良率，零件的分型面设置在零件底部非外观区域，合模线的高度差控制在0.02mm以内，不会影响拼插手感和外观质感。
