可拼接式乐高积木滑梯结构设计

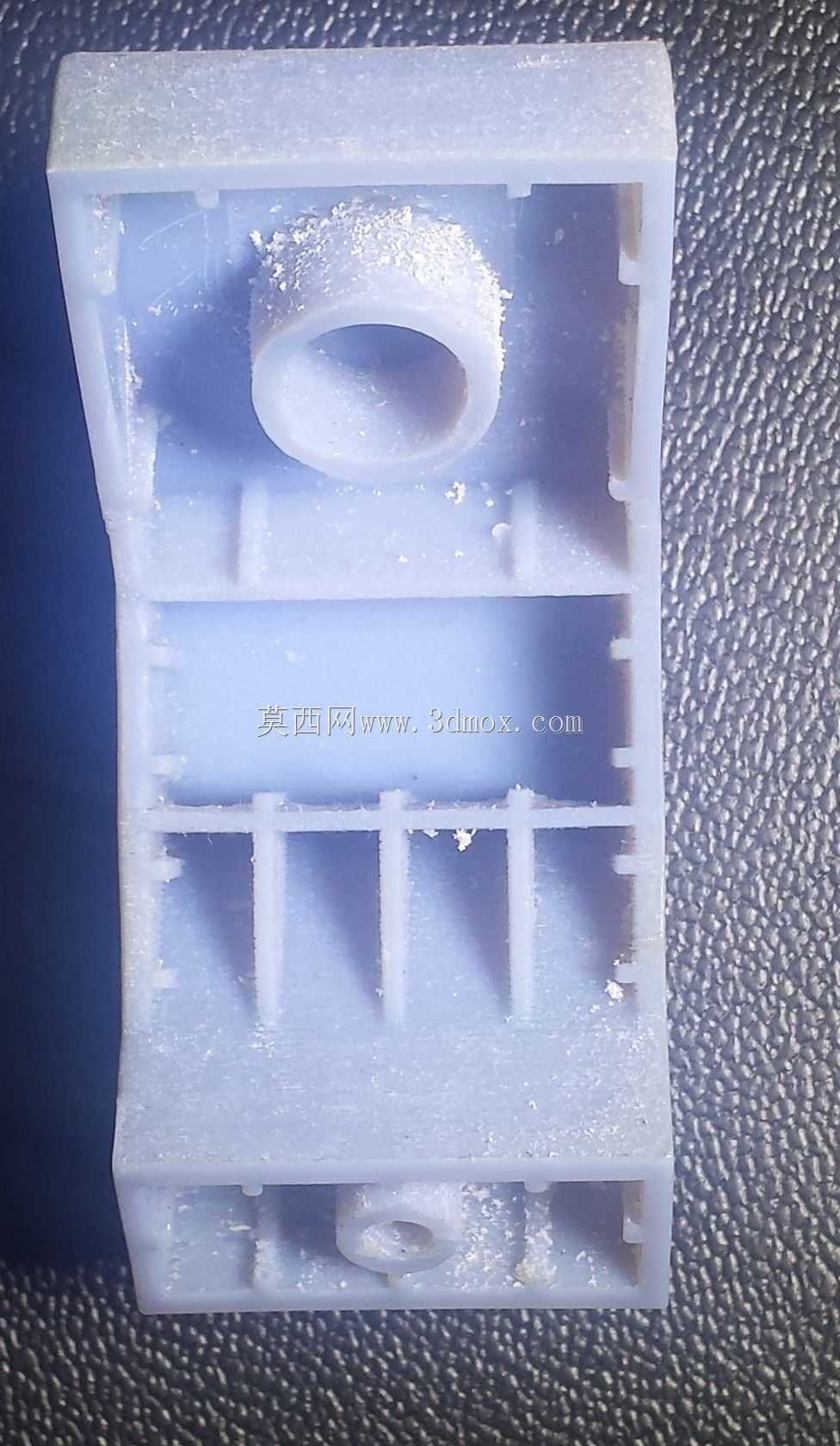

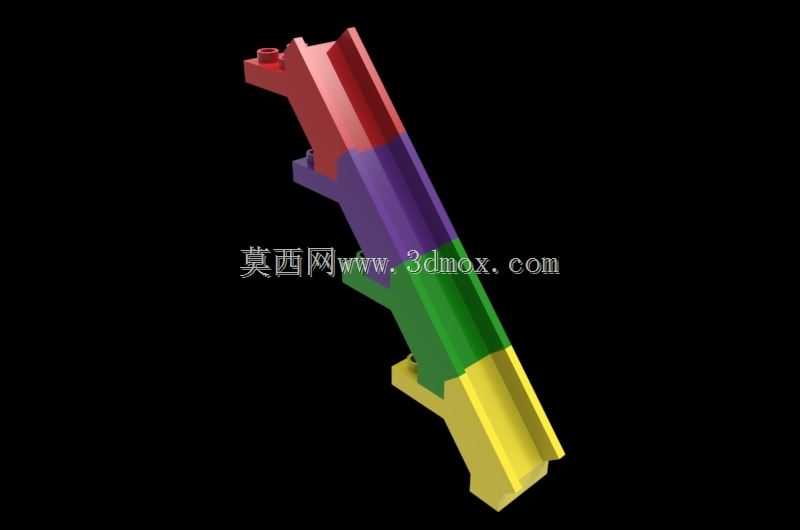

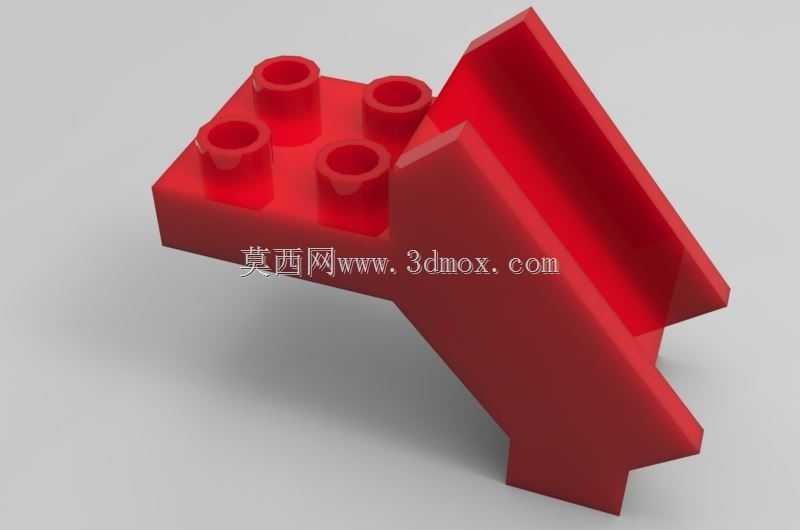

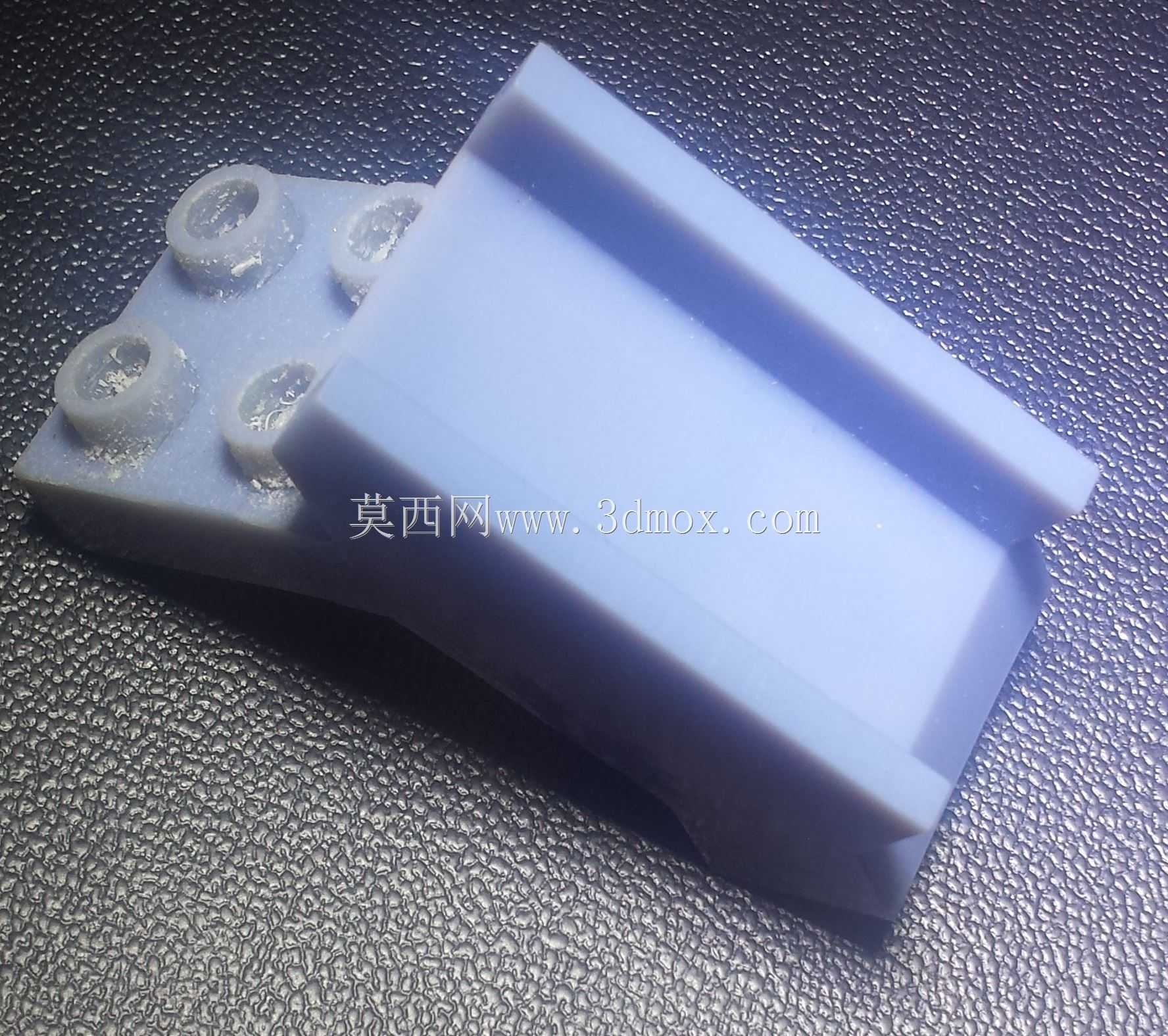

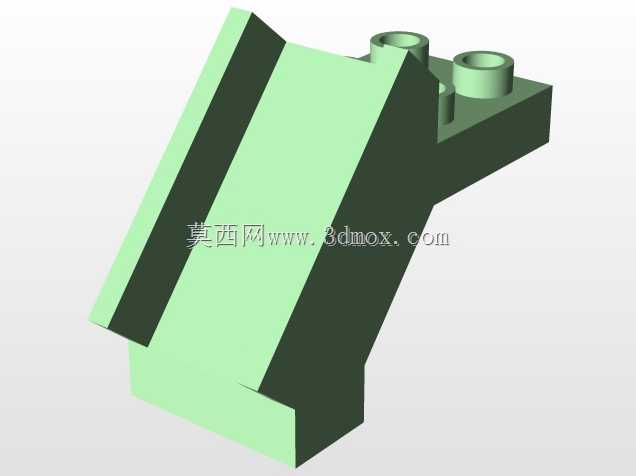

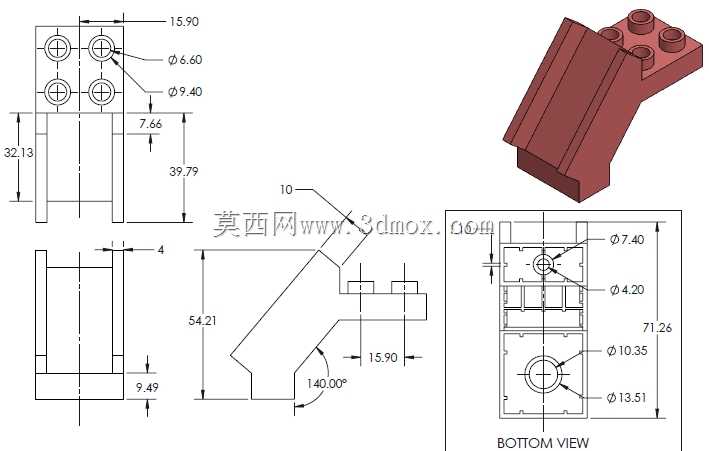

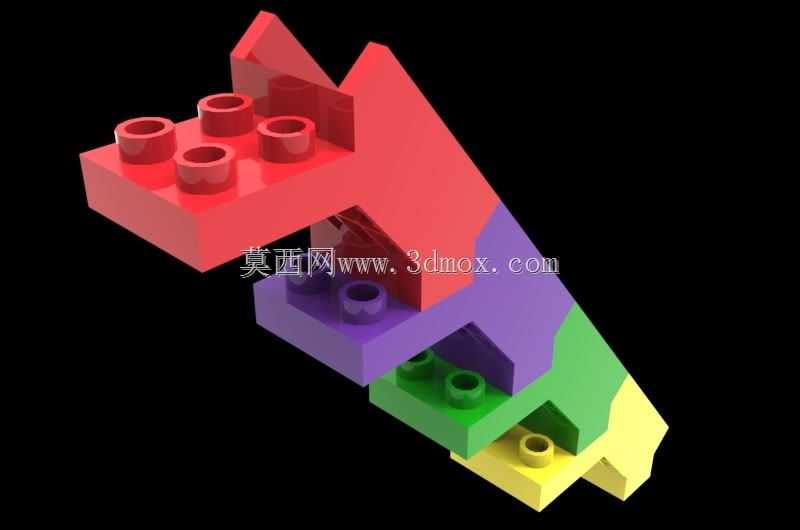

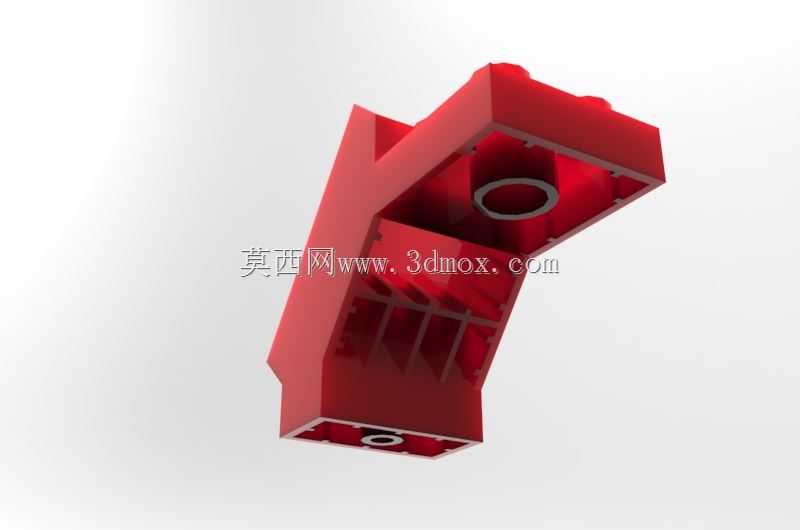

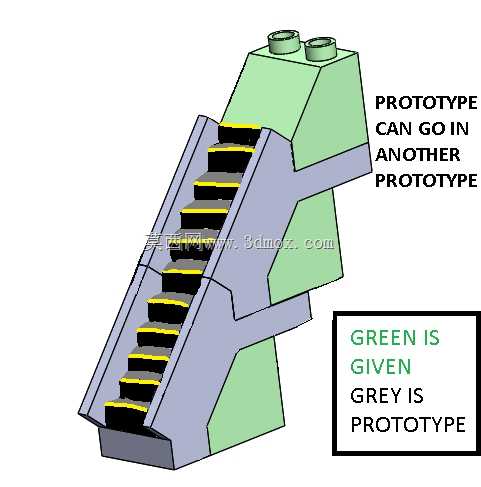

这款拼插式滑梯零件主要面向积木类玩具的场景拓展使用，可作为模块化拼搭系统中的功能配件，适配标准凸点积木的拼接逻辑，为积木场景搭建提供坡道类结构支撑，满足玩具场景中滑梯、坡道、斜向通道等结构的搭建需求，也可作为创意拼搭的基础结构件，拓展积木组合的形态可能性。从结构设计逻辑来看，零件主体分为两个功能区域，上部为标准2×2规格的积木拼接基座，设置四个标准圆柱凸点，凸点的直径、高度、间距完全匹配通用拼插积木的接口尺寸，可直接与同规格带凹孔的积木块实现过盈配合拼接，拼接后可承受常规玩具使用场景下的拉拔力与侧向载荷，不会出现松脱问题。下部为斜向设置的滑槽结构，滑槽两侧设置挡边，可避免沿斜面滑动的小尺寸积木件从侧边滑落，滑槽的倾斜角度经过反复调试，既保证小尺寸积木滑块能依靠自重顺畅下滑，又不会因坡度过大导致滑块飞出滑槽末端。滑槽末端设置定位卡接结构，可与下方的积木块实现嵌入式卡合，保证多层拼接时的结构稳定性，不会因滑块滑动的冲击力导致整体结构移位。在安装边界方面，零件上部拼接基座的平面尺寸完全匹配标准2×2积木的外形尺寸，不会额外占用相邻积木的安装空间，可直接嵌入标准积木网格布局中，不需要为该零件预留额外的安装间隙。滑槽部分的外轮廓做了圆角过渡处理，所有棱边均设置R0.3以上的圆角，避免玩具使用过程中出现锐边划伤的风险，同时也能提升零件注塑成型时的脱模效率，减少生产过程中的应力集中问题。零件的壁厚设计均匀，整体壁厚控制在1.5mm左右，既保证零件具备足够的结构强度，承受日常拼搭、玩耍过程中的挤压、冲击载荷，又能避免注塑成型时出现缩痕、翘曲等成型缺陷，适合批量注塑生产。在实际拼搭使用中，该零件可通过上部凸点与下部卡接结构实现多层级串联拼接，多件拼接后可形成更长的连续坡道，也可与转角类积木配件组合，搭建出带转弯的复杂滑道系统，适配不同规模的积木场景搭建需求。滑槽的内表面做了光面处理，表面粗糙度控制在Ra1.6以下，可降低滑块滑动时的摩擦阻力，保证滑动过程顺畅无卡顿，同时光面结构也便于日常清洁，减少灰尘、污渍在滑槽内的残留。零件的拼接配合公差经过严格控制，凸点与凹孔的配合间隙设置在0.1mm以内，既保证拼接时的插拔手感顺畅，不会出现过紧难以拆卸、过松容易松脱的问题，又能兼容不同批次生产的同规格积木零件，具备良好的互换性。
