六角飞碟造型遥控玩具无人机结构设计

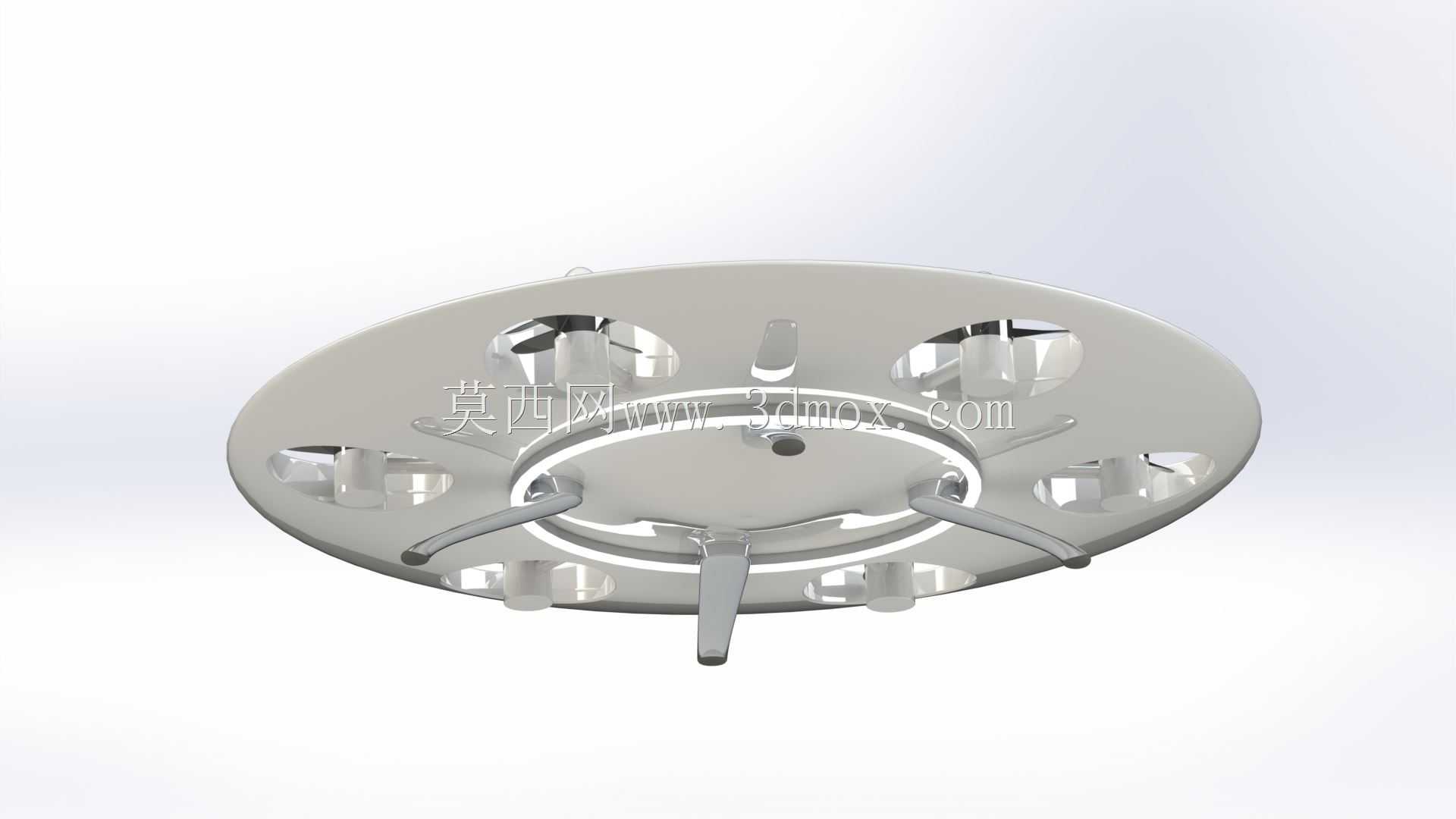

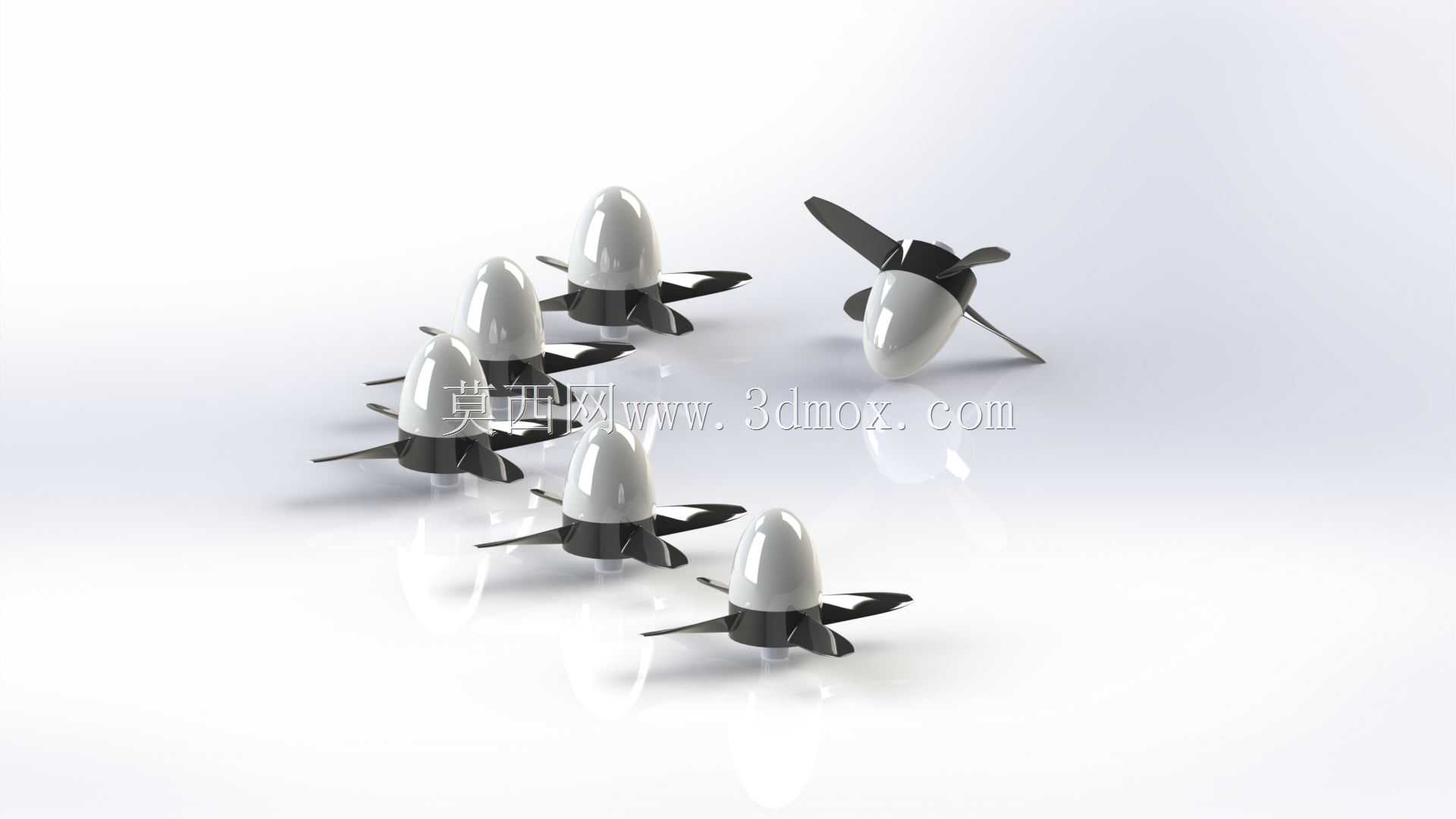

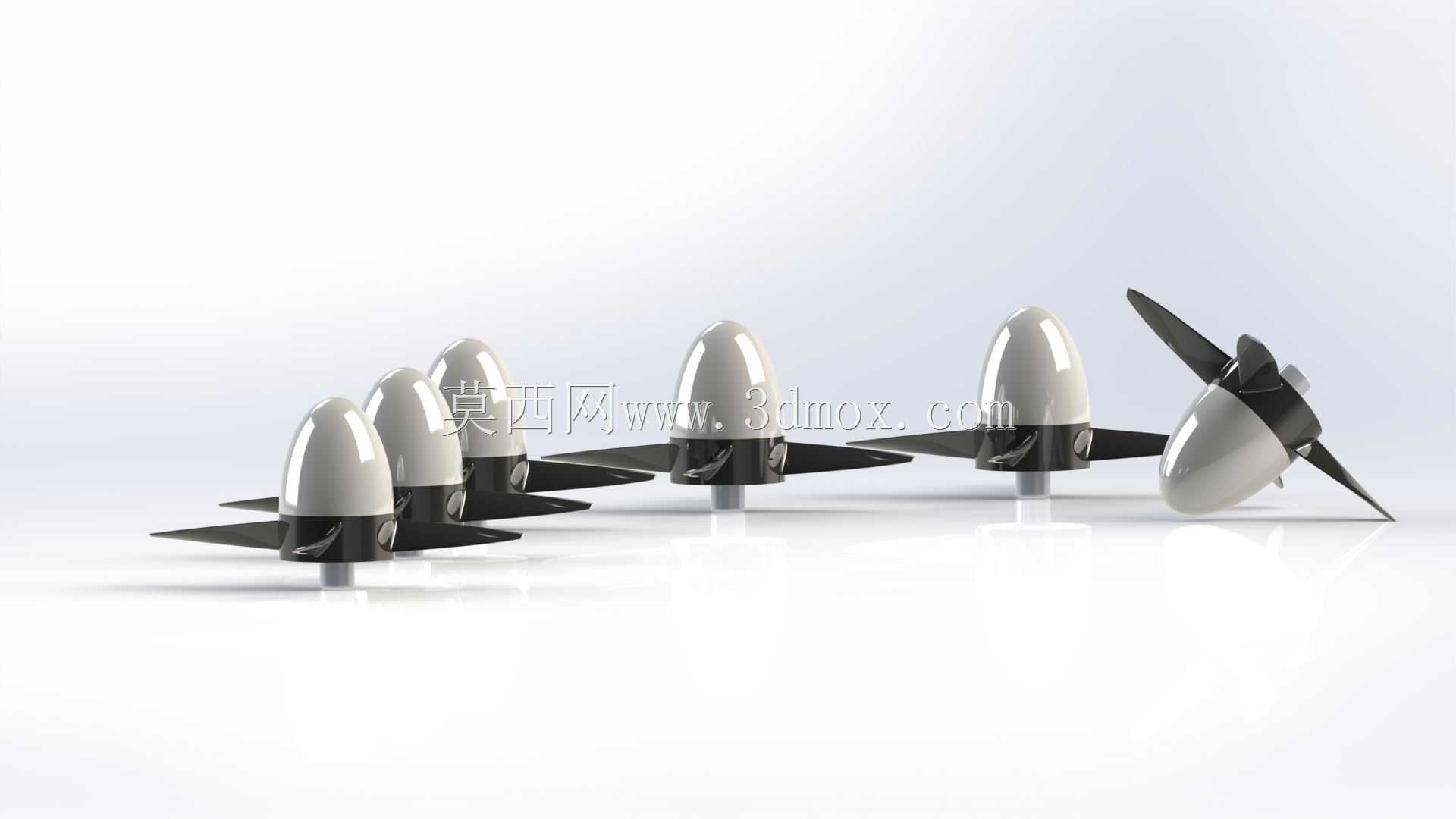

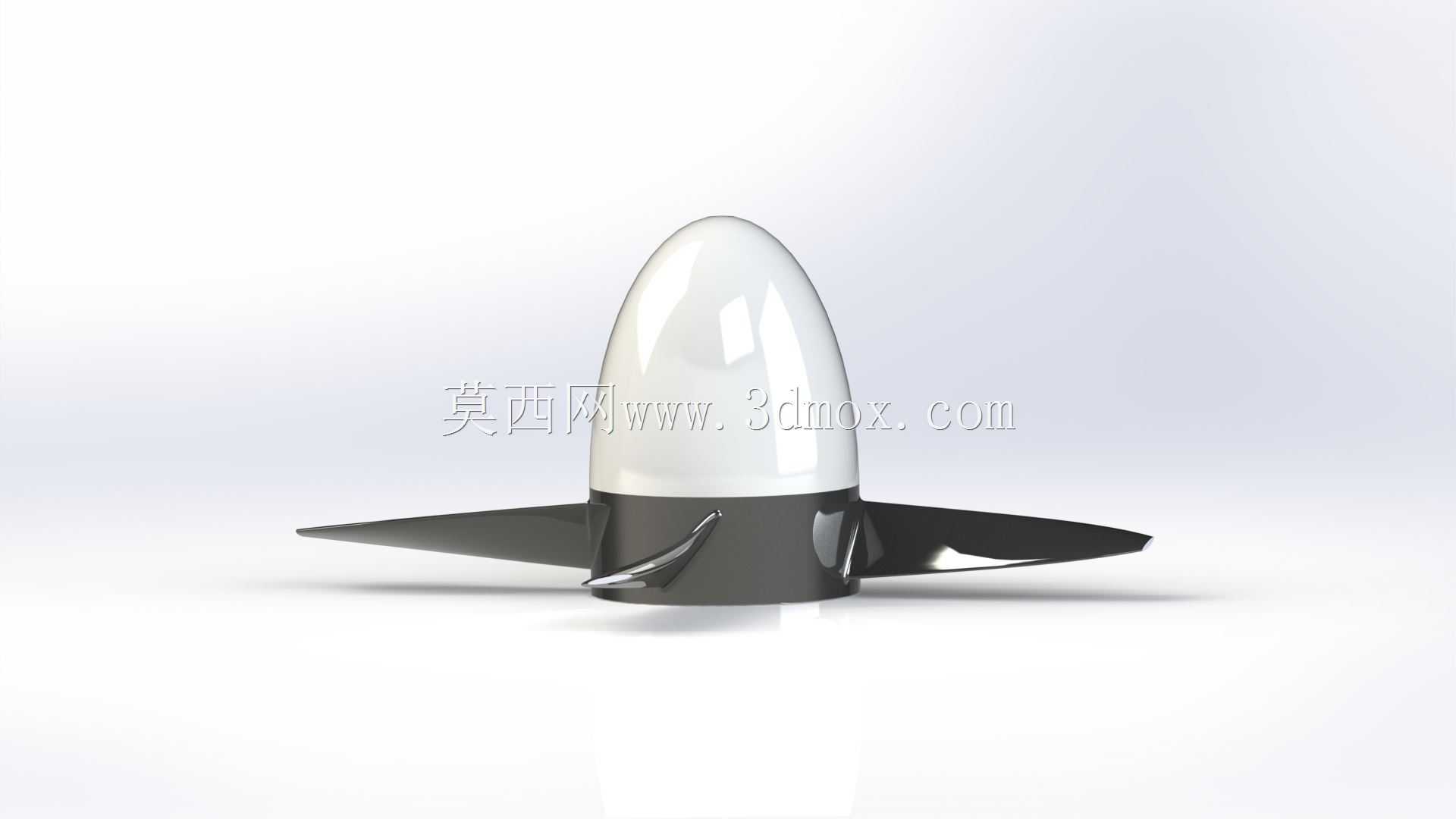

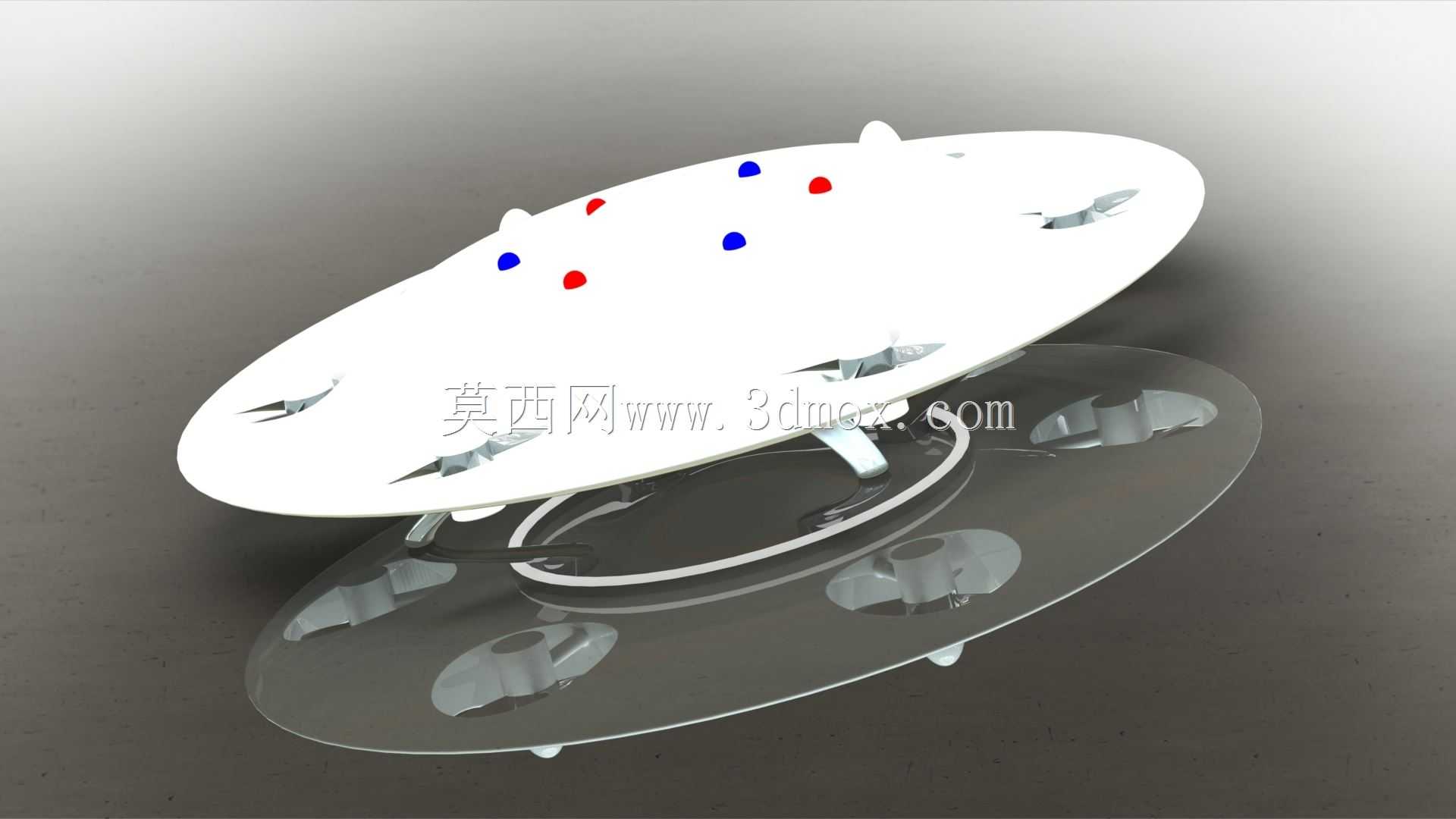

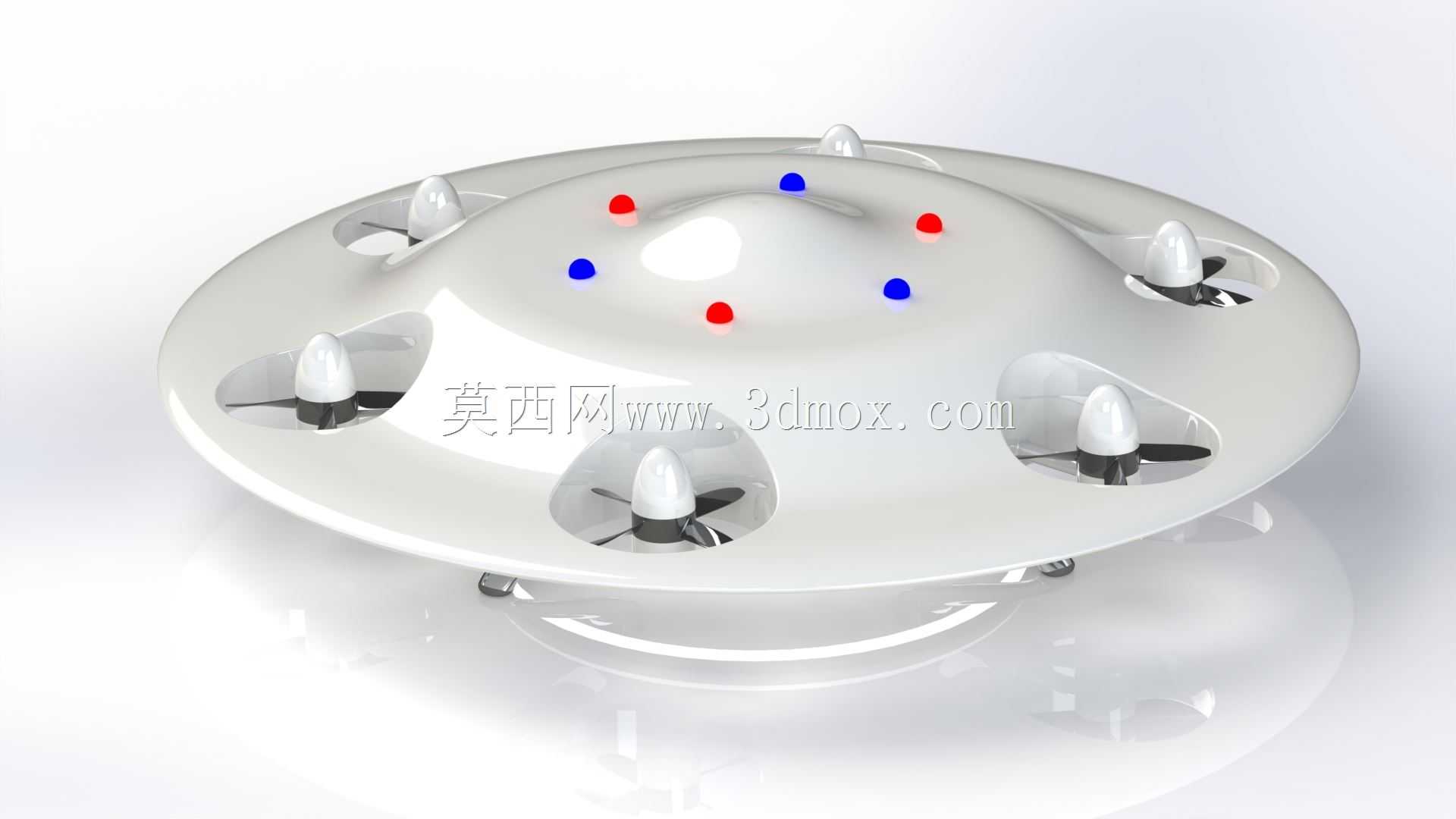

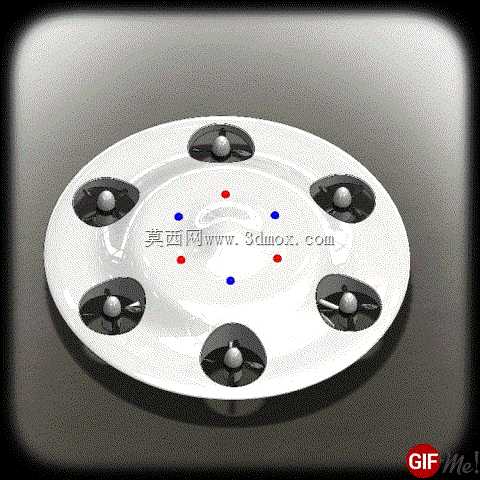

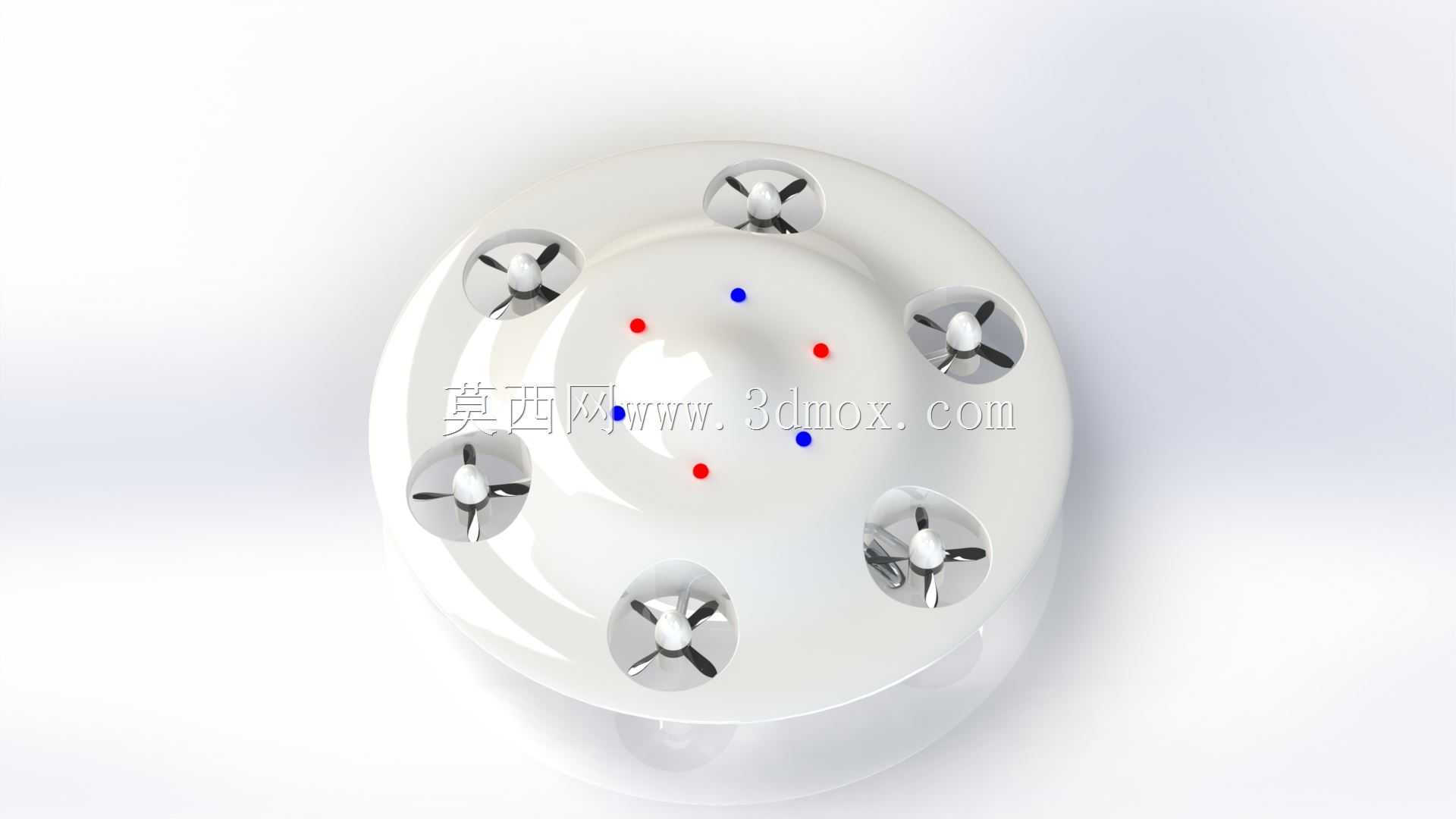

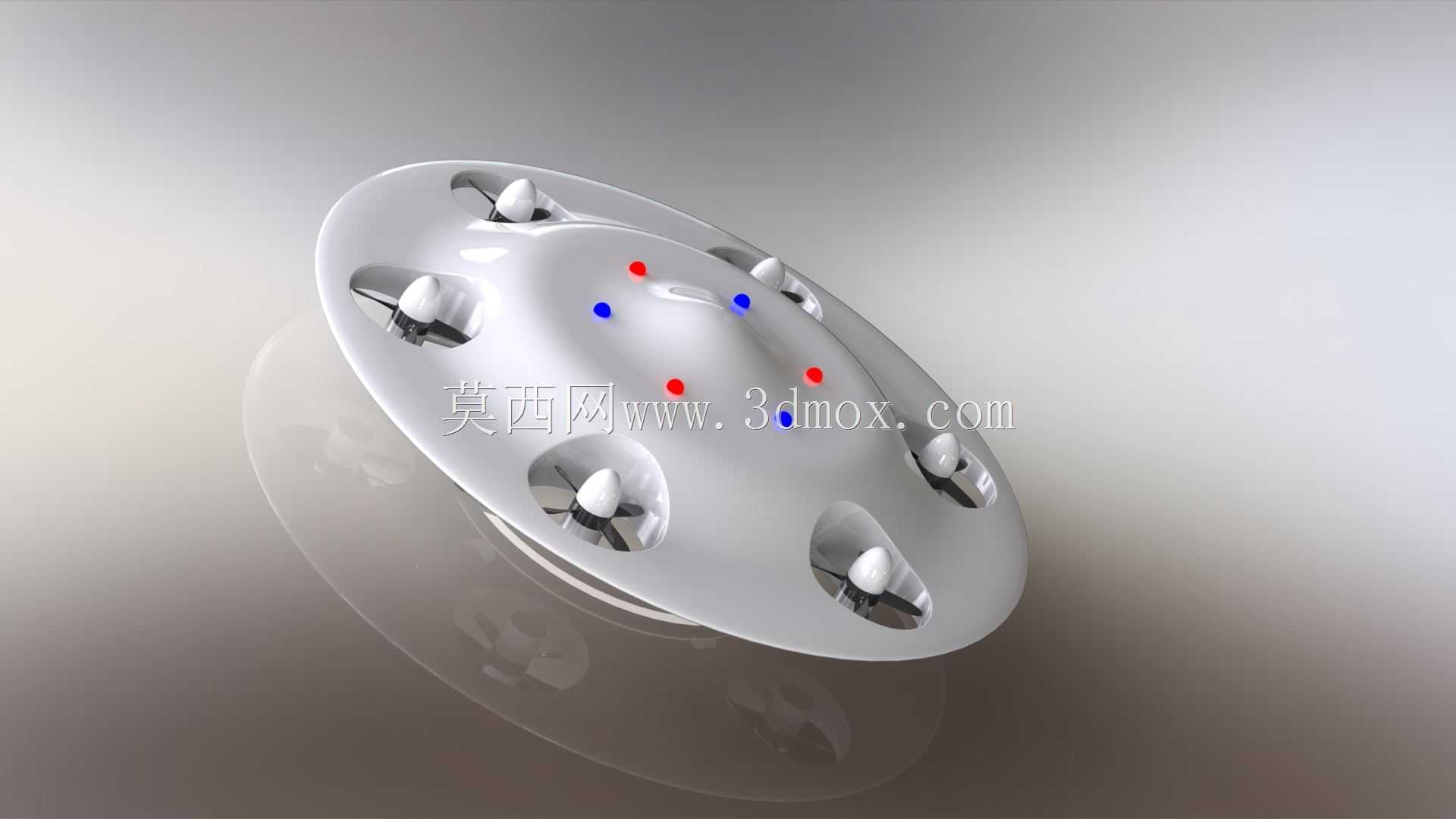

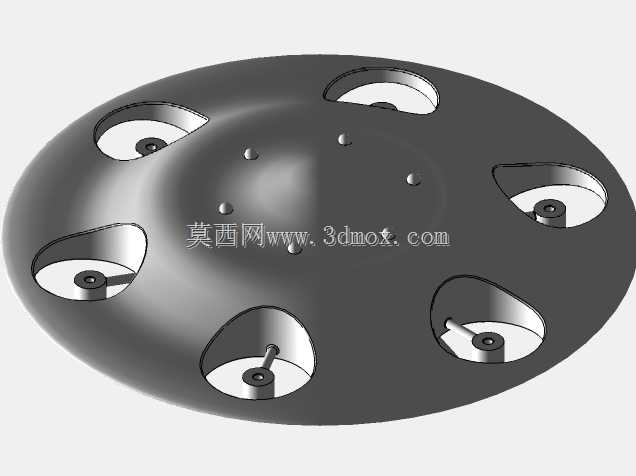

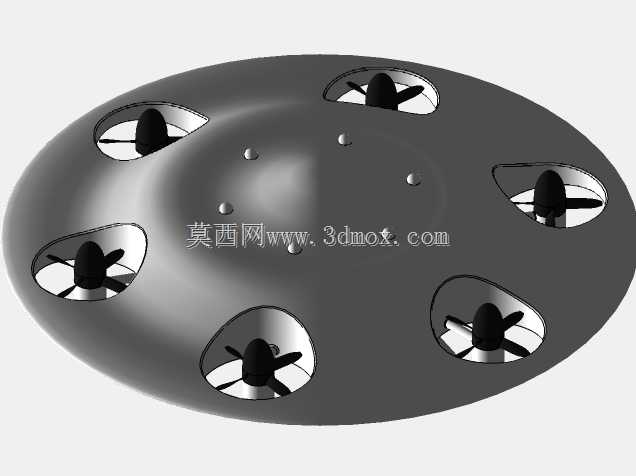

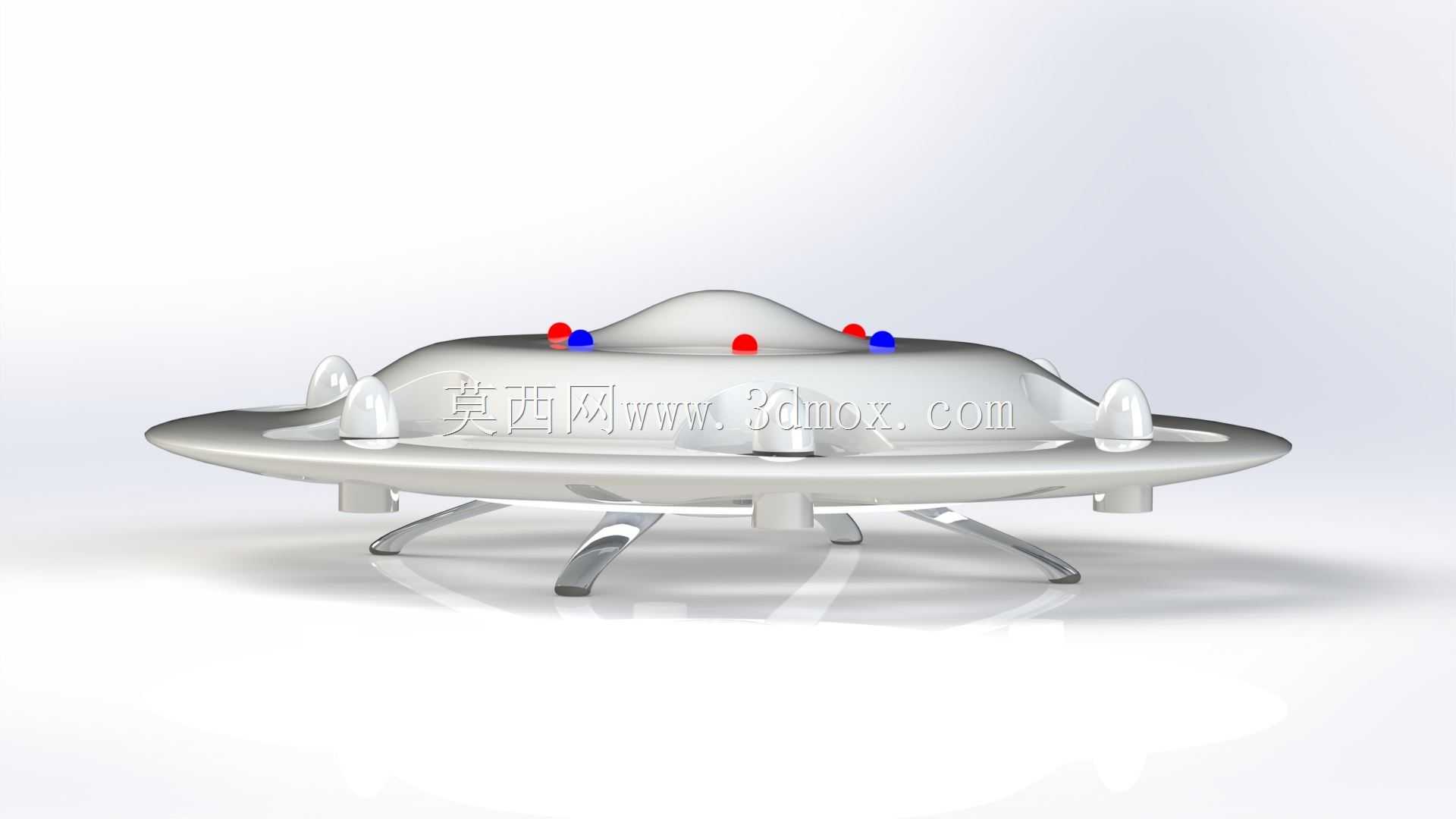

这款飞碟造型的六角旋翼飞行器，最初的设计出发点是做一款区别于常规多轴航拍无人机的趣味遥控玩具，整体采用类UFO的碟形一体化外壳，没有外露的机臂结构，旋翼全部内嵌在碟身周向的六个下沉式涵道位内，既降低了旋翼剐蹭障碍物的概率，也让整体外观更具科幻感，很适合作为桌面摆件或者户外休闲遥控玩具使用。从结构设计角度看，六个旋翼沿碟身周向均匀分布，相邻旋翼的旋转方向相反，抵消飞行过程中的自旋扭矩，飞控板安装在碟身中心的空腔内，重心与整机几何中心完全重合，能减少飞行过程中的姿态修正负载，提升悬停稳定性。碟身上表面预留的红蓝指示灯位，对应飞控的航向指示与电量提示功能，飞行时能直观判断机头朝向与剩余电量，降低新手的操控门槛。外壳采用薄壁曲面设计，整体壁厚均匀控制在1.8mm，既满足3D打印的成型要求，不会出现壁厚突变导致的打印翘曲问题，也能控制整机重量，预留的电池仓位于重心正下方，更换电池时不会破坏整机的动平衡，电池仓盖采用卡扣式固定，不需要额外螺丝固定，日常拆装更换电池更方便。涵道位的设计做了导流斜面处理，旋翼转动产生的下洗气流会沿着碟身底部的弧形曲面均匀扩散，相比外露旋翼的同尺寸无人机，下洗气流的紊流区更小，在室内低空飞行时，不会因为地面效应出现明显的飘移问题。碟身边缘做了圆弧过渡处理，摔机时能通过外壳的轻微形变吸收冲击能量，减少内部电子元件的受冲击概率，旋翼与涵道内壁预留了1.5mm的安全间隙，飞行过程中不会出现旋翼剐蹭外壳的问题。整机的安装边界完全控制在碟形轮廓内，没有外凸的结构件，收纳时不需要拆卸任何部件，可以直接放入普通的背包侧袋，日常外出携带很方便。作为玩具类飞行器，它没有搭载航拍模块，所有结构设计都围绕飞行稳定性、抗摔性与外观趣味性展开，涵道式的旋翼设计也能避免新手操作时旋翼打到手指的安全隐患，很适合作为航模入门的练习机型，也可以作为3D打印爱好者的自制航模项目，所有结构件都可以通过桌面级FDM打印机直接打印成型，不需要额外做支撑结构的后处理，打印完成后只需要安装标准的20mm空心杯电机、飞控与电池即可完成组装。
