小型涵道式四旋翼无人飞行器结构设计

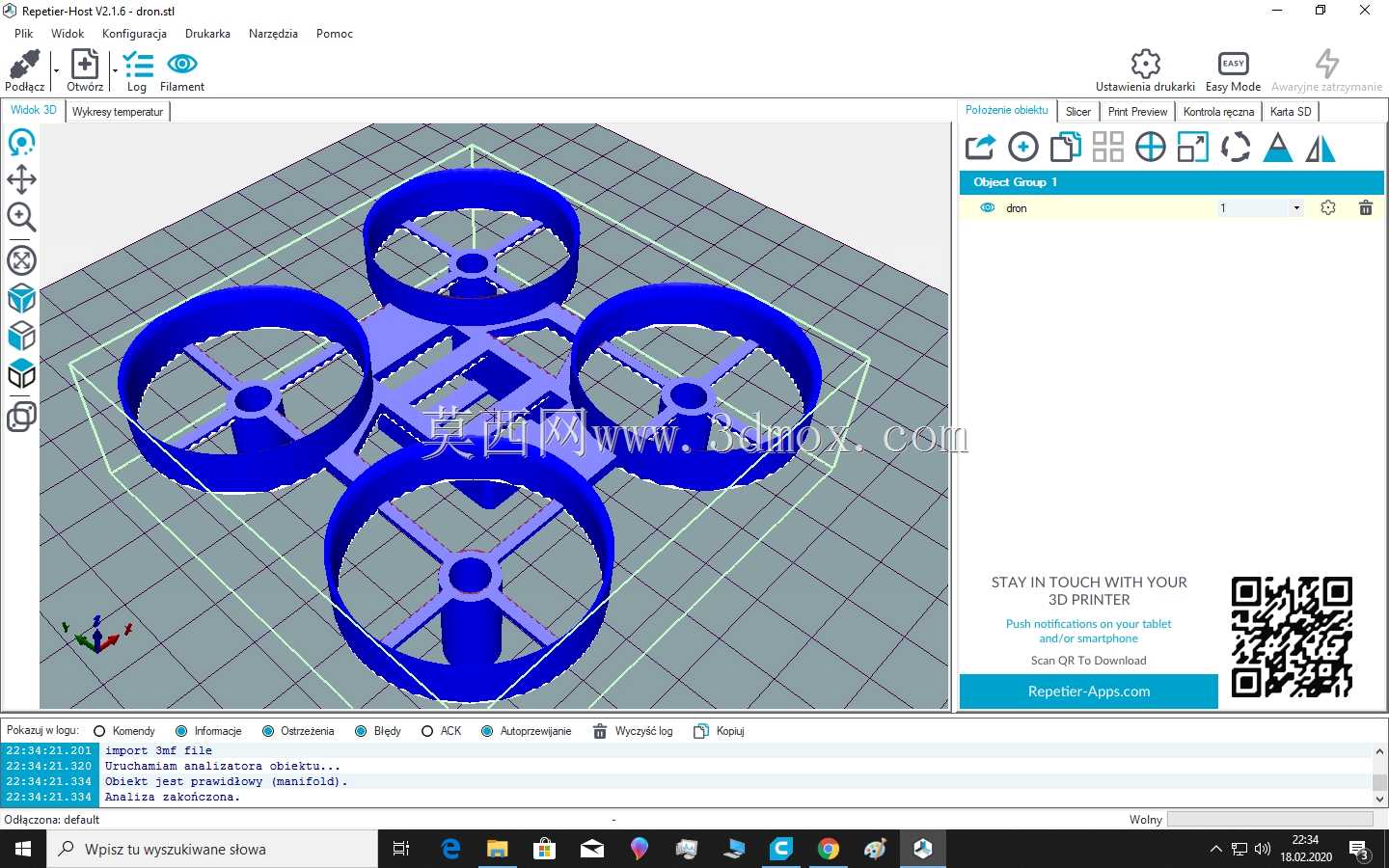

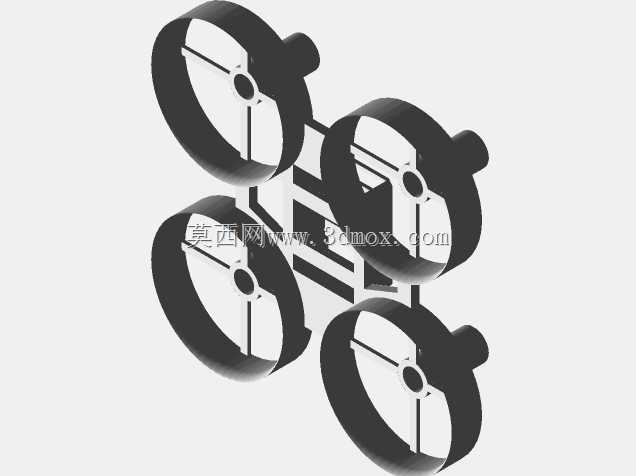

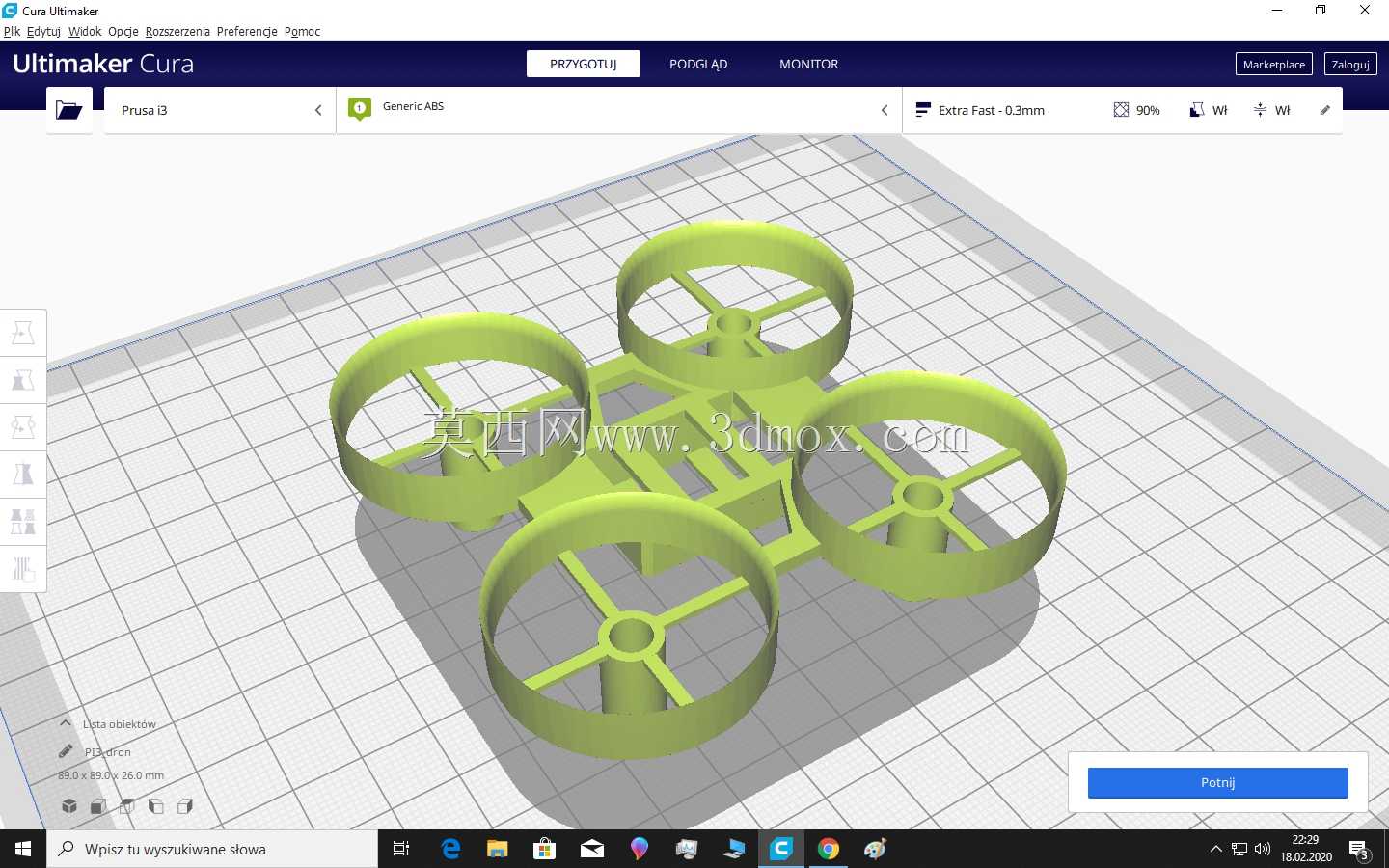

这款涵道式四旋翼飞行器的机架结构，在设计阶段优先考虑了室内近距飞行的安全需求，将四个旋翼完全包裹在一体化成型的环形涵道结构内，避免旋翼旋转过程中直接接触障碍物或操作人员，适配室内巡检、教学演示、轻量载荷航拍等近距离作业场景。从结构布局来看，四个涵道呈中心对称分布在中心机架的四个延伸臂端，中心区域预留了飞控板、电池、微型摄像模块的安装位，安装槽位做了限位凸台设计，可直接适配主流微型飞控的安装孔距，无需额外打孔调整，电池仓采用卡扣式限位结构，可快速更换不同容量的2S锂电，适配不同续航需求的作业场景。设计过程中针对涵道结构做了气动优化，环形涵道的内壁做了1.5度的微锥度收敛设计，可在旋翼旋转时聚拢下洗气流，提升同等桨距下的升力效率，相比同尺寸无涵道的小四轴，悬停油门阈值可降低12%左右，有效延长续航时间。机架主体采用一体化镂空设计，中心区域的格栅结构既减轻了整体自重，又能为飞控、电调等电子元件提供足够的散热空间，同时保证机架的整体抗扭强度，在发生轻度碰撞时，涵道环可首先吸收冲击能量，避免延伸臂断裂损伤内部电子元件。从安装边界来看，涵道的内径适配55mm直径的三叶螺旋桨，电机安装位预留了标准M2螺丝孔，适配1103、1104系列微型无刷电机，中心机架的安装平面尺寸为42mm见方，可容纳最大30*30mm规格的飞控主板，整机装配完成后的最大外轮廓尺寸为120mm*120mm，可轻松穿过直径150mm的管道入口，适配管道内部巡检、狭小空间侦查等特殊作业场景。涵道边缘做了2mm的圆角过渡处理，既降低了飞行过程中的空气阻力，也避免了尖锐边缘在碰撞时对接触物体造成刮损，机架底部预留了1.5mm高度的支撑脚凸台，可在降落时为底部挂载的摄像头提供足够的离地间隙，避免镜头直接接触地面造成磨损。结构设计阶段充分考虑了FDM3D打印的成型特性，所有结构均做了无悬空角度优化，打印时无需添加支撑即可完成成型，壁厚统一设置为1.2mm，兼顾结构强度与打印效率，四个涵道与中心臂的连接位置做了圆角过渡，避免应力集中导致的断裂问题，在1.5米高度自由跌落至硬质地面时，连接位置不会出现结构性损坏。
