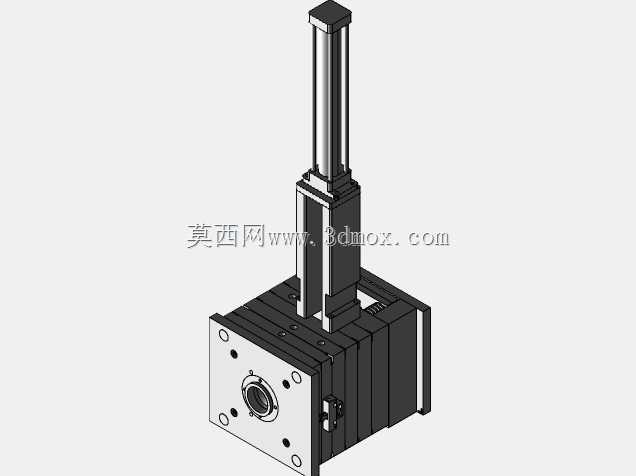

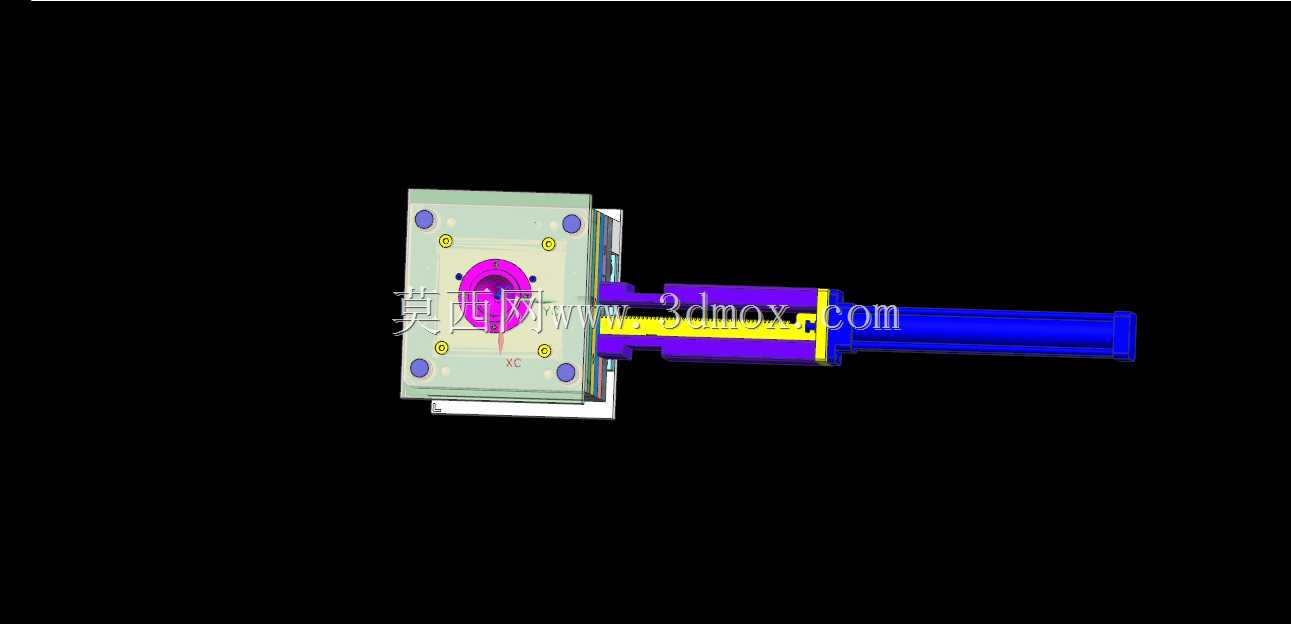

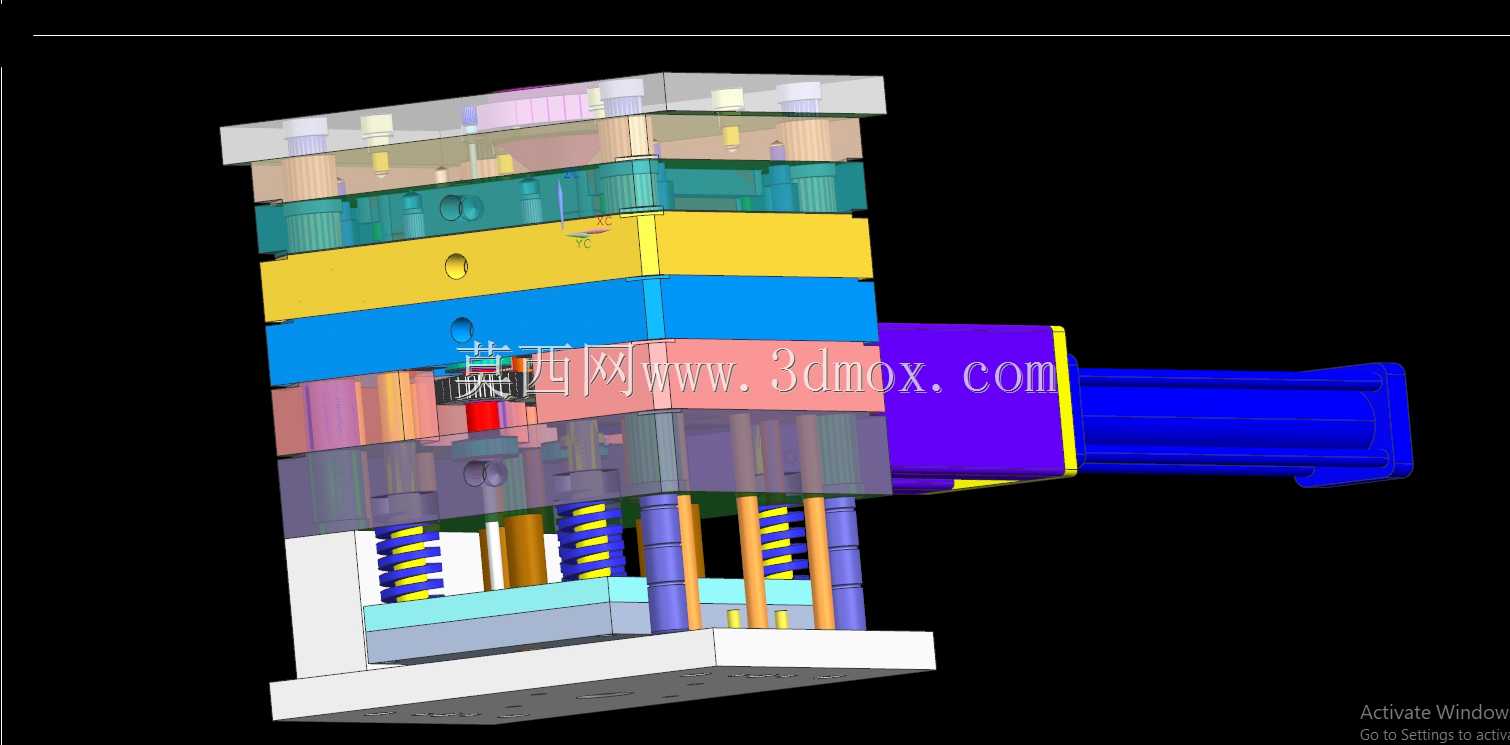

模具齿轮系统驱动执行机构

这套齿轮系统驱动机构，主要面向注塑模具、冲压模具的模内精准动作需求设计，在多工位级进模、精密注塑模具的抽芯、顶出、滑块位移场景中应用广泛，能够替代传统单一气缸或油缸驱动的方案，解决大推力输出下的动作同步性问题。从结构布局来看，整套机构将动力输入段、齿轮减速增扭段、直线输出段做了集成式设计，底部的安装法兰预留了标准螺栓孔位，可直接适配多数模架的安装基准面，安装时无需额外做复杂的转接板加工，安装边界的轮廓尺寸经过压缩，不会过多占用模架内部的排布空间，适配模厚300mm以上的中大型模具安装需求。设计过程中重点考量了传动精度的保持性，齿轮组采用斜齿啮合布局，相比直齿传动啮合重合度更高，传动过程中的冲击更小，在模具连续开合模的高频往复动作下，能有效降低齿面磨损，长期运行的传动间隙可控制在0.02mm以内，保证模内动作的重复定位精度。直线输出端的导杆做了表面硬化处理，配合内部的导向衬套，可承受一定的侧向负载，避免模具动作过程中出现卡滞、偏磨的问题。不同于独立的传动组件，这套驱动机构将齿轮传动的增扭特性和直线执行的输出特性做了整合，输入端可适配伺服电机或液压马达的连接接口，可根据模具的动作行程、推力需求灵活选配动力源，齿轮箱的密封结构做了针对性设计，可抵御模具生产过程中少量脱模剂、切削液的飞溅，避免杂质进入齿轮啮合区影响传动寿命。在实际生产场景中，这类齿轮驱动的模内机构，常用来实现多抽芯的同步动作、长距离顶出的平稳驱动，相比传统的油缸直驱方案，传动刚性更好，在注塑保压阶段不会因为模腔压力反向作用出现动作移位，可有效减少产品飞边、抽芯拉伤等不良问题。结构建模过程中对所有配合面做了公差匹配设计，安装基准面的平面度、轴孔的同轴度都预留了合理的加工公差范围，后续加工装配时可直接参考三维模型的尺寸标注做工艺排布，减少二次设计调整的工作量。
