压铸模具齿轮驱动执行机构结构设计

这套齿轮驱动机构主要适配中小型卧式冷室压铸机的模具抽芯与顶出协同动作场景，在铝合金、锌合金压铸件的批量生产环节中，可替代传统单一液压缸直驱的结构方案，解决多抽芯位动作不同步、侧抽芯行程长时推力不足的常见问题。实际生产中，这类驱动机构常布置在模具动模侧的安装空位，通过齿轮副的扭矩放大作用，将直线驱动元件的输出力均匀传递到多个同步抽芯滑块上，避免长行程抽芯时滑块出现卡滞、偏磨的情况，尤其适合带有多个侧向孔位、复杂倒扣结构的压铸件成型工序，比如汽车发动机周边的铝合金支架、通讯腔体类压铸件的模具配套。

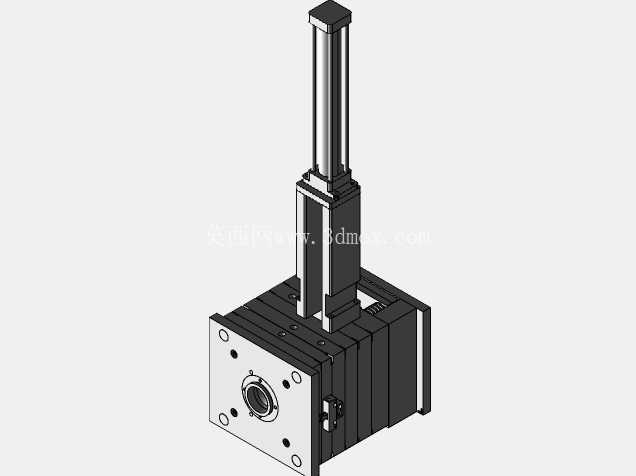

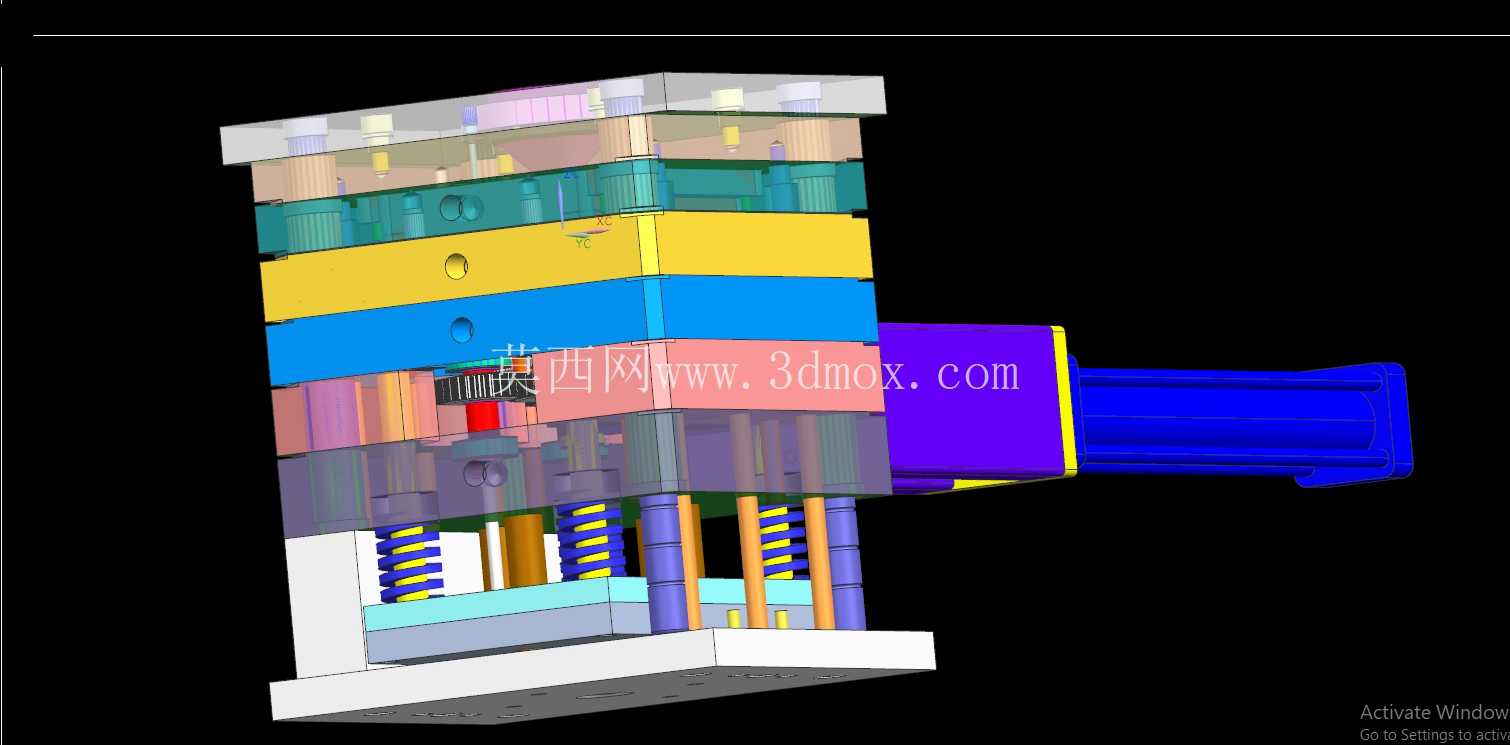

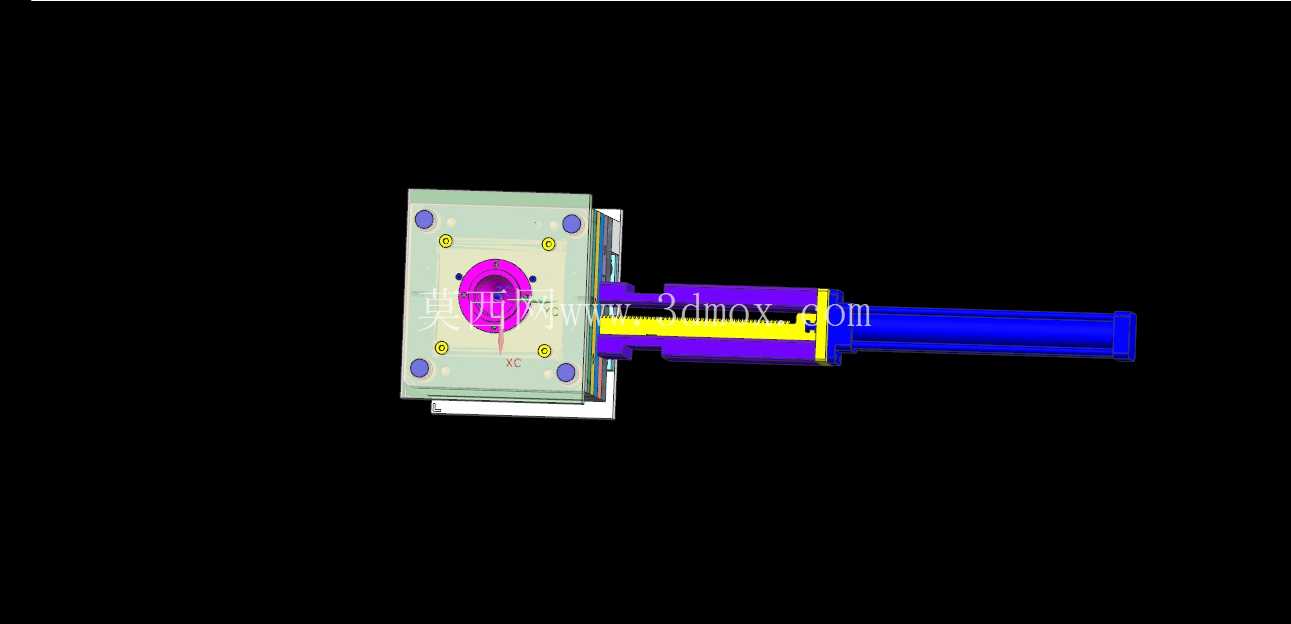

从功能特性来看，这套机构集成了直线动力输出端与齿轮传动箱体两部分，上部的柱状驱动单元通过内置的传动杆与下部箱体内的齿轮组连接，可将输入的直线运动转化为齿轮的定轴转动，再通过齿轮输出端连接的齿条带动滑块完成抽芯、复位动作，传动过程中齿轮副的啮合间隙可通过箱体侧面的调节螺钉进行微调，保证重复动作的定位精度控制在0.02mm以内，满足压铸件成型的尺寸公差要求。下部箱体的法兰端面直接与模具模板贴合安装，端面上分布的多个安装销孔与螺纹孔可适配不同规格的模板安装孔位，无需额外加工转接板即可完成装配，减少模具改装的加工量。

设计过程中优先考虑了压铸生产的高温工况适配性，箱体与齿轮组件均采用耐热模具钢材质，啮合齿面做了高频淬火处理，表面硬度达到HRC52-56，可承受连续生产时模温传导带来的180℃以内工作温度，不会出现齿面退火、磨损过快的问题。驱动单元的外露杆体做了镀铬防锈处理，配合端部的防尘密封结构，可阻挡压铸生产过程中产生的铝屑、脱模剂喷雾进入传动内部，降低日常维护的频次。整体结构的传动路径做了最短化设计，动力从驱动端输出后仅经过一级齿轮减速即可传递到执行端，机械传动效率可达92%以上，相比多级齿轮传动的结构，减少了动力损耗，也降低了传动过程中的噪音，生产现场实测工作噪音低于75分贝，符合车间生产的噪音管控要求。

安装边界方面，这套机构的下部箱体为方形结构，横向安装尺寸控制在220mm×180mm范围内，上部驱动单元伸出箱体顶面的最大高度为310mm，安装时需要保证动模侧预留的安装空位深度不小于200mm，驱动单元伸出方向无其他模具零部件干涉，同时要预留出驱动端管线的连接空间，避免合模时压损管线。箱体法兰端面的安装孔采用对称分布设计，可根据模具的实际布局调整安装方向，适配左侧抽芯、右侧抽芯或者上下抽芯的不同布置需求，齿轮输出端的齿条连接位采用标准T型槽结构，可直接与市面上通用的模具抽芯滑块进行连接，无需定制专用连接接头。在实际选型匹配时，需要根据抽芯滑块的总重量、抽芯行程以及成型时的胀型力大小，确认齿轮副的模数与驱动单元的输出力参数，这套结构默认适配的单滑块最大抽芯力为12kN，最大抽芯行程为150mm，可覆盖绝大多数中小型压铸件的侧抽芯需求，若有更大抽芯力的需求，可通过更换大模数齿轮组的方式快速升级，无需改动整体安装尺寸，减少模具改造成本。日常使用过程中，仅需要每生产1万模次对齿轮啮合面补充一次高温润滑脂，检查密封件的磨损情况即可，维护操作简单，不会占用过多的生产停机时间。
