乐高兼容16齿十字孔传动齿轮结构

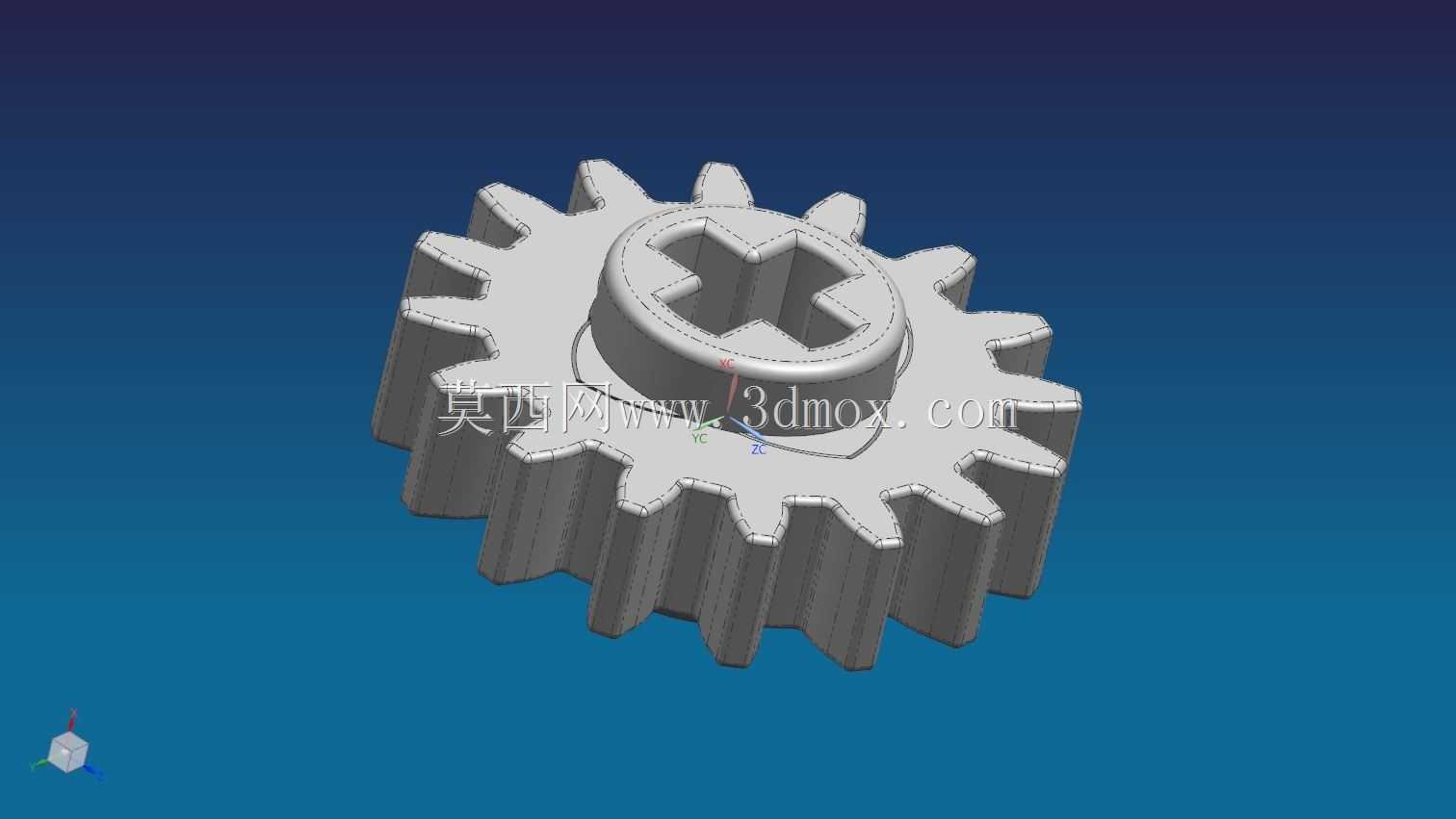

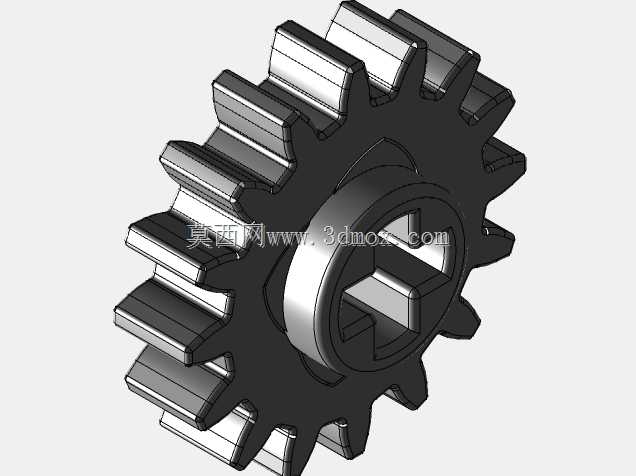

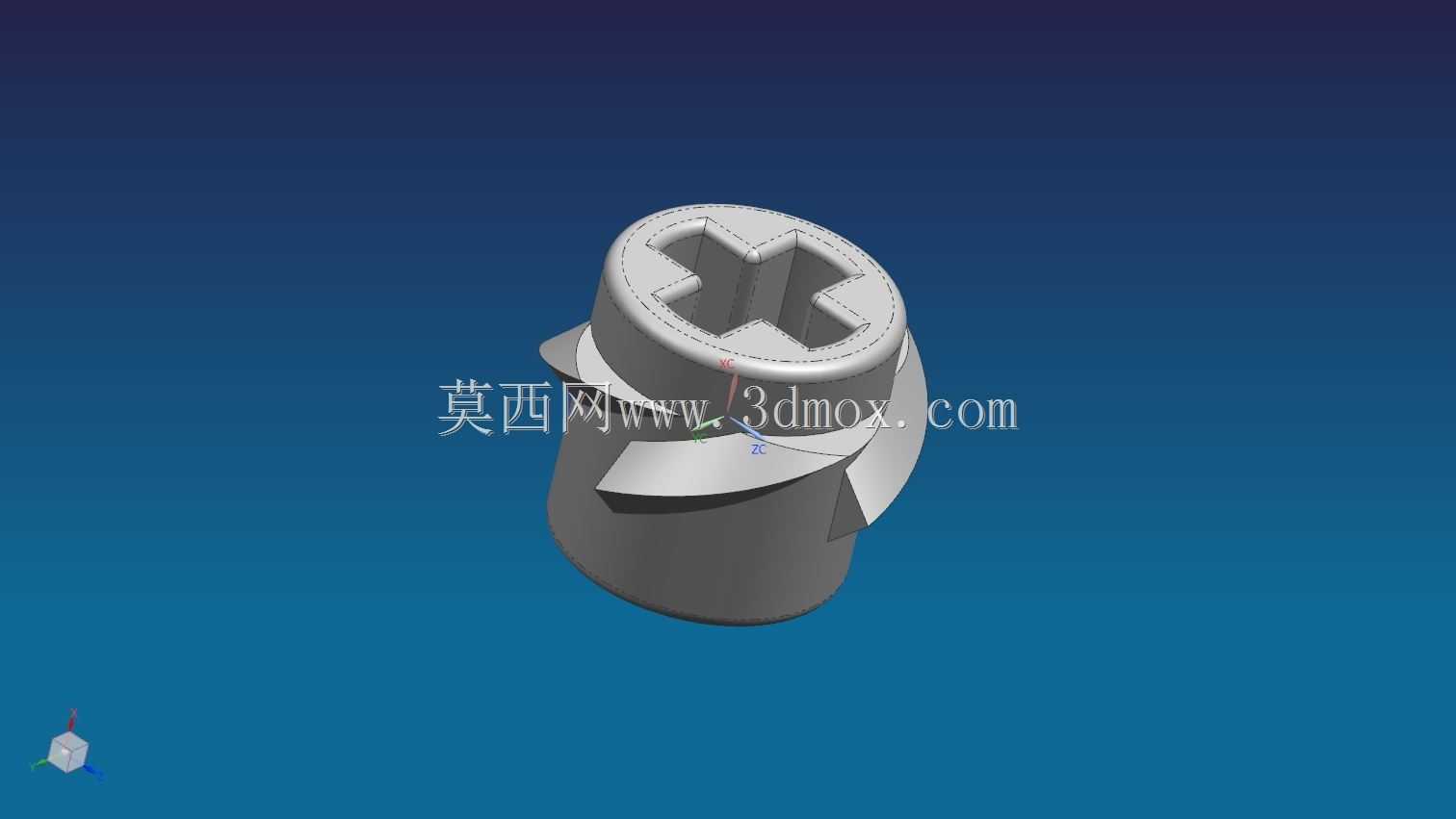

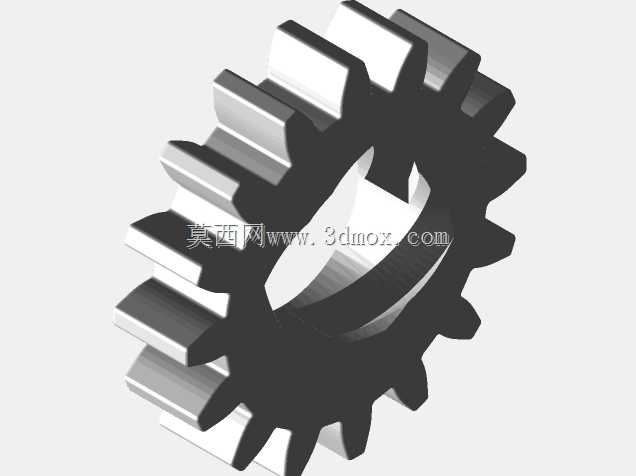

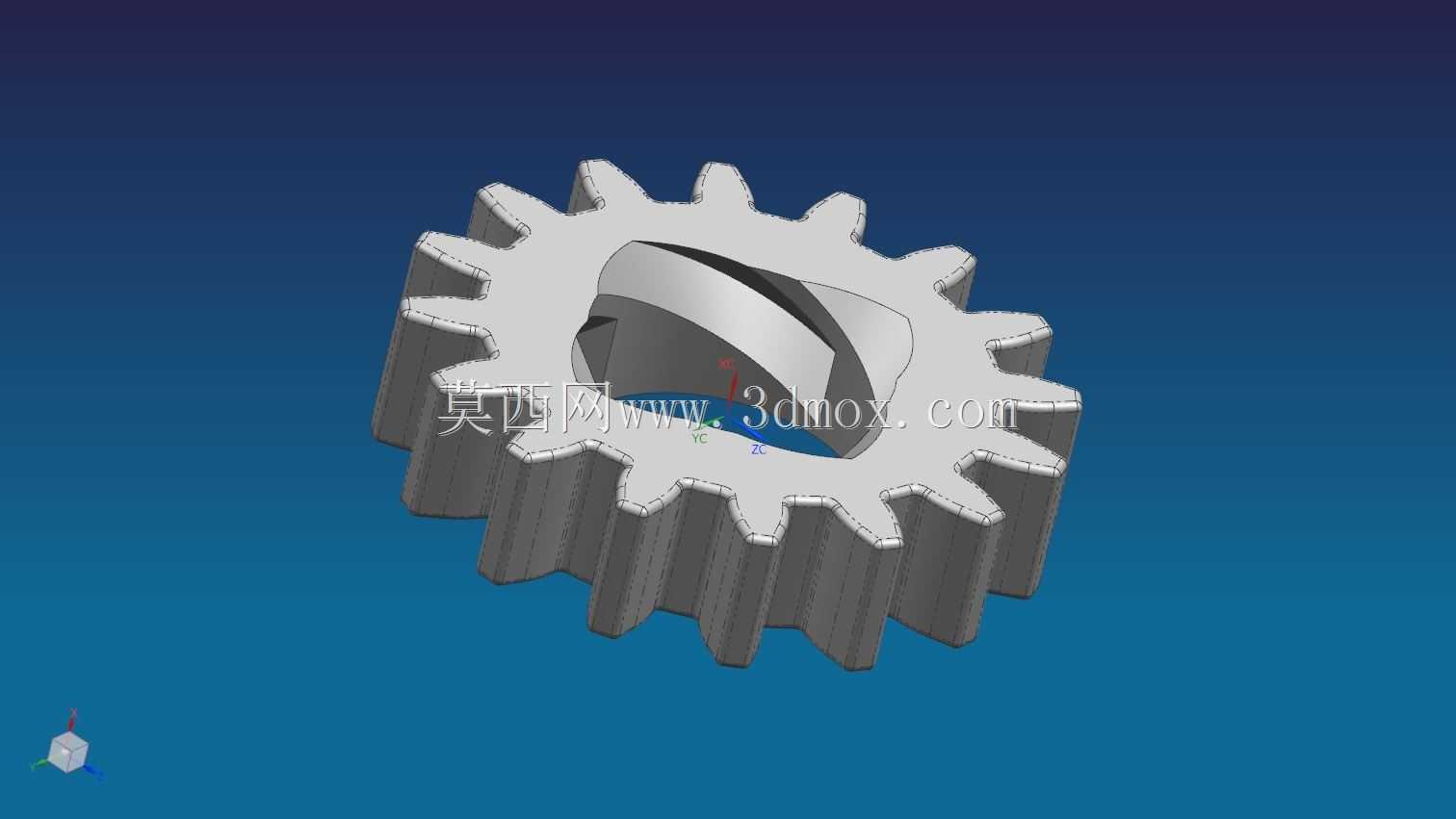

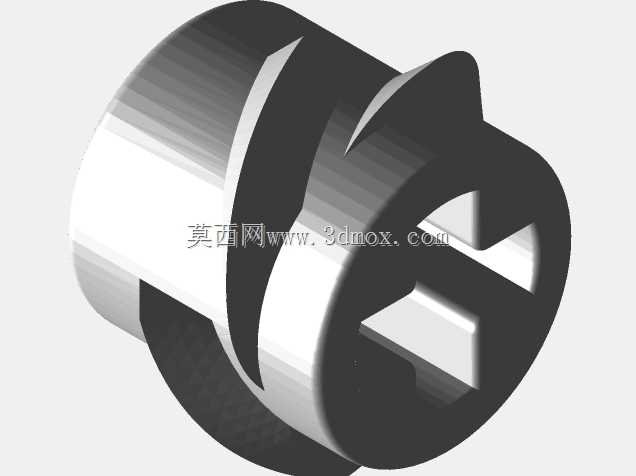

这款16齿传动零件主要适配积木类拼装传动场景，在桌面级创客搭建、教学演示机械结构、小型DIY动力传递装置中都能发挥作用，日常做小型机械原理演示教具、学生科创项目的动力传递单元、积木类创意作品的传动组件都十分适配，不需要额外定制支撑结构就能完成3D打印制作，对个人创客和教学场景的加工条件十分友好。从结构设计来看，零件采用分体式组合结构，拆分后的两个部件打印完成后仅需环氧树脂粘接即可组合为完整零件，这种拆分思路主要是为了规避打印过程中十字轴孔内部的支撑残留问题，毕竟中心的十字安装孔是和标准积木十字轴配合的核心部位，一旦孔内有支撑残留或者形变，就会出现轴孔配合过松打滑、过紧无法装配的问题，拆分后两个部件的打印面都可以做到无悬空结构，不需要添加内部支撑就能保证孔位的尺寸精度。齿形部分采用标准积木齿轮的渐开线齿廓设计，16齿的齿数配置在积木传动体系里属于常用的小齿数主动轮规格，和同模数的其他齿数齿轮啮合时，中心距可以完全匹配标准积木的孔位间距，不需要额外调整安装位置就能实现稳定传动，不会出现卡齿、传动间隙过大的问题。中心的十字孔尺寸严格匹配标准十字轴的截面尺寸，装配后可以和轴实现周向固定，传递扭矩时不会出现相对转动，孔位的深度也和标准齿轮的安装深度一致，装配后不会出现轴突出或者齿轮窜动的问题。齿轮的轮毂部分做了阶梯凸台设计，一方面可以在粘接分体部件时起到定位作用，保证两个部件粘接后的同轴度，避免粘接偏移导致的齿轮转动偏心、啮合异响问题；另一方面凸台结构也可以在齿轮安装到支架上时起到轴向限位的作用，不需要额外添加轴套就能限制齿轮的轴向窜动，简化拼装时的零件配置。齿宽尺寸经过匹配设计，和同系列积木齿轮的齿宽保持一致，啮合时的接触面积足够传递小型动力装置的扭矩，不会因为齿面接触面积过小出现齿面压损、打滑的问题，同时也不会因为齿宽过大增加不必要的转动阻力。零件的外圆直径、齿顶高、齿根高都和同规格标准积木齿轮保持一致，安装时不需要调整周边零件的位置，直接替换同规格标准齿轮即可使用，不管是维修损坏的原装积木齿轮，还是做自定义的创意传动结构，都能直接适配现有积木的安装体系，不需要额外做结构修改。分体粘接的接缝位置设计在轮毂的阶梯面上，粘接后接缝不会出现在齿面或者轴孔配合面上，不会影响齿轮的啮合精度和轴孔配合精度，粘接后的整体强度也足够满足日常拼装、演示场景的使用需求，不会出现正常使用下粘接面开裂的问题。
