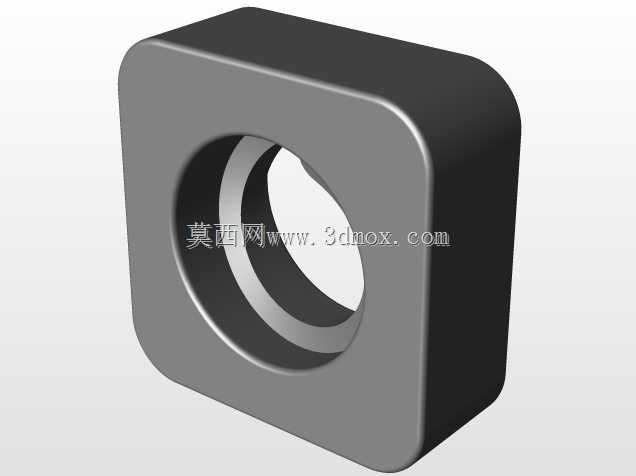

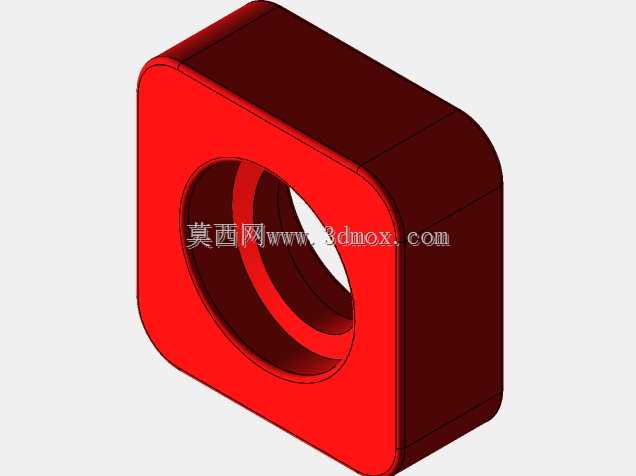

圆角矩形带中孔麦卡诺连接基座

这类带中心通孔的圆角矩形基座构件，是麦卡诺拼装体系里常用的基础连接单元，在桌面教学实验台搭建、小型非标工装的快速拼装、创客空间的原型机构验证场景中应用十分广泛。日常做小型传动机构的支座时，它可以作为轴承外圈的定位支撑座，中心通孔的台阶结构刚好能嵌入标准微型轴承的外圈，避免轴承工作时出现轴向窜动，外围的圆角矩形壳体既可以通过侧边的预留孔位和铝型材杆件完成锁紧固定，也能直接贴合在安装平板上作为垫高支撑块使用。从设计逻辑上看，整体采用等壁厚的壳体结构，所有外棱边都做了统一半径的圆角过渡，一方面是消除拼装过程中的锐边划伤风险，另一方面也能降低注塑成型时的应力集中问题，避免构件受侧向冲击力时出现棱边开裂的情况。中心的通孔做了三级台阶设计，最外侧的沉台可以容纳端盖或者挡圈的安装空间，中间的直孔段是轴承或者轴套的配合面，内侧的倒角则方便装配时快速导入轴类零件，不会出现卡滞问题。安装边界上，构件的底面为全平面设计，没有突出的定位柱，既可以通过侧面的孔位用螺栓完成侧向锁紧，也能在底面粘贴防滑胶垫直接放置在工作台面上作为独立支撑块使用，整体外轮廓没有异形突出结构，多个同型号构件可以紧密并排安装，不会出现干涉问题。在小型输送线的从动轮支撑场景中，两个该构件对称安装在型材支架两侧，中心孔穿入从动辊的轴端，配合顶丝就能快速完成辊轴的固定，不需要额外加工定制支座，能大幅缩短原型设备的搭建周期。做机械原理教学演示时，这类构件还可以作为凸轮机构的从动件导向座，中心孔穿过导杆，外围的平面可以安装行程开关或者触发挡片，适配不同的实验搭建需求。构件的壁厚经过统一设计，既保证了足够的结构刚性，在承受常规的径向支撑载荷时不会出现明显形变，也控制了整体重量，不会给移动类拼装机构带来过多的负载负担。
