航模舵机高精度结构三维建模

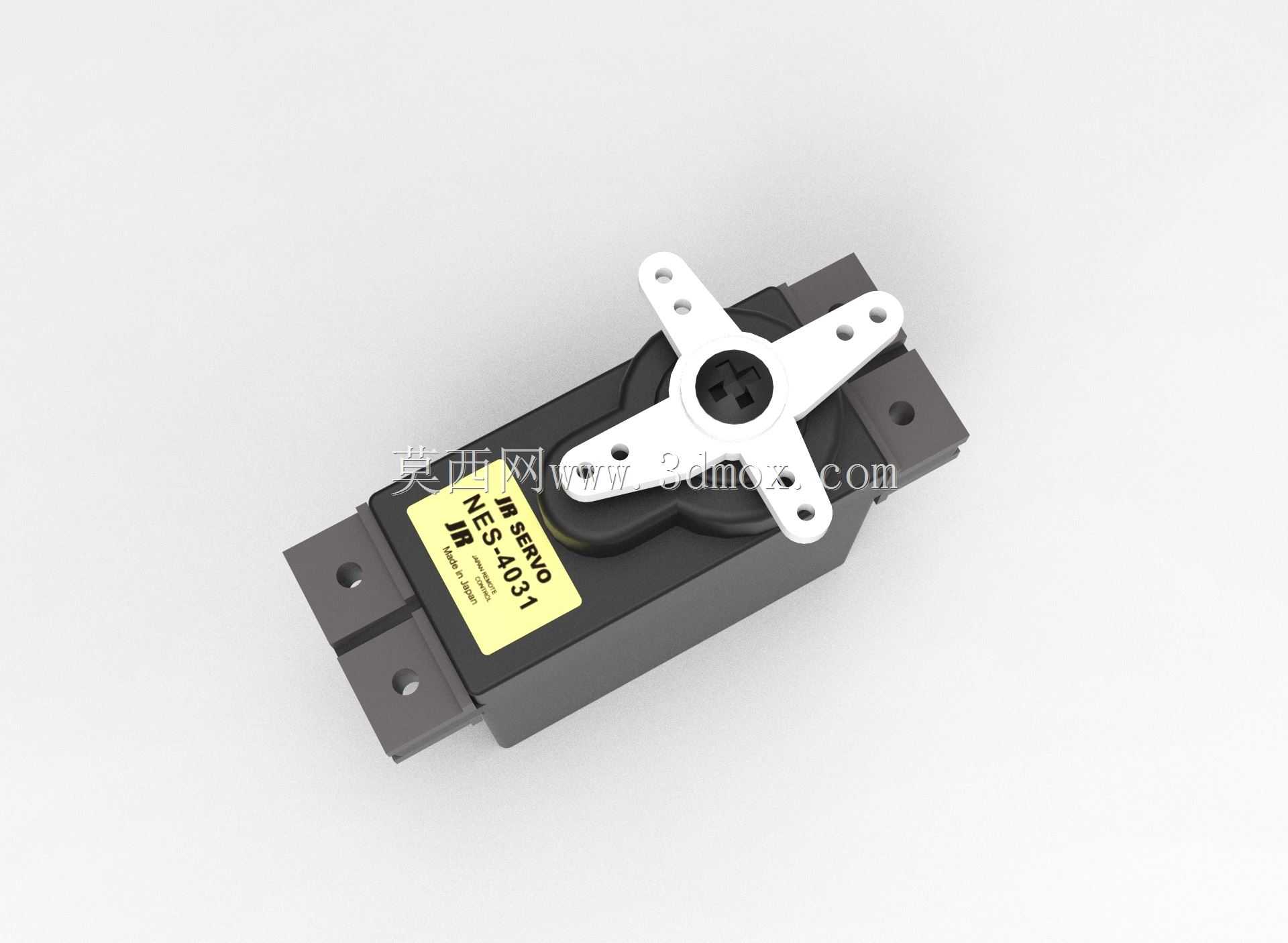

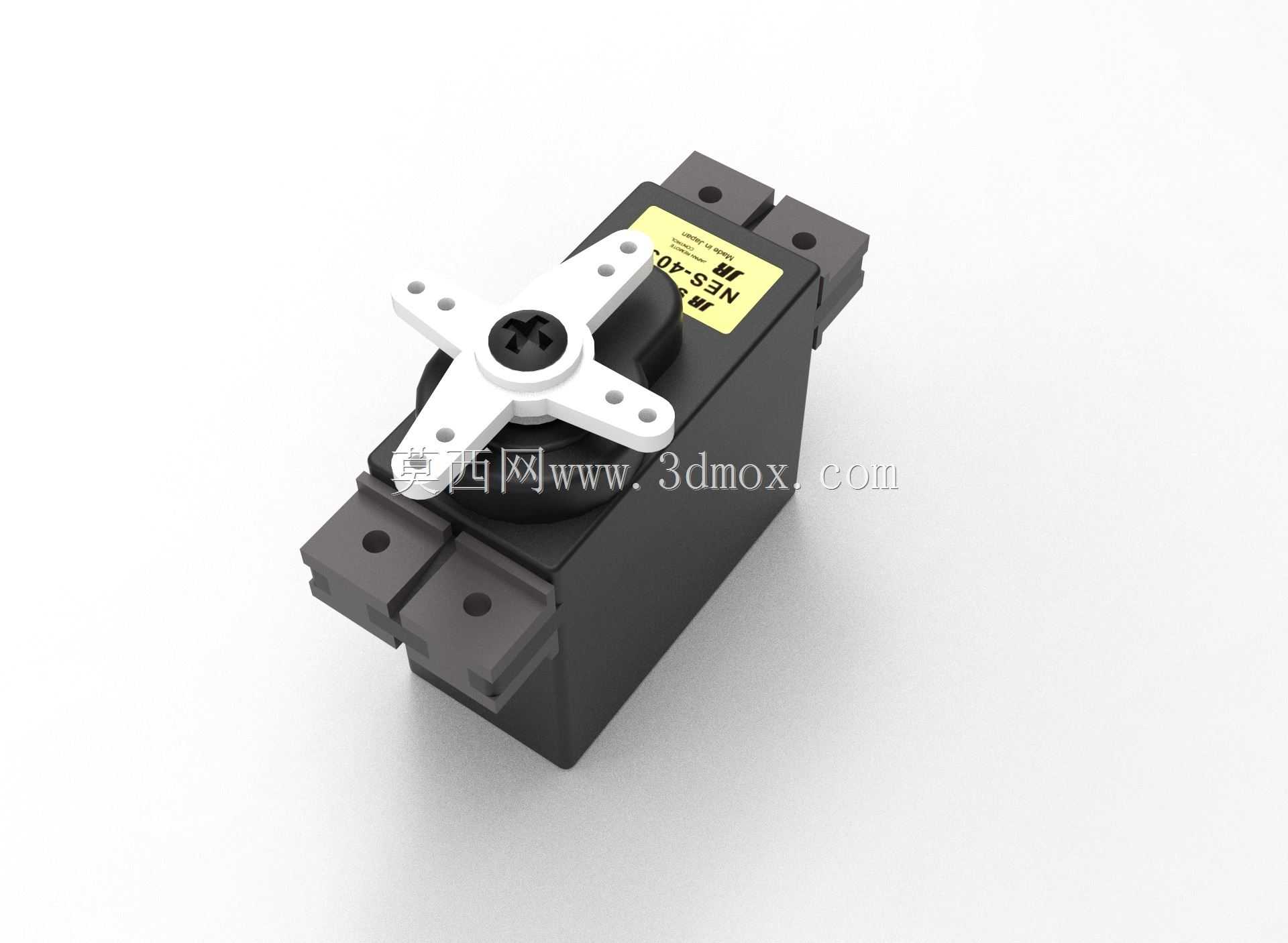

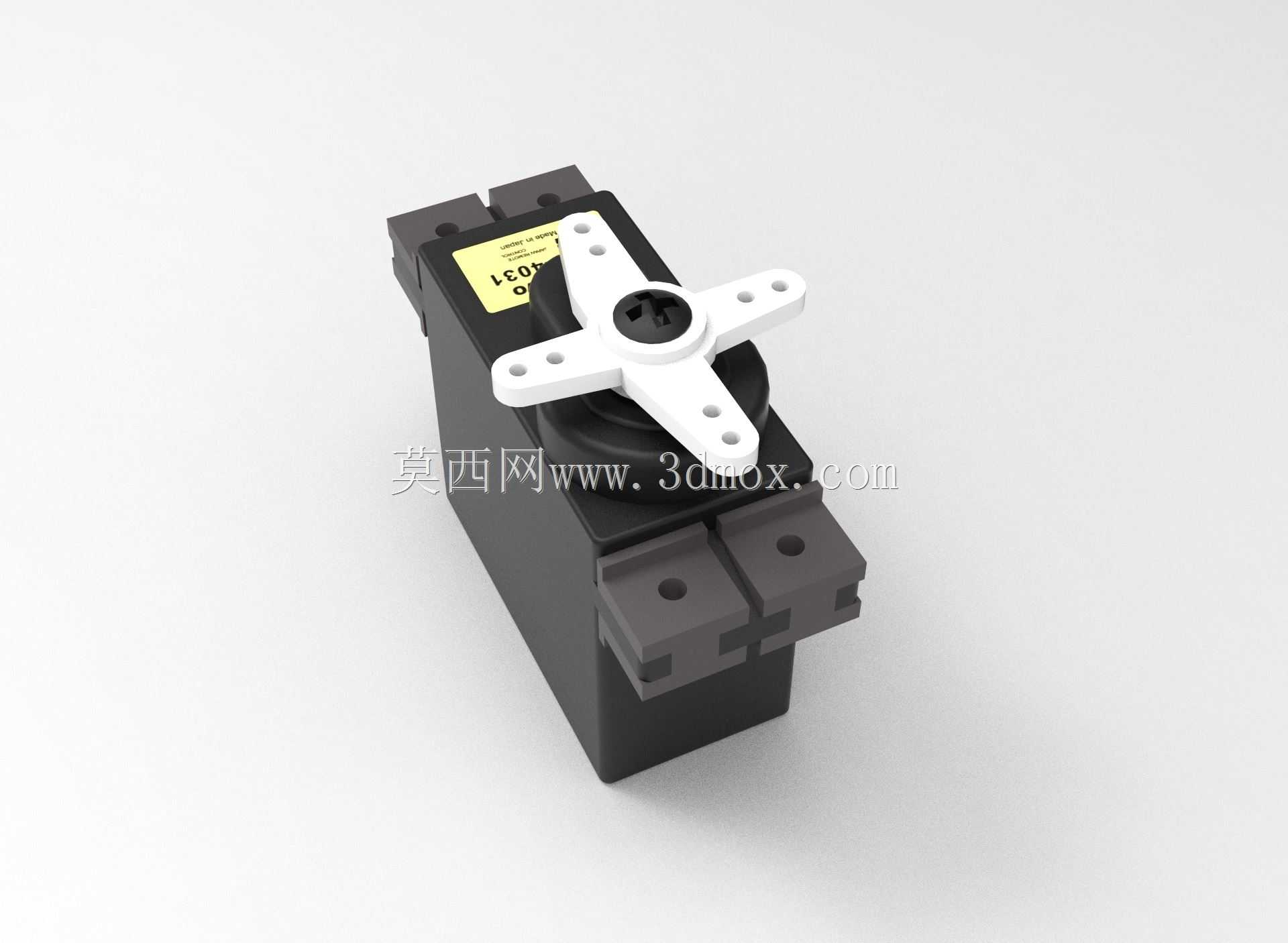

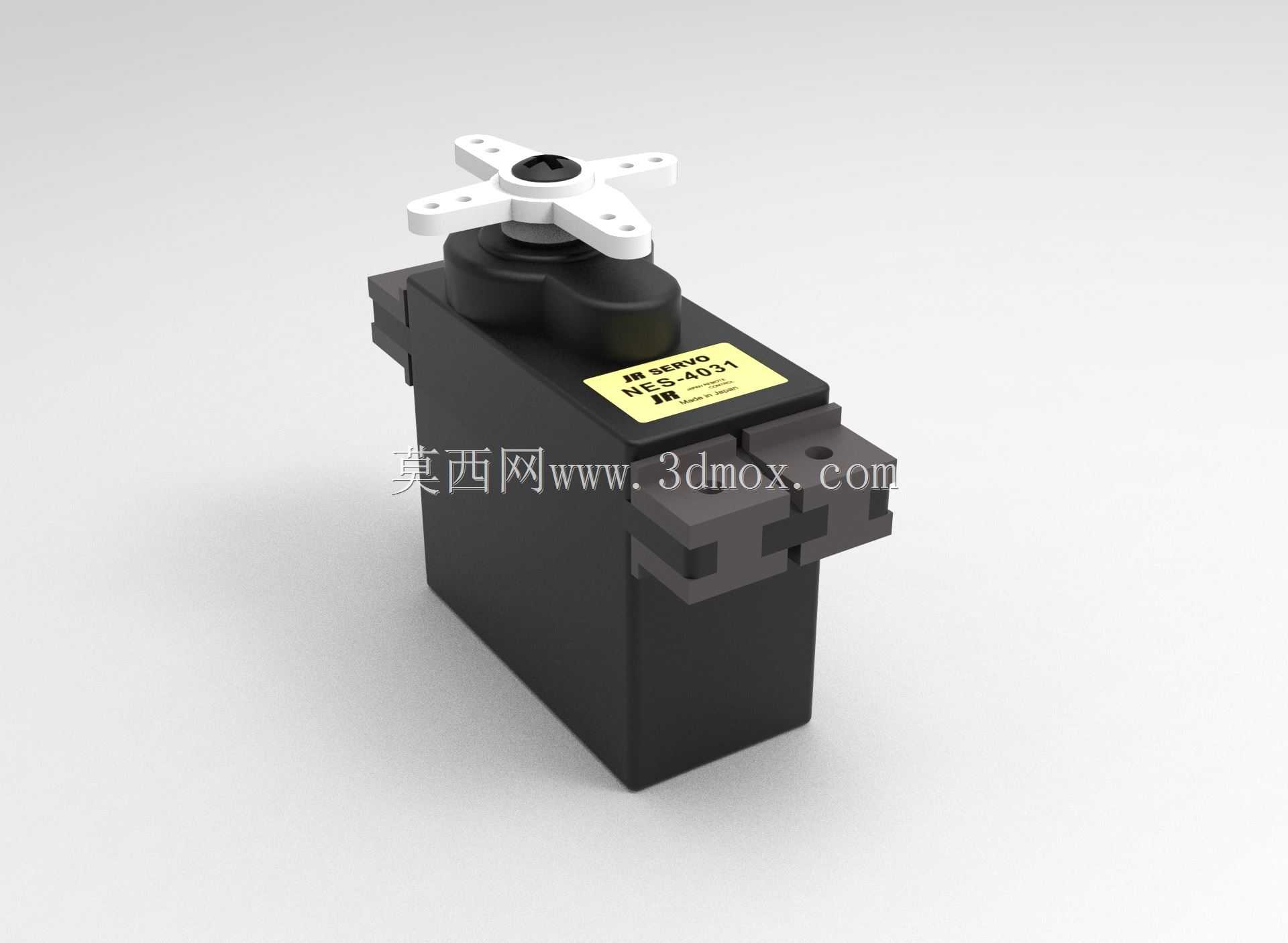

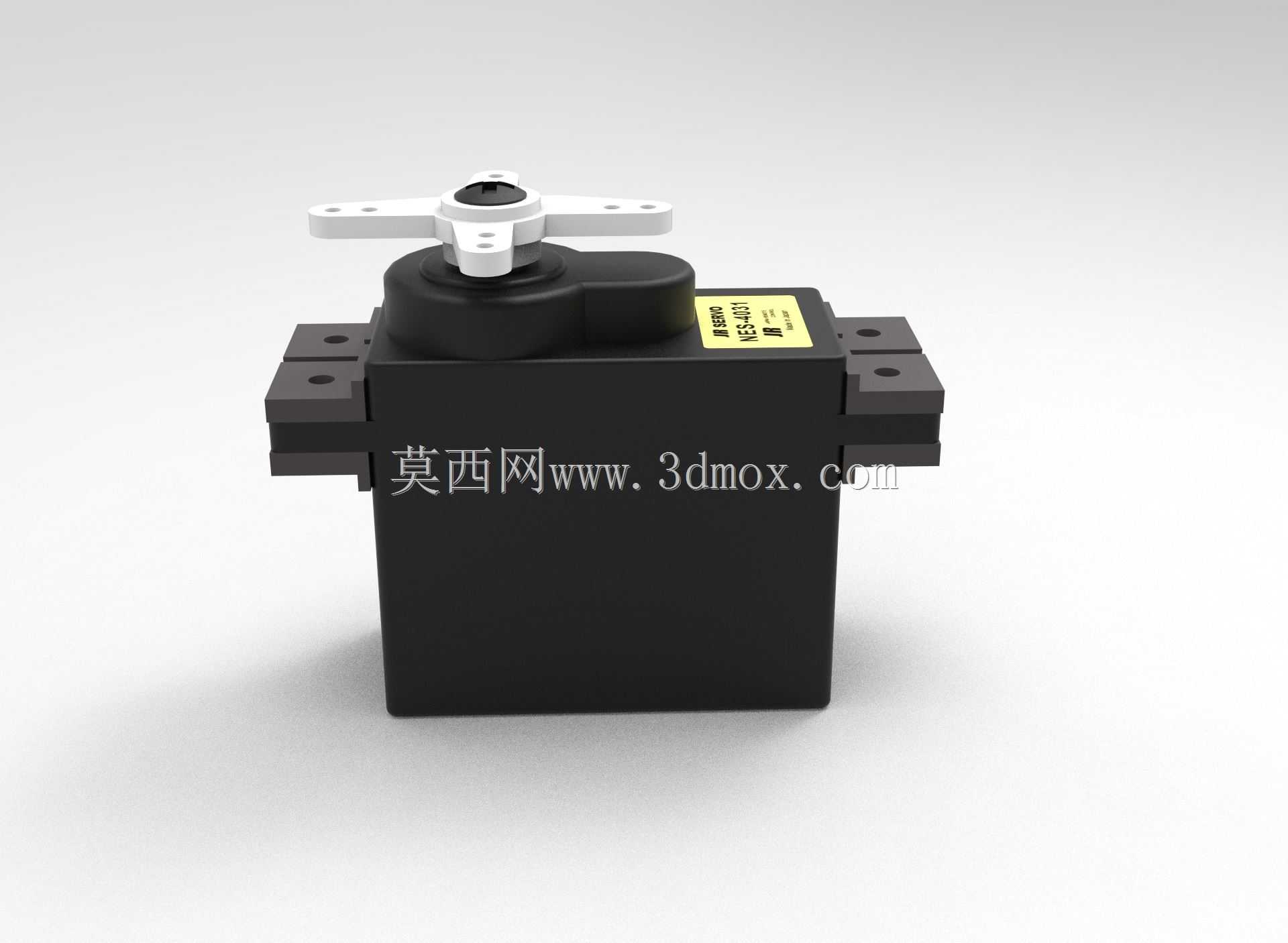

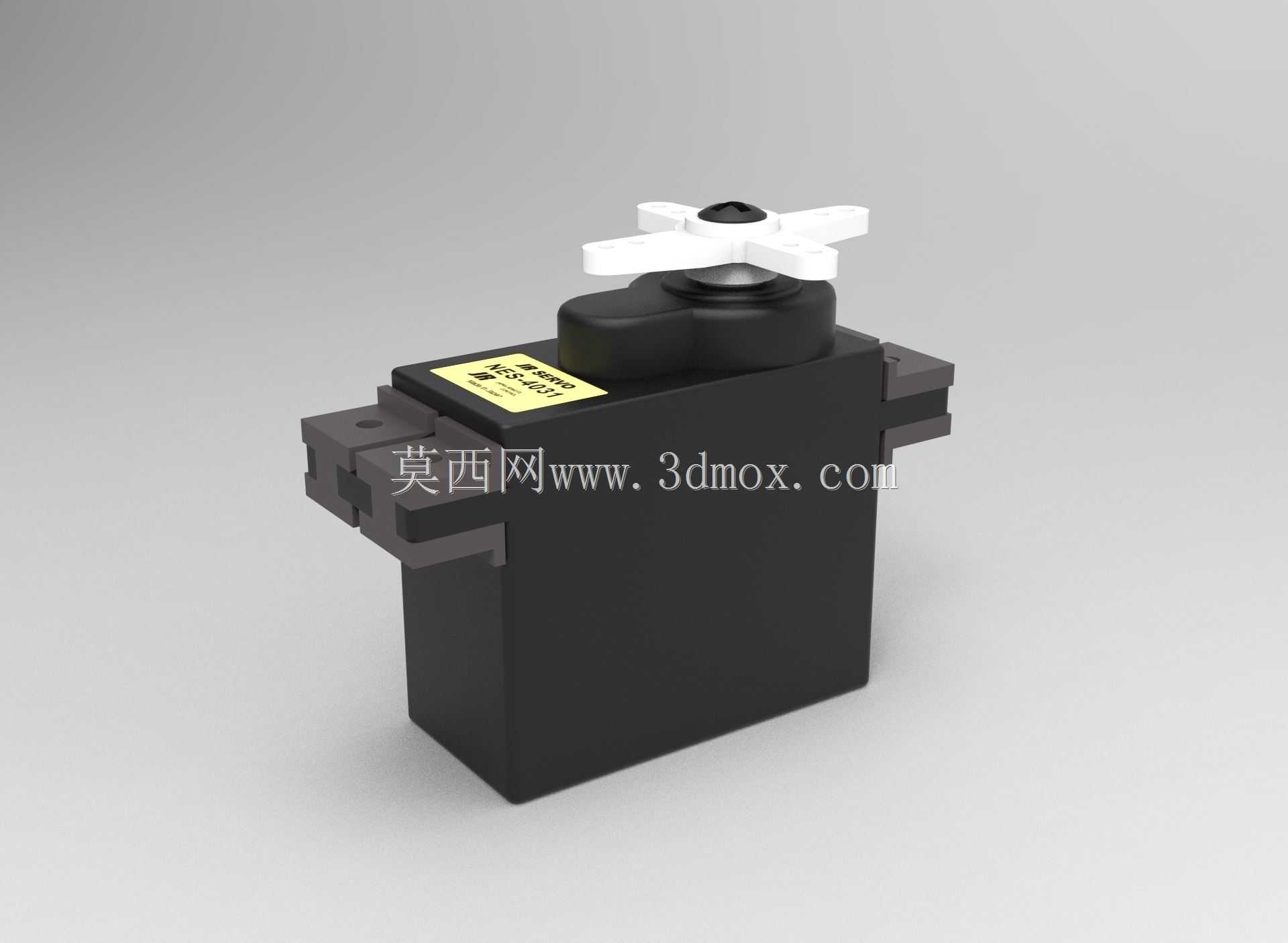

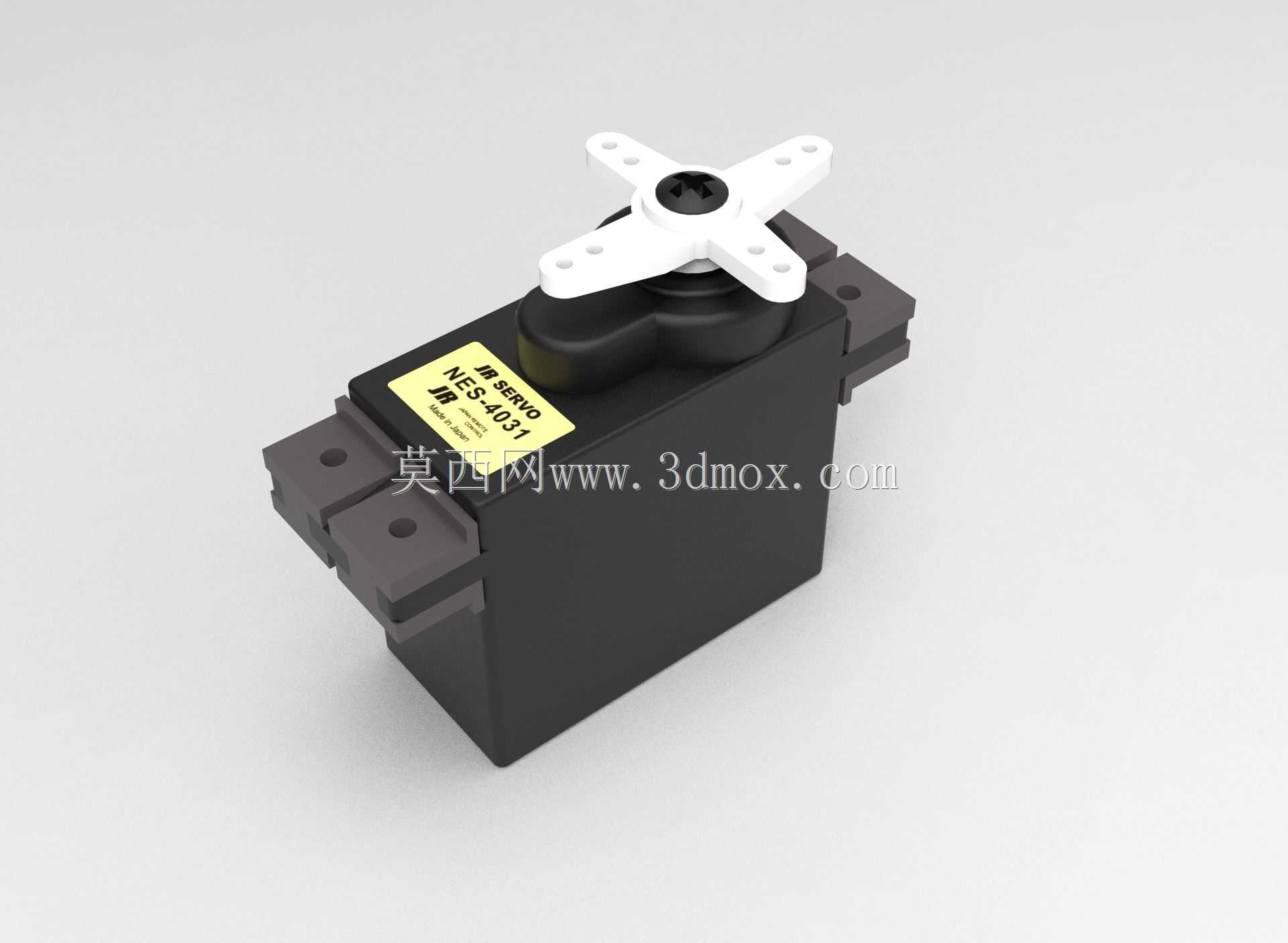

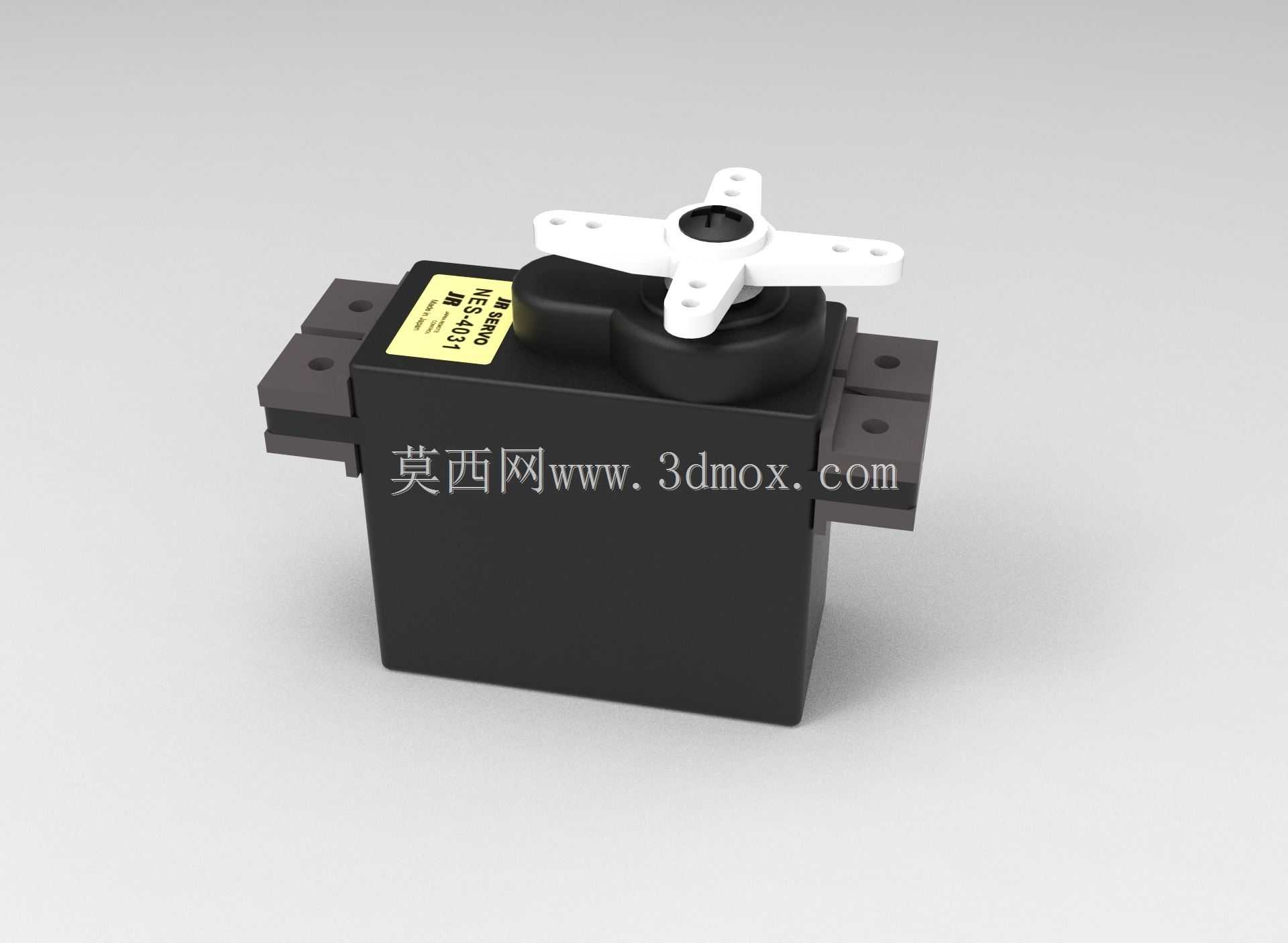

这款舵机的三维建模完全围绕航模、小型机器人关节的实际使用需求展开，建模过程中优先还原了实物的安装边界与运动干涉边界，方便结构设计人员直接调用到整机装配中验证布局。从实际应用场景来看，这类舵机常被用于固定翼航模的舵面控制、小型仿生机器人的关节驱动、智能小车的转向执行，也可用于小型自动化装置的角度定位环节，核心作用是接收控制信号输出指定角度的扭矩，带动负载完成精准的角度偏转动作。建模时首先梳理了产品的功能特性：顶部的十字舵盘为标准输出接口，预留了通用的安装孔位，可适配不同规格的摇臂、连杆连接件，舵盘与内部减速组的输出轴做了同轴度约束，还原了实际装配中的过盈配合定位关系；主体外壳为分体式卡扣加螺丝固定结构，两侧的安装耳是设计时重点还原的部分，耳片上的安装孔中心距、孔位公差、沉台深度都严格参照实物尺寸绘制，确保设计人员调用模型时可以直接匹配安装支架的孔位，不会出现装配干涉。设计思路上没有做多余的外观美化，所有结构都服务于装配验证需求：外壳侧面的走线槽位置、底部的定位凸台都做了1:1还原，方便设计人员在整机布局时规划走线空间，避免舵机安装后与周边结构件产生磕碰。外形尺寸方面，模型严格还原了实物的长宽高边界，输出轴的中心高度、舵盘转动的最大扫掠范围都做了运动包络体的约束，在装配环境中可以直接检查舵机满行程转动时是否会触碰周边的机架、线路或者其他元器件。建模过程中对内部减速组的布局做了简化示意，但保留了外壳的壁厚、加强筋位置，方便做轻量化改型时参考原有结构的强度设计，两侧的安装耳做了圆角过渡处理，还原了注塑件的工艺特征，避免建模时出现尖锐直角不符合实际加工工艺的问题。对于需要做二次改型的设计人员来说，这个模型可以直接作为基础件，调整安装耳位置、输出轴高度来适配不同的安装场景，也可以参考舵盘的接口尺寸设计配套的传动连杆，省去反复测绘实物的时间。在小型机器人关节设计中，这类舵机的安装空间往往非常紧凑，模型还原的实际外形边界可以帮助设计人员在布局阶段就预留足够的安装与操作空间，避免后期打样后出现装不上、舵盘转不动的问题，同时顶部舵盘的孔位分布也可以直接用来匹配定制化的连接件，减少重复建模的工作量。
