3D打印机孔尺寸校准测试件1.3至2mm

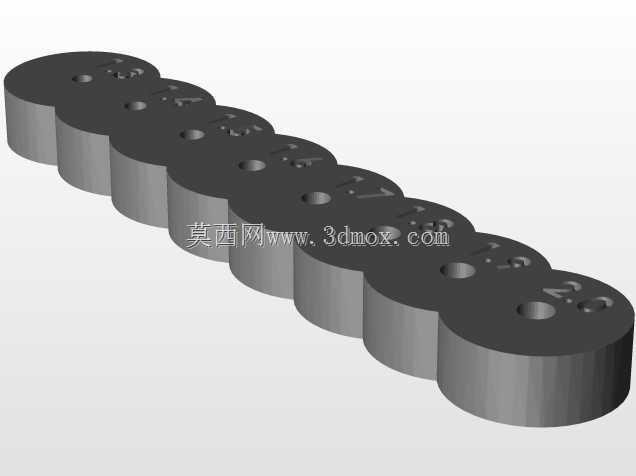

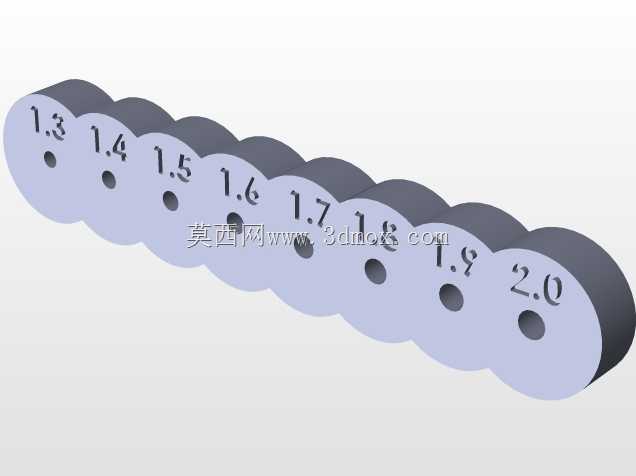

在桌面级FDM与光固化3D打印的实际生产场景中，很多从业者都遇到过打印件孔位尺寸偏差导致装配失效的问题，尤其是需要轻微过盈配合的连接场景，比如电机轴与传动件的插接、定位销与安装孔的配合，往往0.1mm的尺寸偏差就会导致装配过松打滑或者过紧无法装入，反复调整切片参数试错不仅浪费耗材，还会拉长项目交付周期。这款孔尺寸测试件就是针对这类痛点设计的校准工具，整体采用连体式阶梯圆片结构，从左至右依次排布标注1.3mm到2.0mm的标准孔径，每个测试孔对应独立的圆形凸台单元，相邻单元之间通过圆弧过渡连接，没有多余的支撑结构，打印时不需要额外添加支撑，减少支撑拆除带来的尺寸误差干扰。设计时特意将孔径标注直接做在对应圆片的端面上，打印完成后不需要对照图纸核对编号，直接通过端面标识就能快速对应每个孔的设计尺寸，测试时可以用对应标称直径的标准销规或者已知精确直径的电机轴、光轴逐一插入测试孔，通过插拔的阻力感、插入后的晃动量判断当前打印参数下的实际孔径收缩率，不管是PLA、ABS这类FDM耗材，还是光敏树脂这类光固化材料，都能通过这个测试件快速校准挤出倍率、曝光时长、补偿量这类核心参数。整个测试件的外形为连续的波浪形长条结构，打印时可以直接平放在打印平台中心位置，不需要调整摆放角度，整体厚度控制在常规打印的易成型区间，边缘做了圆角处理避免打印时出现翘边，每个测试孔的深度一致，保证测试时的插入手感统一，不会因为孔深不同导致阻力判断偏差。在做小过盈配合部件打印前，先打印这个测试件完成参数校准，能大幅减少后续功能件的打印报废率，尤其是做传动结构、小型机器人关节、定制化安装支架这类对装配精度有要求的部件时，提前通过这套测试件拿到当前耗材、当前设备下的孔径偏差值，在建模时提前做好尺寸补偿，就能保证打印完成的部件一次装配到位，不需要反复修模或者重新打印。
