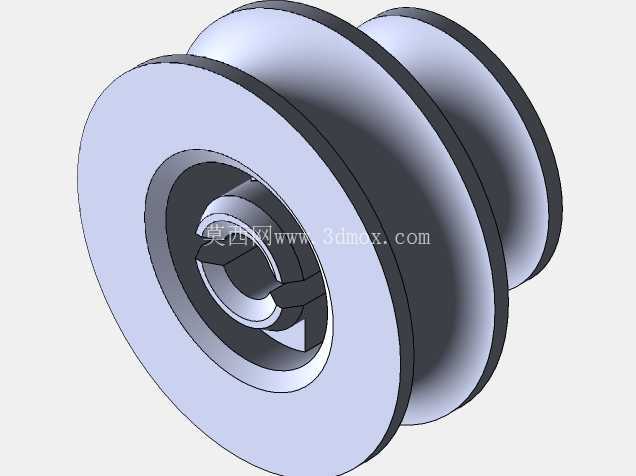

适配1.5mm轴径030电机的双槽传动皮带轮

在小型桌面级传动机构、教学演示实验装置、微型DIY动力模组这类对安装空间、传动精度有明确限制的场景里，适配小轴径电机的传动轮一直是容易被忽略但直接影响传动稳定性的核心零件。这款皮带轮针对030型微型电机的1.5mm输出轴做了专属适配，从安装配合到传动结构都围绕微型动力场景的实际痛点做了设计优化。

从实际使用场景来看，这类小规格皮带轮常被用在桌面教学实验套件、小型3D打印送料辅助机构、微型传送带演示模型、学生科创项目的动力传输环节，这类场景普遍存在安装空间局促、电机输出扭矩小、传动负载轻但对同轴度要求高的特点，常规市售的标准皮带轮要么轴径不匹配需要额外加轴套带来同轴度误差，要么轮槽规格不对导致皮带跳齿、打滑，要么整体尺寸过大挤占周边结构的安装空间。这款皮带轮在设计时首先锁定了安装边界：内孔严格匹配1.5mm直径的电机输出轴，孔内做了扁位卡位结构，不需要额外打顶丝孔，直接卡入电机轴的扁位即可实现周向固定，避免了顶丝固定在小直径轴上容易顶伤轴面、长期运转松动打滑的问题，安装时只需要将皮带轮对准电机轴推入到位即可，不需要复杂的紧固操作，对于教学场景下的快速拆装、反复调试非常友好。

传动结构上采用双槽V型带轮设计，轮槽的截面尺寸适配1.5mm节距的微型传动皮带，双槽结构可以同时输出两路动力，或者通过单槽张紧、双槽联动的方式实现不同的传动比搭配，轮缘做了凸起挡边，能避免皮带在高速运转时从轮槽脱出，尤其是在微型传动场景里皮带本身宽度窄、张紧力小，没有挡边的话稍微有一点装配偏斜就会出现掉带的问题。轮体的整体外径控制在适配130规格电机的安装尺寸范围内，轮体的轴向厚度做了轻量化收窄，不会因为轮体过宽导致电机轴承受额外的侧向弯矩，要知道微型电机的输出轴轴承承载力有限，如果皮带轮安装位置过偏、轮体自重过大，长期运转会导致轴承偏磨，大幅缩短电机的使用寿命，这款轮体在设计时将重心尽量贴近电机安装端面，减少轴端的悬臂负载，同时轮辐部分做了等厚的环形减重设计，在保证轮体结构强度、不会因为皮带张紧力导致轮缘变形的前提下，尽可能降低轮体自身的转动惯量，减少电机启动时的惯性负载，对于扭矩本身就不大的030型微型电机来说，这一点直接影响到动力输出的效率，不会出现电机带不动轮体空转都卡顿的问题。

从建模细节来看，轮槽的工作面做了轻微的粗糙度预留，实际3D打印制作时不需要额外打磨就能保证和皮带之间有足够的摩擦力，不会出现打滑丢转的情况；内孔和电机轴的配合采用过渡配合公差，既不会因为间隙过大导致运转时皮带轮晃动产生噪音，也不会因为过盈量太大导致安装时需要大力敲击损伤电机内部的齿轮箱。轮体的所有棱角都做了0.2mm的圆角过渡，避免3D打印时出现锐边翘边、安装时划伤操作人员或者皮带表面的问题。另外考虑到很多使用者会采用FDM3D打印的方式自行制作这个零件，建模时所有结构都做了无悬空设计，打印时不需要添加支撑，直接平放打印就能得到完整的轮体结构，不会因为支撑拆除导致轮槽表面凹凸不平影响传动效果。

在实际选型搭配时，这款皮带轮可以和同规格的从动轮搭配组成减速传动组，也可以单独作为主动轮使用，安装时只需要注意电机轴的扁位和轮内孔的卡位对齐，推入后不需要额外涂胶固定，需要拆卸时用小型拔轮器或者平口螺丝刀轻轻撬动就能取下，不会损伤电机轴。对于做小型科创项目、教学演示装置的结构设计人员来说，这种专门适配小轴径电机的皮带轮不需要额外做轴套适配、不需要二次加工修改内孔，能大幅缩短结构设计的周期，避免因为标准件选型不匹配导致的反复改图问题，同时轮体的尺寸边界明确，在做整体结构布局时可以直接按照模型的外轮廓预留安装空间，不需要担心装配干涉的问题。
