适配1.5mm轴径30mm直径带轮结构

项目分类:通用机械零部件 发布时间:2026-01-20 ID:1125041
  • 适配1.5mm轴径30mm直径带轮结构
  • 适配1.5mm轴径30mm直径带轮结构

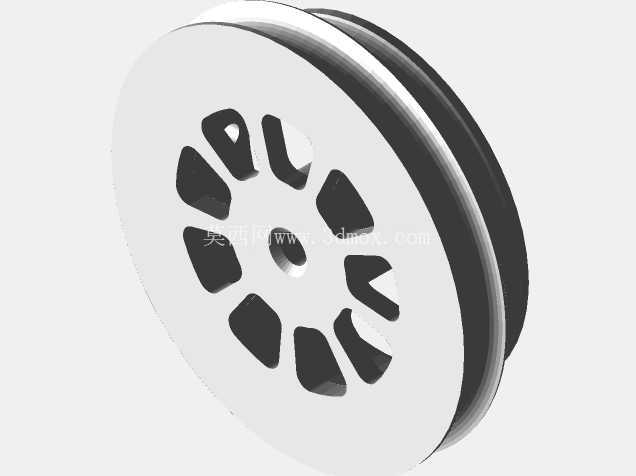

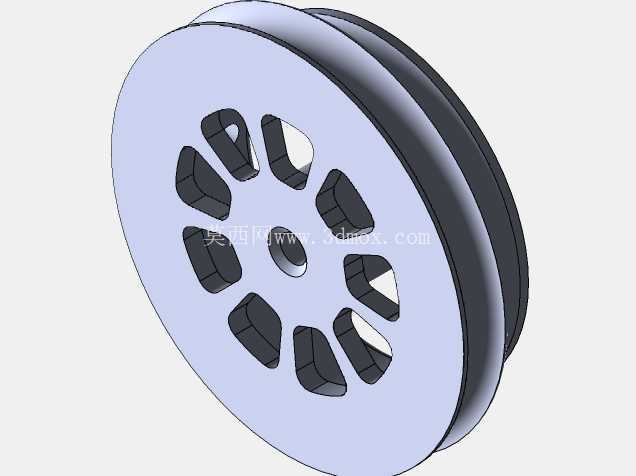

日常做小型教学演示装置、桌面级实验传动结构的时候,经常会碰到030这类微型电机的传动配套问题,这类电机输出轴径普遍为1.5mm,市面上常规的标准带轮要么轴径不匹配,要么轮径过大占用过多安装空间,要么安装方式需要额外顶丝固定,对于轴径极细的微型电机来说,顶丝固定很容易造成轴变形,甚至在运转过程中出现顶丝滑丝、轮体打滑的问题。这款压装式带轮结构,就是针对这类微型传动场景做的适配设计,轮体整体外径控制在30mm,配套的皮带轮槽部分直径为25mm,刚好适配小截面的微型传动皮带,不会因为轮槽尺寸不匹配出现皮带跳齿、打滑或者过度磨损的问题。

从安装逻辑来看,这款带轮采用压入式装配设计,中心安装孔的公差配合按照微型轴的过盈配合标准做了预留,不需要额外做键槽、也不需要加装顶丝,只要对准电机轴端平稳压入,就能依靠配合面的抱紧力实现扭矩传递,完全避免了顶丝对细轴的损伤,也省去了装配时找正顶丝位置、调整拧紧力矩的麻烦,对于批量组装小型教学装置、学生科创作品来说,能大幅提升装配效率,也降低了因为紧固件松动带来的后期维护成本。轮体的辐板部分做了均匀分布的镂空减重结构,不是为了外观做的造型设计,而是在保证轮体整体结构强度的前提下,尽可能降低轮体自身的转动惯量,对于输出扭矩本身就很小的030这类微型电机来说,转动惯量的降低能有效减少电机启动瞬间的负载,避免电机因为启动负载过大出现堵转、发热的问题,同时镂空结构也能减少轮体注塑成型时的材料收缩变形,保证轮体的圆度精度,降低高速运转时的径向跳动。

从安装边界来看,这款带轮的轴向厚度做了严格控制,压装到位之后,轮体不会超出微型电机的前端安装面太多,不需要额外给轮体预留过大的轴向安装空间,在排布密集的多轴传动结构里,能有效缩小整体机构的体积。轮槽的型线按照微型平皮带或者圆皮带的截面尺寸做了匹配,槽深和槽宽的参数经过反复校核,既能保证皮带嵌入之后有足够的接触摩擦力传递扭矩,又不会因为槽过深导致皮带嵌入后出现过度弯折,延长皮带的使用寿命。在做结构设计的时候,轮体的外缘和中心安装孔做了严格的同轴度公差约束,压装到电机轴上之后,运转过程中的径向跳动量控制在极小的范围内,不会因为轮体偏心带来运转振动、噪音过大的问题,哪怕是用在对运转平稳性有一定要求的小型输送机构、演示传动机构上,也能满足使用要求。

实际应用场景里,除了教学演示装置、学生科创作品之外,这类小尺寸带轮也常用在小型桌面3D打印机的送料辅助传动、小型智能小车的传动结构、桌面级自动化小装置的动力传递环节,这类场景共同的特点就是动力源扭矩小、安装空间紧凑、不方便做复杂的紧固件连接,压装式的带轮刚好能匹配这类需求。设计的时候也考虑了加工工艺性,整个轮体没有倒扣结构,不管是采用3D打印做小批量验证,还是开注塑模做批量生产,都能顺利脱模,不需要做复杂的侧抽芯结构,能有效降低加工和制造成本。辐板上的镂空孔均匀分布,每个镂空孔的边角都做了圆角过渡,避免应力集中导致轮体在承受冲击负载的时候出现辐板断裂的问题,中心安装孔的入口端做了微小的倒角,压装的时候能自动导正,不会因为孔口和轴端的对位偏差刮伤电机轴的表面,破坏配合面的精度。

很多工程师在做微型传动结构选型的时候,容易忽略小尺寸带轮的细节设计,比如有的带轮为了省材料把辐板做的过薄,压装的时候稍微受力就会出现轮体变形,导致同轴度超差;有的带轮中心孔公差控制不好,过松容易打滑,过紧又会导致压装的时候把电机轴顶弯,这款带轮在设计的时候针对这些常见问题做了优化,壁厚经过受力校核,既能保证压装的时候不会出现形变,又不会因为壁厚过大增加不必要的转动惯量,配合公差经过多轮实际压装测试,压装力度控制在手工借助简单压具就能完成的范围,不会出现压装困难或者压装后松动的问题。在传动比匹配上,30mm的轮径搭配微型电机常用的小直径主动轮,能实现合适的减速比,把微型电机的高转速降低到机构实际需要的运转速度,同时提升输出扭矩,满足小型机构的动力需求。
