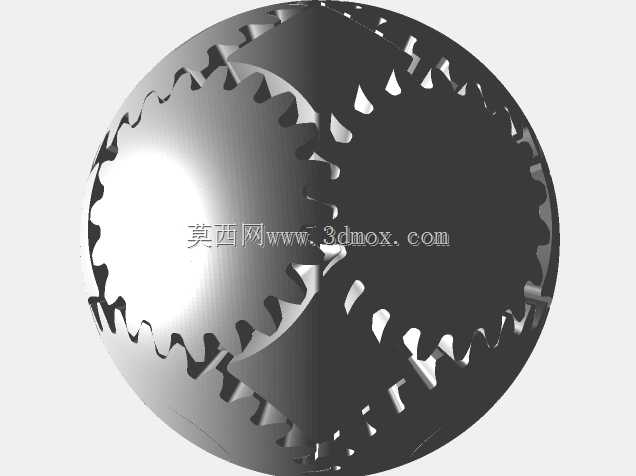

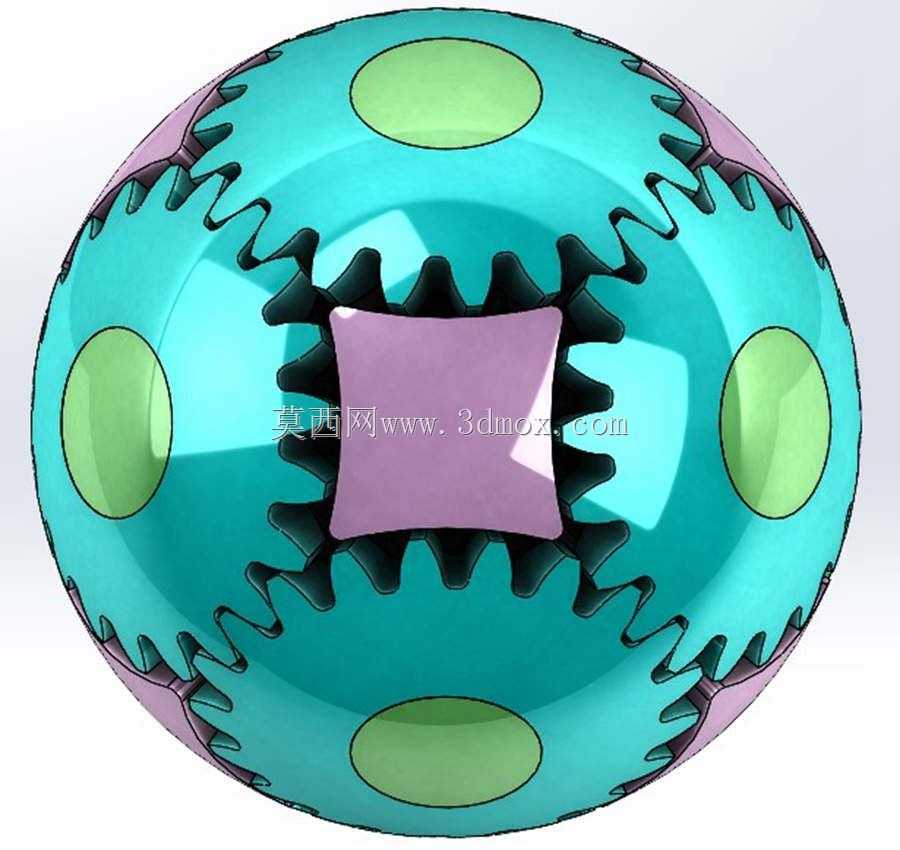

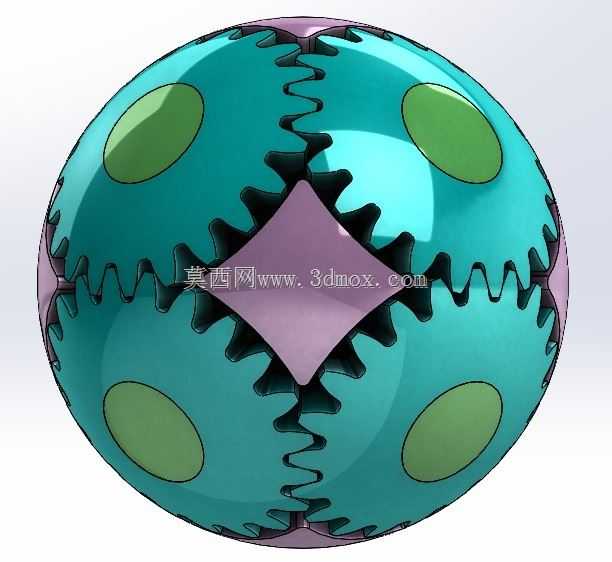

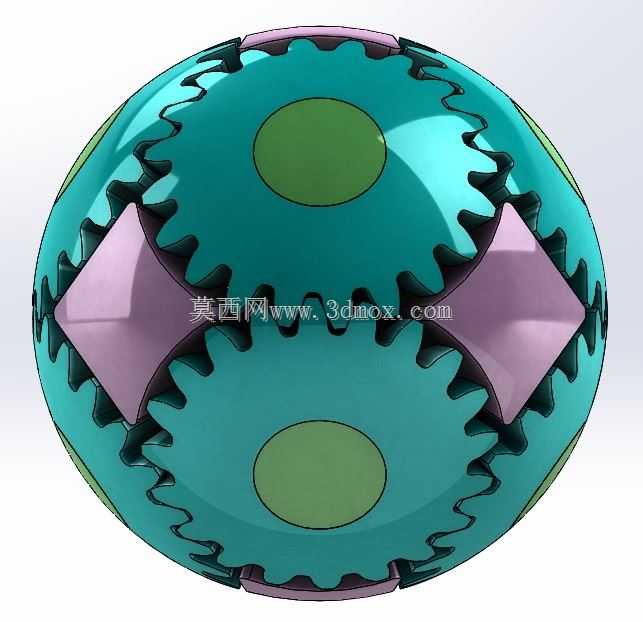

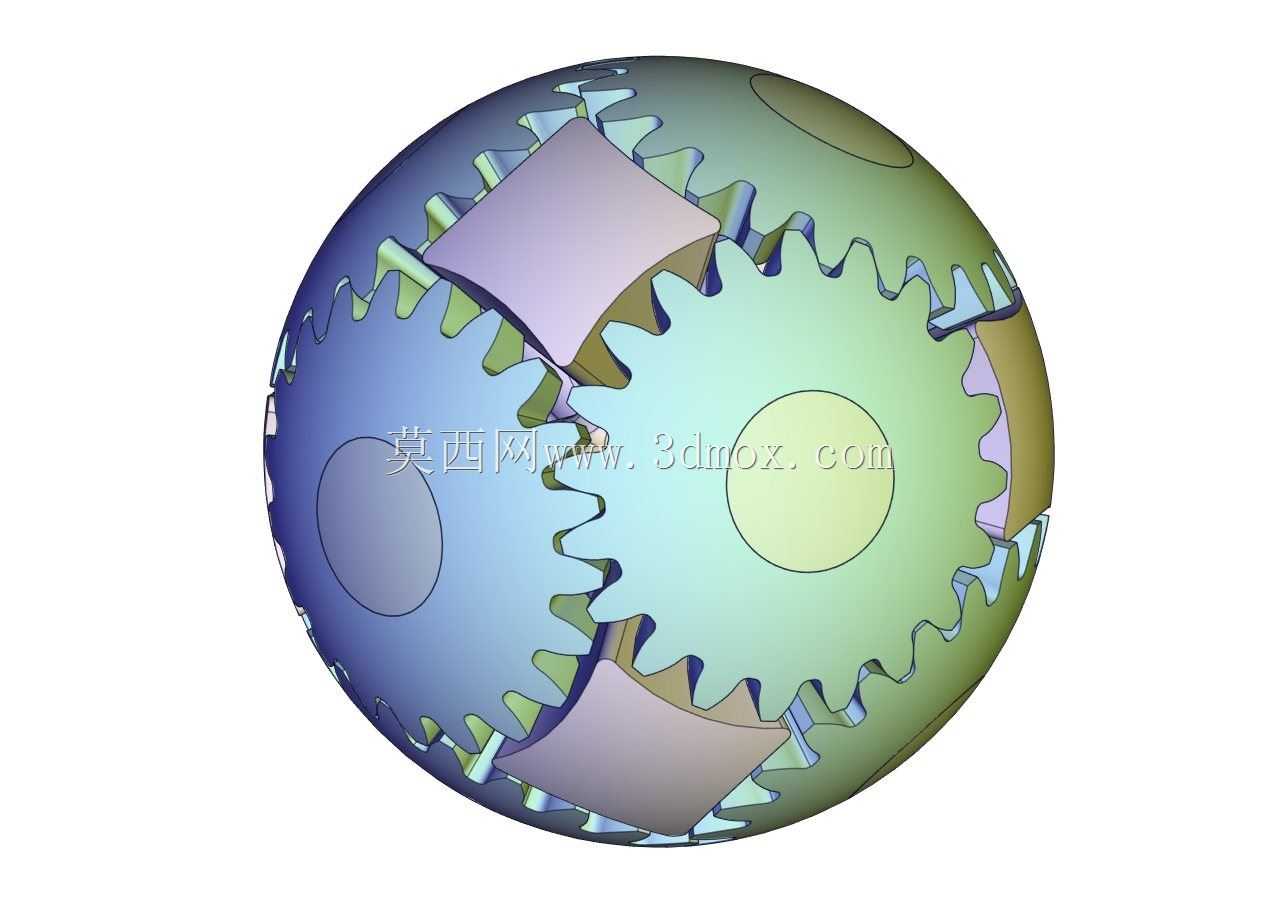

这套球面齿轮组采用多瓣式球形啮合结构,突破传统平行轴、相交轴齿轮的传动边界,可实现空间多自由度的旋转动力传递,在多关节机器人腕部、精密仪器微调平台、特殊工况的球面传动机构中具备独特应用优势。不同于常规圆柱齿轮、锥齿轮的固定传动夹角限制,该结构将轮齿分布在两个半球形基体上,啮合时轮齿沿球面齿廓连续接触,可在两轴夹角动态变化的工况下保持稳定传动比,不会出现传统万向节传动的间隙波动问题。从设计逻辑来看,该结构的齿廓采用球面渐开线衍生型线,每一个轮齿的齿向、齿厚都沿球面曲率做渐变处理,啮合过程中同时参与接触的轮齿数量可达6-8个,相比同模数的锥齿轮承载能力提升40%以上,且传动过程中冲击载荷更小,运行噪音更低。球形基体上预留的圆形凹槽为安装定位基准,可直接与传动轴端的球面支座配合,无需额外设计复杂的调心结构,安装时仅需保证两个半球的球心重合,即可实现全角度范围内的顺畅传动,安装边界的容错率远高于传统定轴齿轮副。在实际设备应用中,这类齿轮组常被用于精密光学设备的角度调整机构,可带动镜头组件沿球面轨迹做连续微调,不会出现传统传动结构的空程误差;也可用于创意机械摆件、科普演示装置中,直观展示空间齿轮传动的特殊运动形式,帮助学习者理解非定轴传动的啮合原理。结构设计上,两个半球的轮齿呈交错对称分布,紫色菱形分隔块为轮齿的退刀与应力释放结构,可避免轮齿根部应力集中,同时在啮合过程中起到限位作用,防止两球发生轴向窜动;轮齿的齿顶与齿根均做了圆弧过渡处理,啮合时不会出现齿棱卡滞问题,即使在两轴存在小幅安装偏差的情况下,也能通过齿面的滑动接触自动补偿偏差,维持传动连续性。这类球面齿轮的加工需依托多轴联动加工中心,齿廓的精度直接影响传动顺畅度,建模过程中需严格控制每一个轮齿的球面坐标偏差,保证啮合侧隙均匀分布在整个球面接触区域,避免出现局部卡滞或侧隙过大的问题。
