木质手动弹射休闲桌游装置结构设计

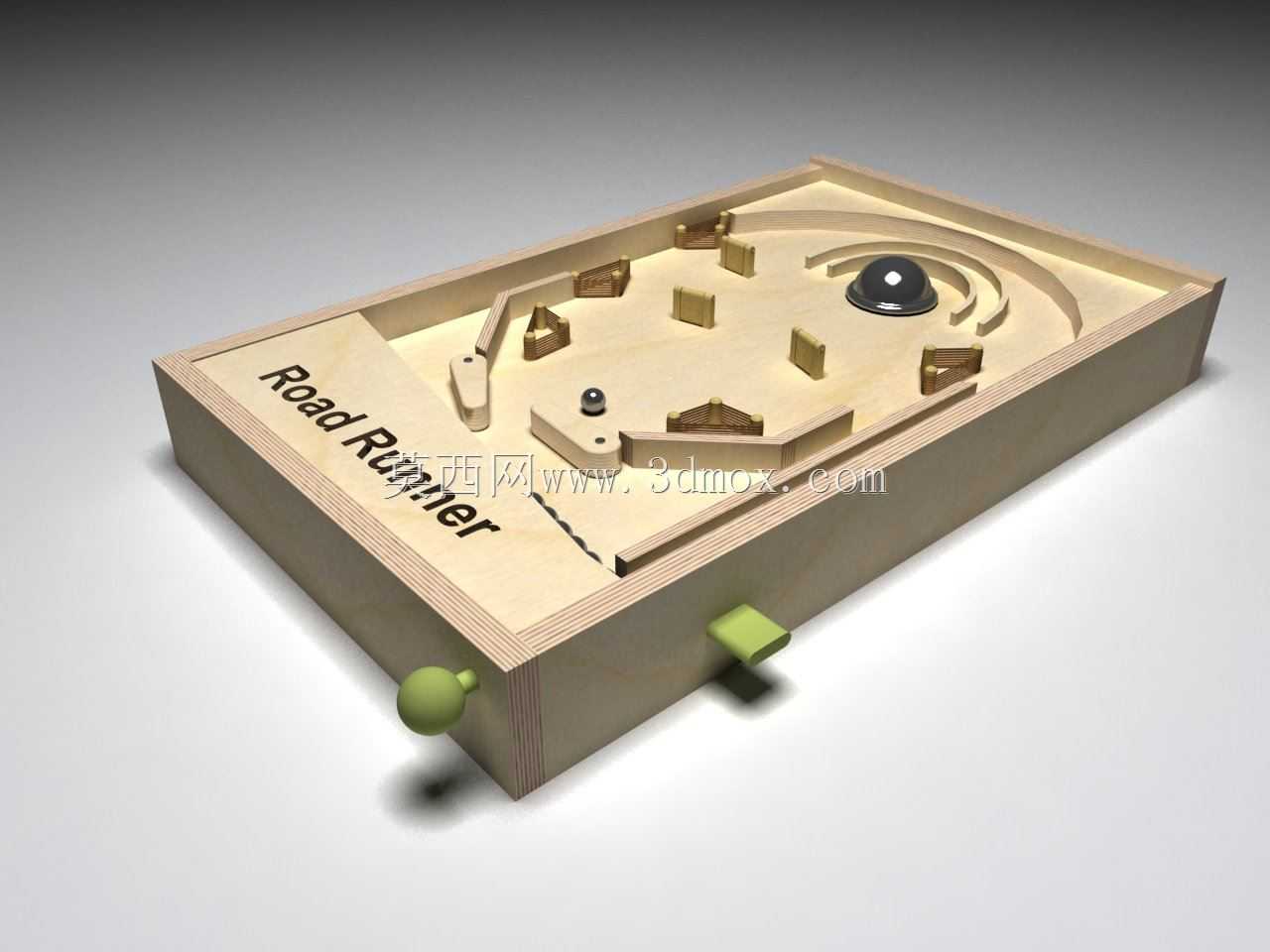

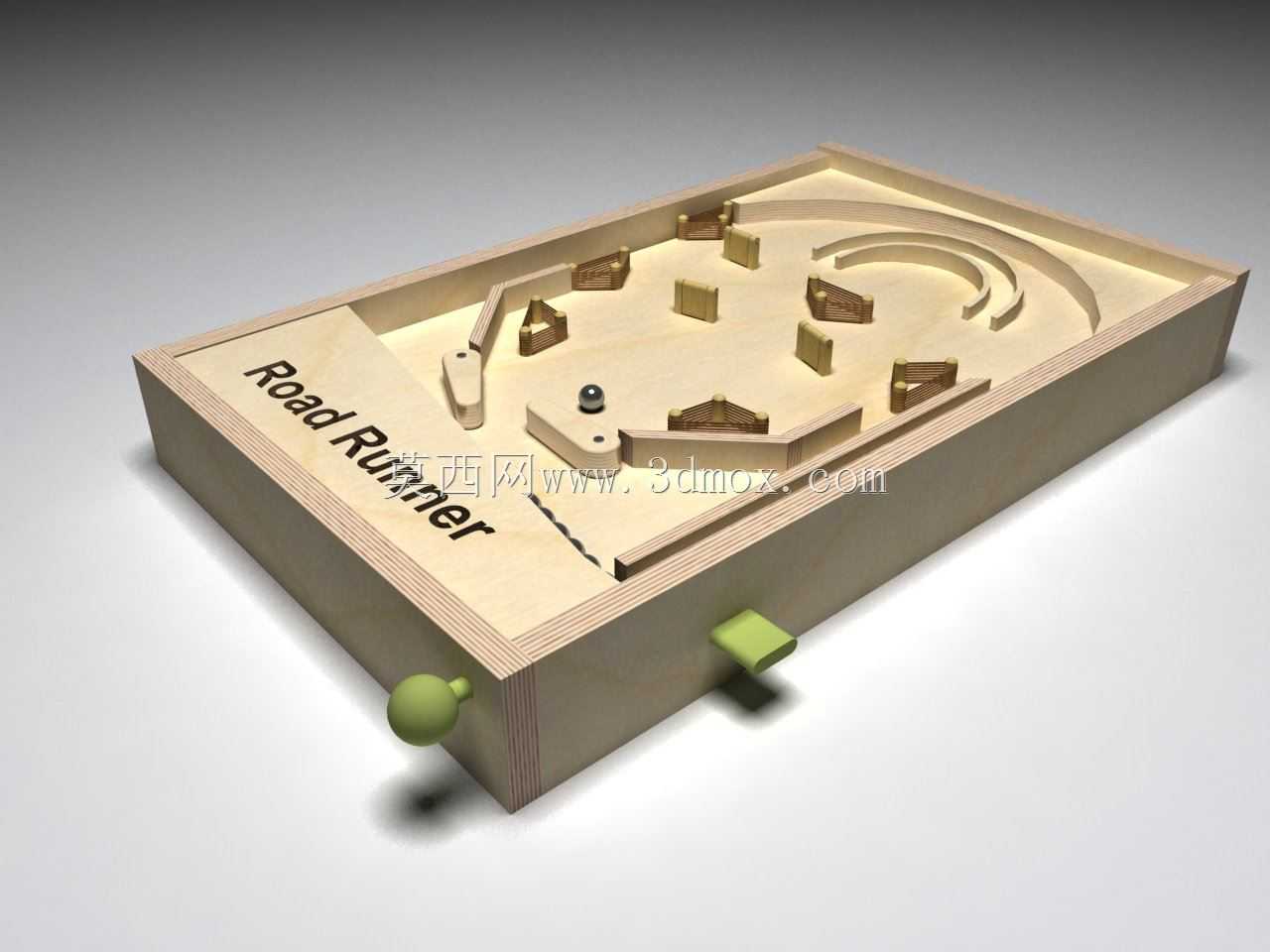

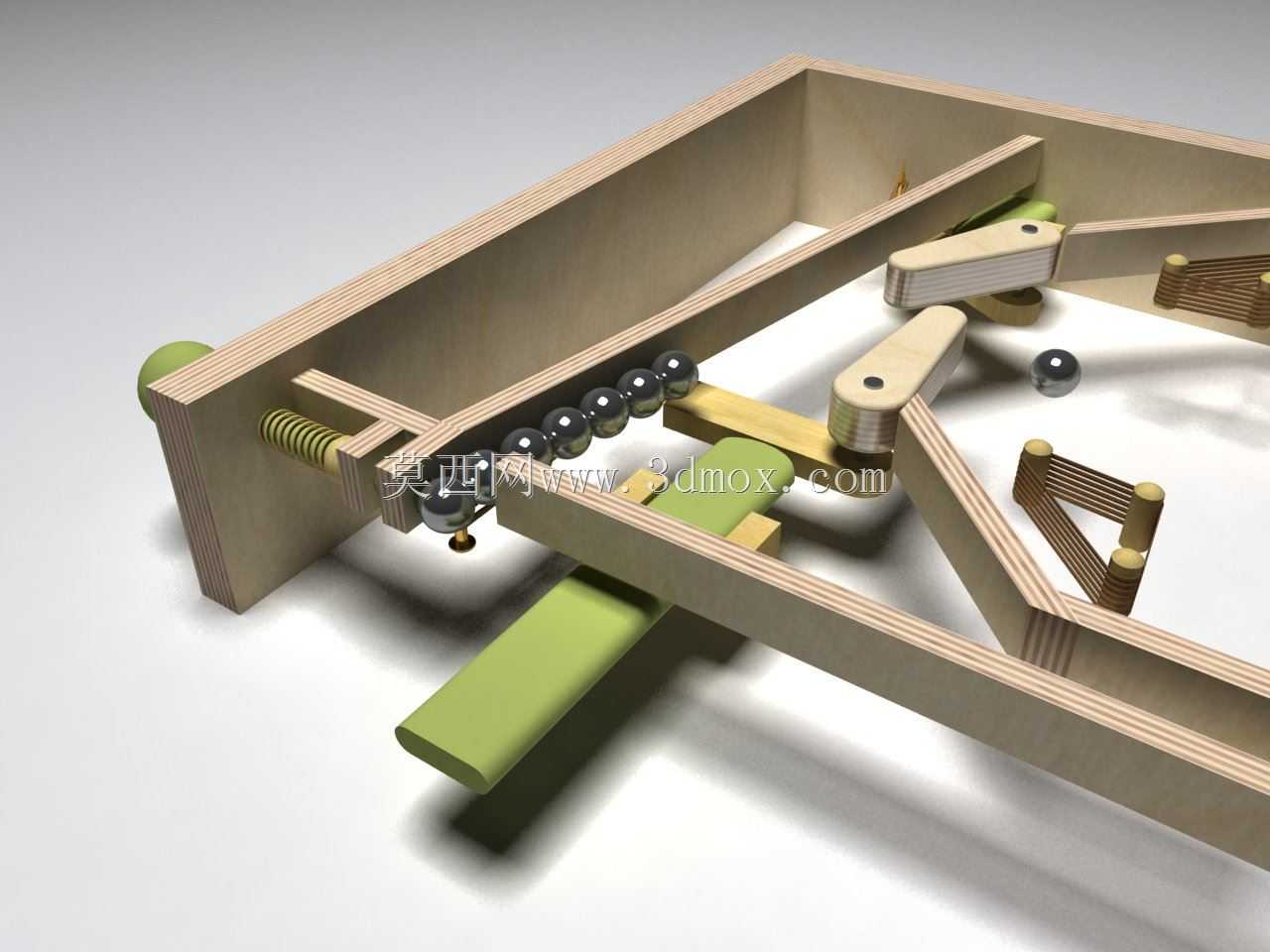

这款手动弹射类桌游装置，整体采用一体化盒式框架结构，外框选用多层胶合板材拼接成型，边角做倒钝处理避免使用过程中剐蹭划伤，整体外轮廓为规整长方体，可直接放置于平整桌面使用，无需额外固定安装，底部预留的防滑垫安装位可适配不同桌面材质，避免游玩过程中装置移位。装置的核心操控部件分布在盒体相邻的两个侧边，一侧为球形弹射操控端，采用圆头握柄搭配内置弹性复位结构，操控行程控制在15mm范围内，既保证弹射力度的可调范围，又避免行程过大导致的结构卡滞；另一侧为拨杆式操控端，用于游玩过程中承接下落的弹珠，调整弹珠的运行轨迹，两个操控部件均突出盒体侧面20mm，符合人体工学握持尺寸，长时间操作不易产生疲劳感。盒体内部的游玩区域做了分层结构设计，底层为平整的滑行基面，表面做打磨抛光处理降低弹珠滚动阻力，上层通过不同形状的木质挡块搭建出多段迂回的弹珠运行路径，包含弧形导向段、直线加速段、障碍碰撞区，不同挡块采用嵌入式安装固定在基面上，挡块高度统一为12mm，刚好限制直径10mm的金属弹珠不会脱离运行路径，同时碰撞时能产生清晰的反馈触感。弧形导向段采用多层薄板叠压成型，曲率经过反复调试，保证弹珠经过时不会出现卡滞或飞出路径的情况，障碍碰撞区的挡块采用三角形、矩形等不同几何形状，错落排布形成随机的反弹角度，提升游玩过程的不确定性与趣味性。装置的弹射端内置力度调节结构，通过调整弹性件的预压缩量，可适配不同年龄段使用者的操作力度需求，弹珠发射通道做了收口设计，保证每次发射的弹珠初始方向一致，避免出现偏射卡入结构缝隙的问题。内部所有木质部件的连接位置均做了公差匹配设计，拼接缝隙控制在0.2mm以内，既保证组装便捷性，又不会出现结构松动晃动的情况，整个装置无需额外金属紧固件，全部采用木质榫接加环保胶接固定，整体结构轻便且耐用性强，可作为休闲互动类文创产品、桌面减压装置使用，也可作为木质结构设计、手动机械结构教学的参考案例，其路径排布逻辑、操控部件的力反馈设计，也能为小型互动游乐装置的结构开发提供实际参考。
