可3D打印拼装式蝴蝶刀结构设计

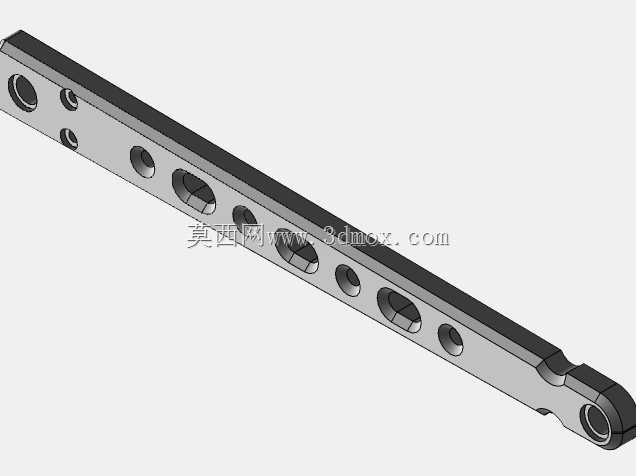

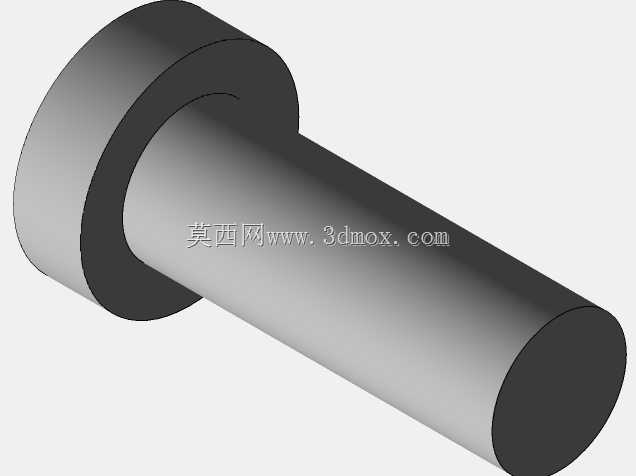

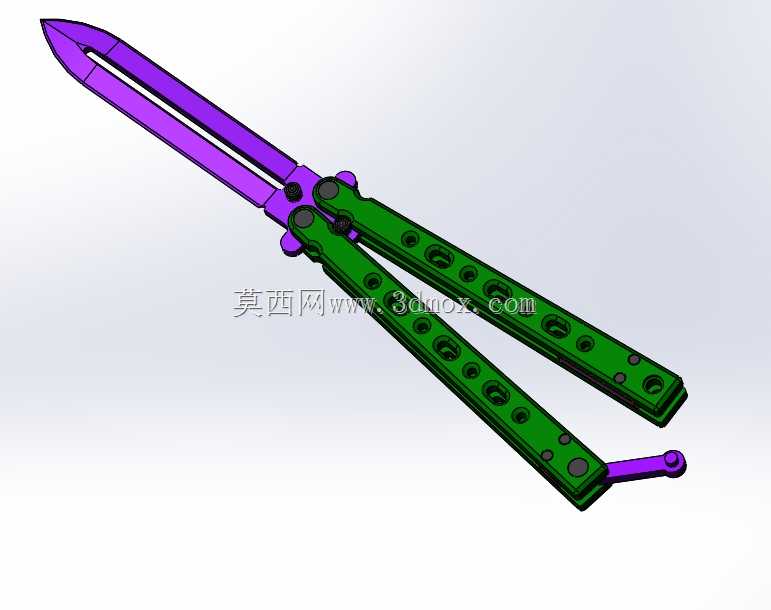

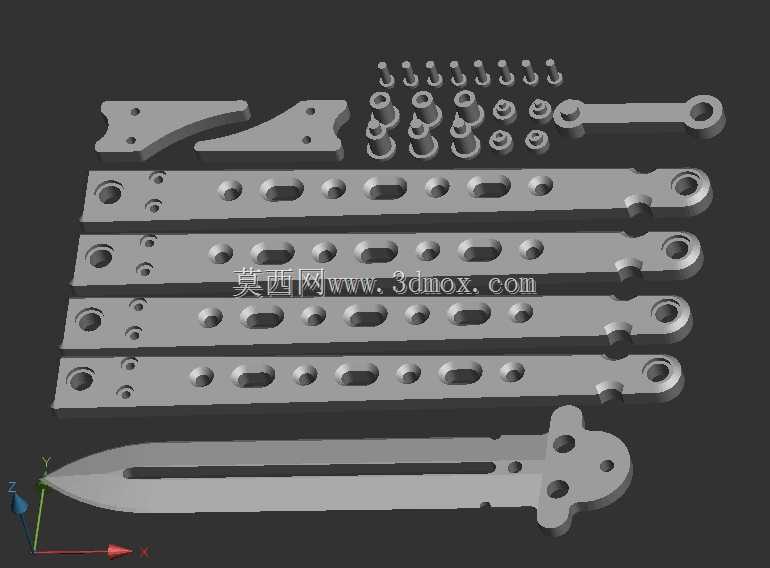

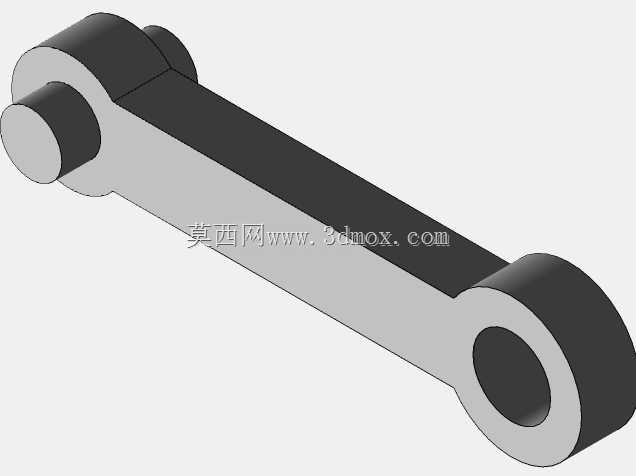

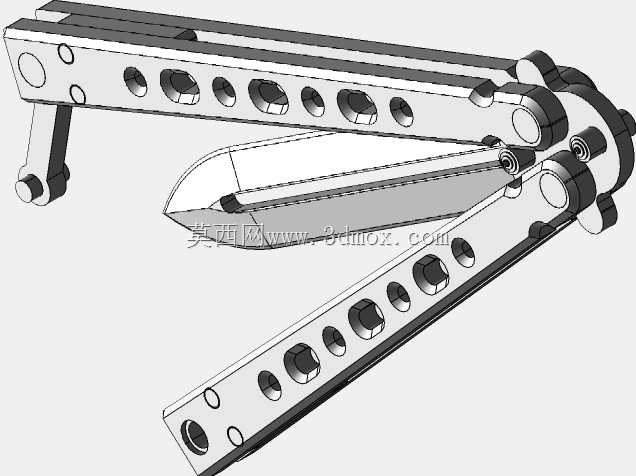

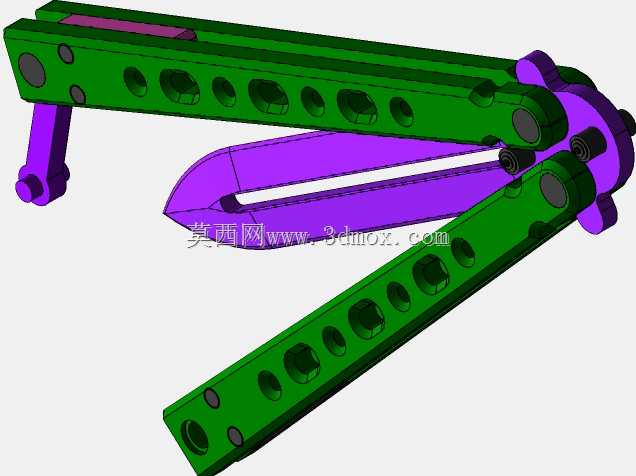

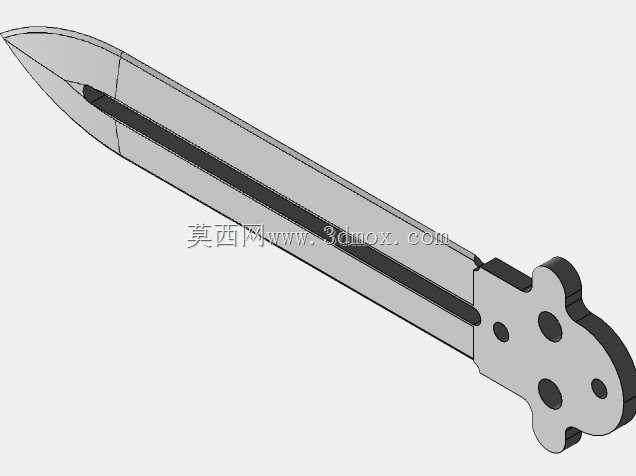

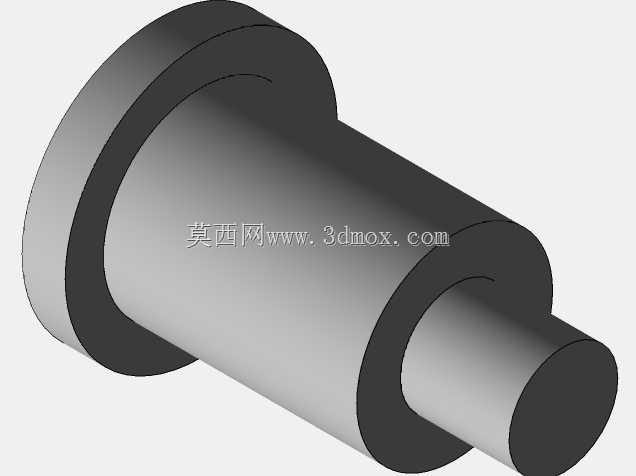

这款蝴蝶刀的三维结构设计，核心面向3D打印制作场景做了全链路的适配优化，整体结构完全围绕FDM熔融沉积成型的工艺特性做调整，所有部件的压合面都预留了适配PLA、ABS等常用打印耗材的过盈公差，装配时仅需少量胶水辅助固定即可完成整体拼装，无需额外的金属销轴、弹簧等标准件，打印完成后去除支撑即可进入装配环节，大幅降低了个人制作者的加工门槛。从实际使用场景来看，该结构并非作为功能性切削刀具设计，核心定位是蝴蝶刀花式操作的练习道具以及3D打印爱好者的拼装把玩件，整体采用无外露尖锐刃口的钝头设计，刀身部分做了对称的双片式镂空结构，既降低了打印过程中的材料消耗，也能有效控制整体重量，避免花式操作过程中脱手造成磕碰损伤。结构设计上，手柄部分采用双柄对称铰接布局，铰接位置的转轴孔与打印成型的一体式转轴做了间隙配合优化，转动阻尼经过反复调校，既可以保证手柄翻转时的顺畅度，也不会出现松垮晃动感，手柄表面的规则镂空孔位一方面是为了减轻整体自重，另一方面也能在打印过程中减少耗材收缩带来的形变，同时提升握持时的摩擦力，避免操作过程中打滑。刀身与手柄的铰接位置做了限位结构设计，翻转开合时可以精准到位，不会出现过转错位的情况，尾部的锁扣结构可以在手柄完全闭合时实现卡位固定，日常收纳时不会随意散开。从安装边界来看，所有部件的壁厚都控制在1.5mm以上，完全满足桌面级FDM打印机的最小壁厚打印要求，没有小于45度的悬空结构，打印时仅需在铰接位置添加少量易去除支撑即可，无需复杂的打印参数调整，普通用户使用默认打印参数即可完成所有部件的制作。整体装配完成后，各转动副的活动范围完全符合蝴蝶刀花式操作的动作需求，翻转过程中没有部件干涉，各连接位置的结构强度可以满足日常把玩练习的受力需求，不会因为反复翻转出现连接位置断裂的情况。
