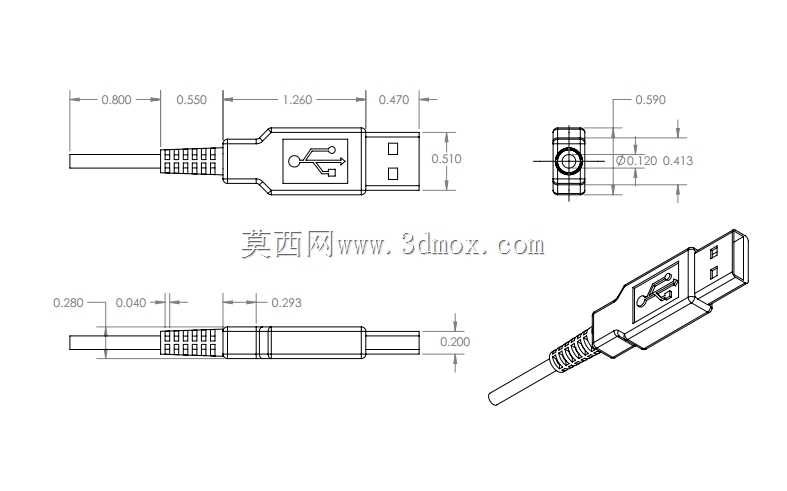

标准A型公头USB连接器结构设计

日常消费电子、工业控制设备里随处可见的USB公头，是实现设备间数据传输、低压供电的核心接插部件，这款A型公头的结构设计完全贴合通用USB接口的互配要求，可直接适配市面上绝大多数标准USB母座，不会出现插接过紧、松脱、针脚对位偏差的问题。从结构分层来看，整体分为金属屏蔽外壳、绝缘胶芯、接触端子、尾部线缆固定段四个核心部分，金属外壳采用卷边扣合结构，侧壁预留的弹性卡点能在插入母座后卡入母座外壳的定位凹槽，提供足够的插拔保持力，避免使用过程中受线缆拉扯出现接触不良的情况；外壳表面的滚花防滑段，既可以提升插拔时的手指摩擦力，也能增强外壳与注塑包覆层的结合力，防止线缆弯折时外壳与内部胶芯出现相对位移。绝缘胶芯采用耐高温的工程塑胶材质，内部按照标准间距排布四个接触端子，分别对应电源正、数据负、数据正、接地四个信号通路，端子的接触端设计成弧形凸起，插入母座时能和母座端子形成稳定的弹性接触，降低接触电阻，保证数据传输的稳定性与供电的可靠性；端子尾部设计成压接结构，可直接和线缆的线芯压合导通，不需要额外焊接，适合批量组装生产。尺寸设计上完全遵循USB-IF的标准规范，公头插接端的宽度、厚度公差控制在0.02mm以内，插入段长度满足母座的插接深度要求，不会出现插不到位或者插入过深顶坏母座内部结构的问题；尾部线缆固定段设计了多级台阶，和外被注塑层结合后能承受10kg以上的线缆拉力，满足常规使用场景下的拉扯强度要求，靠近线缆端的应力缓冲结构采用渐变锥度设计，能分散线缆反复弯折时的应力集中点，避免线芯在根部断裂，提升接头的使用寿命。建模过程中对所有配合面都做了公差预留，金属外壳和绝缘胶芯之间采用过盈配合，装配后不会出现松动，端子和胶芯的卡槽配合也做了防呆设计，组装时不会出现端子装反、错位的问题，整体结构完全符合量产加工的工艺要求，既可以作为电子设备接口设计的参考模型，也能用于接插件结构教学、装配干涉验证等场景。
