自制RC遥控轮式小车结构设计方案

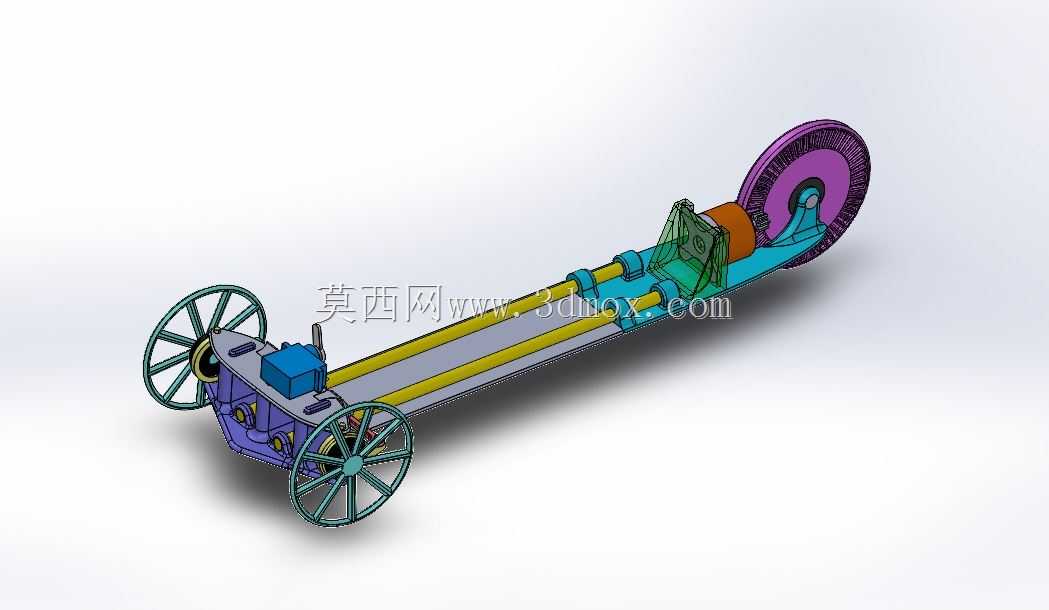

这款轮式遥控小车的设计，最初瞄准的是个人DIY爱好者、青少年科创实践的落地场景，区别于市售一体化RC遥控车，整套结构完全采用可自主加工、采购门槛极低的标准件与可打印部件搭建，不需要依赖开模定制的专用零件，普通爱好者借助桌面级3D打印机、常规木工工具就能完成整机组装。从结构布局来看，整车采用长轴距单梁承载设计，主梁作为核心安装基准，前后轮组、动力单元、控制模块全部沿主梁轴线排布，这种布局的优势在于安装边界清晰，所有部件的安装位都预留了足够的调整余量，不需要高精度的工装夹具就能完成装配定位，前后轮距、轴距都可以根据实际选用的轮组尺寸做小幅调整，适配不同规格的RC动力套件。行走部分采用大直径辐条轮结构，轮组通过滑板轴承与轮轴连接，转动阻尼小，对非铺装的粗糙路面适应能力更强，木质定位销承担了轮组轴向限位、结构件快速定位的作用，相比金属螺丝定位，木质销钉加工难度低，装配时不需要攻丝，出现磕碰损坏时更换成本极低。动力端采用后置单轮驱动布局，驱动轮配套大直径减速齿盘，搭配标准RC动力电机即可输出足够的起步扭矩，不需要额外加装复杂的减速箱结构，控制模块安装在车体前部的安装位上，重心靠前，能抵消后置动力单元带来的重心后移问题，避免急加速时出现翘头翻覆的情况。设计过程中特意将所有非受力结构件都设置为适合3D打印的壁厚，打印时不需要添加大量支撑，常规PLA、PETG耗材就能满足结构强度要求，受力较大的连接位预留了金属嵌件的安装槽，长期使用也不会出现连接孔开裂的问题。整车的安装边界充分考虑了桌面级3D打印机的成型尺寸，所有单独的打印部件尺寸都控制在常规200mm成型尺寸打印机的加工范围内，不需要拼接打印就能完成单个零件的制作。作为初代原型结构，这套设计预留了足够的改进空间，比如后续可以加装转向舵机实现前轮转向、更换避震结构提升路面适应性，也可以调整主梁长度搭载更多功能模块，适配不同的科创竞赛、DIY改装需求，整套结构的装配逻辑清晰，零件之间的连接关系简单，也适合作为机械结构教学的实操案例，帮助初学者理解轮式行走设备的动力传递、部件定位、重心匹配的基本设计逻辑。
