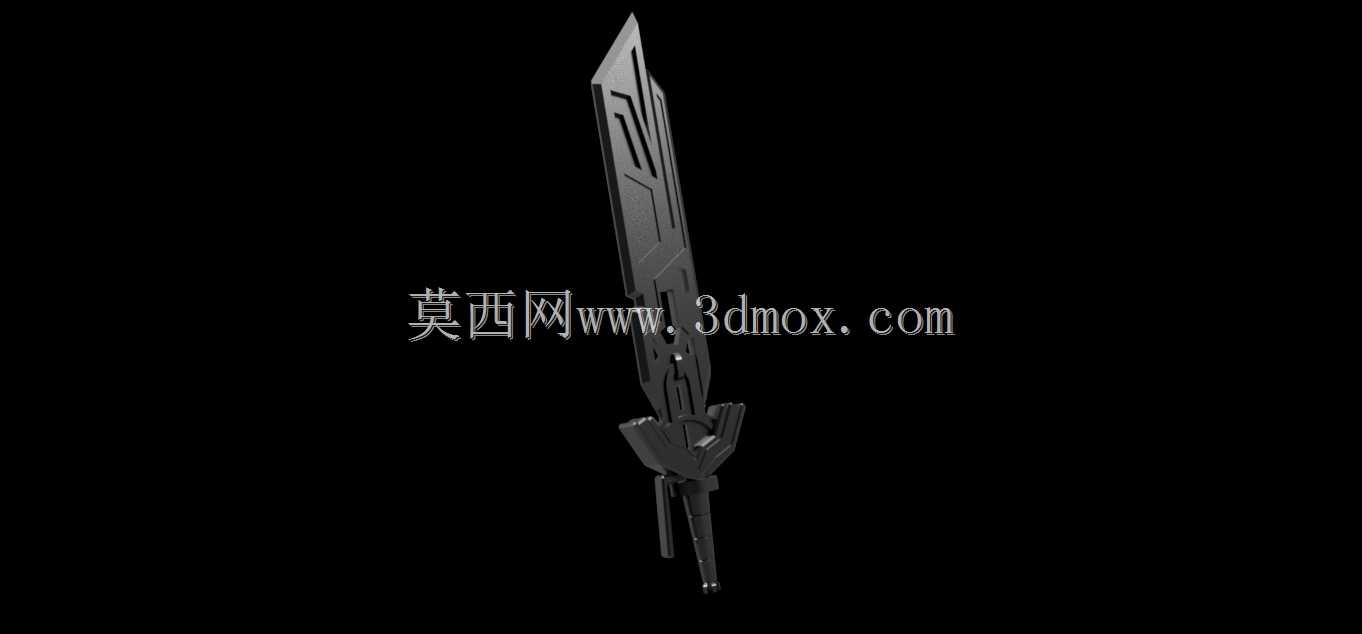

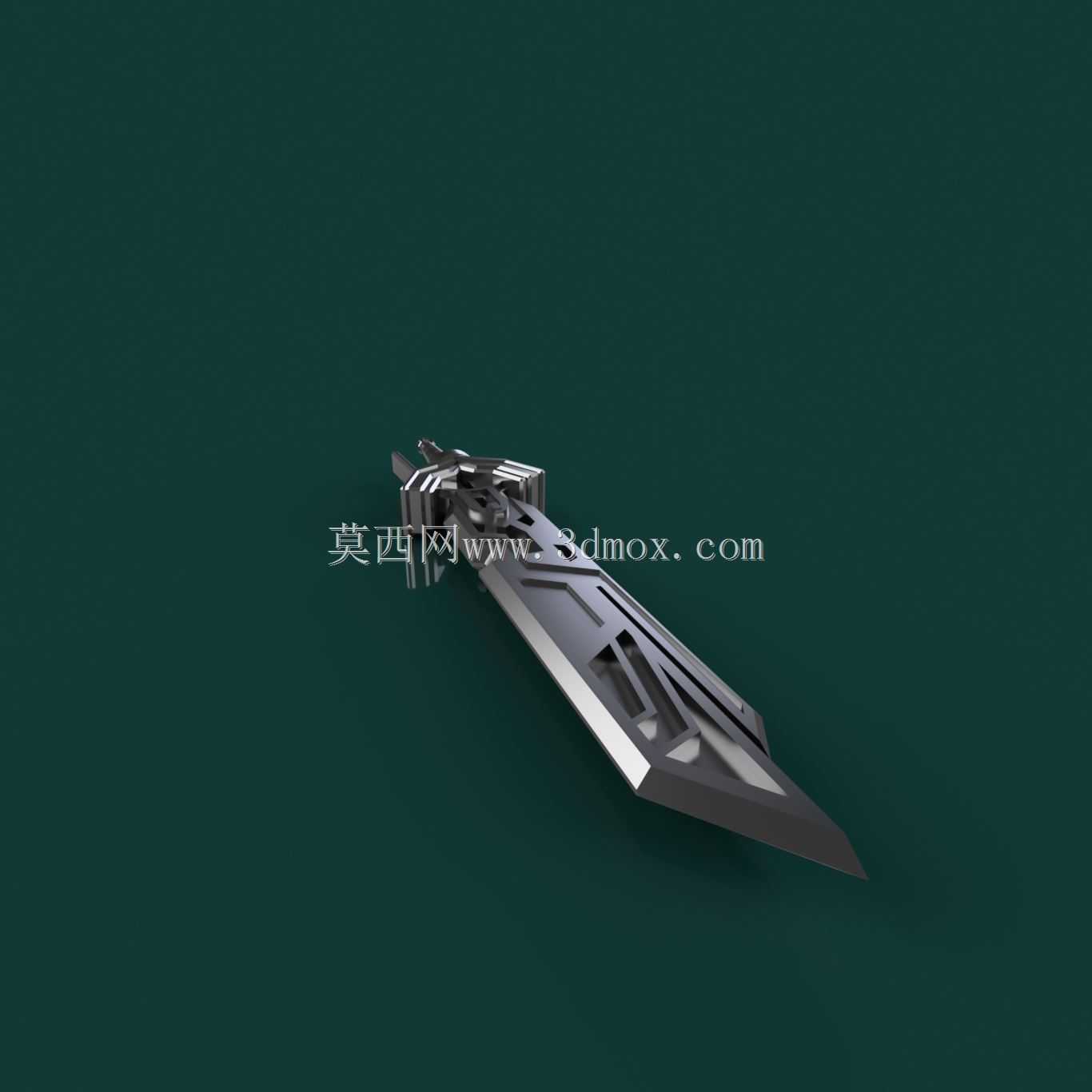

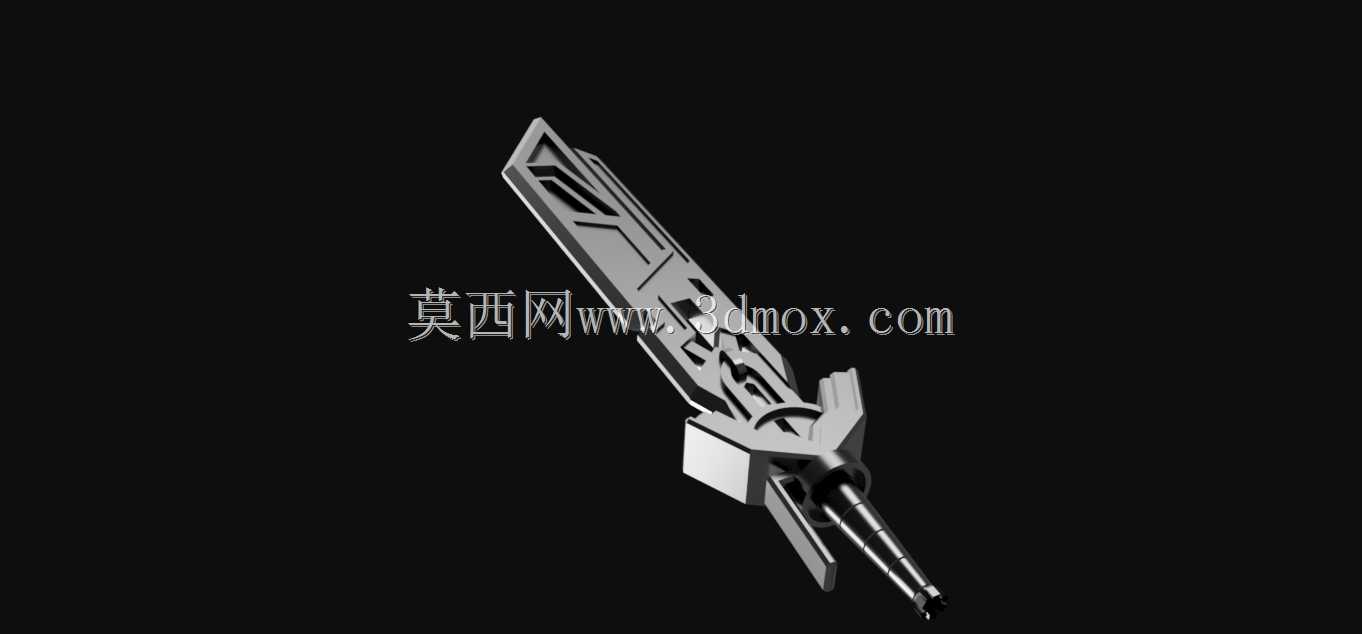

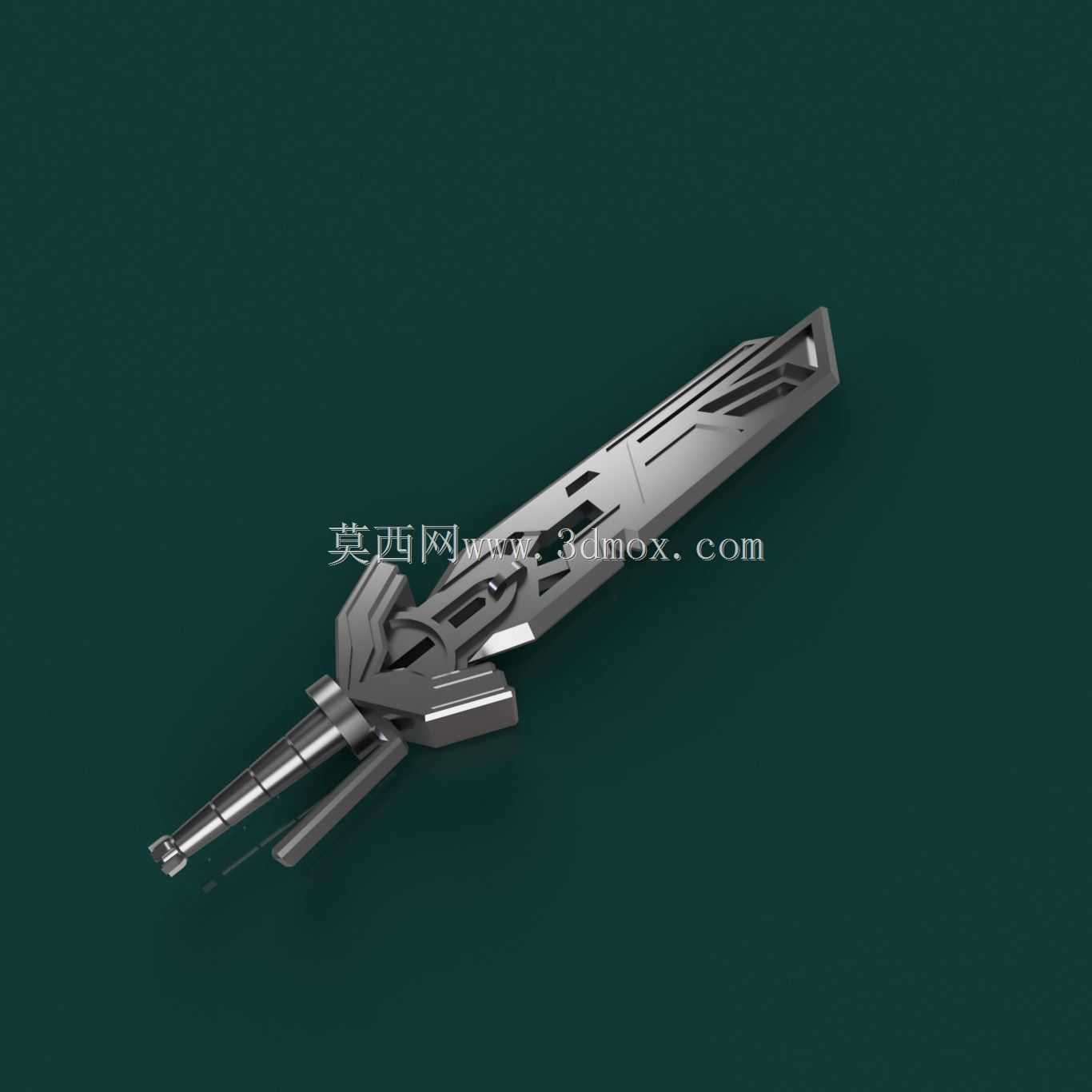

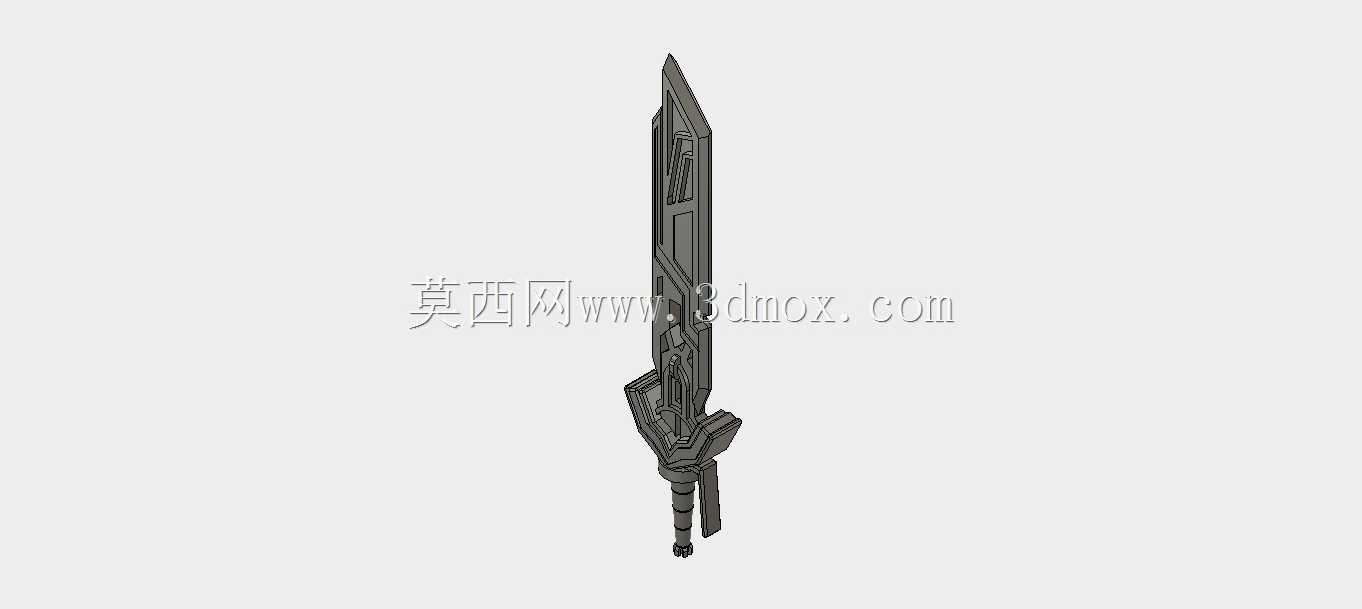

变形金刚主题星刀剑道具结构设计

这款科幻风格刀剑道具的结构设计，最初面向影视道具制作、主题展陈装置以及潮玩手办的配套开发场景，在结构规划阶段就兼顾了实体复刻的加工可行性与视觉还原度。从实际用途来看，该结构既可以作为1:1比例cosplay道具的轻量化结构基底，也可缩放比例后作为拼装模型的核心配件，适配不同场景下的装配需求。设计过程中优先考虑了手持握持的人机尺寸，手柄段做了分段式防滑棱结构，每段棱边的倒角半径控制在1.2mm，既避免锐边划伤，也能保证握持时的摩擦力，长时间持握不会出现滑脱问题。剑身主体采用了多段阶梯式的几何切面设计，没有冗余的曲面过渡，所有棱线均做了等宽的凸台强化结构，在采用树脂3D打印或者ABS注塑加工时，能有效降低薄壁结构的翘曲变形概率，剑身最薄处的壁厚控制在2.5mm，既保证视觉上的锋利感，也能满足日常展示、轻度把玩的结构强度要求。护手位置做了对称式的外扩几何造型，向外延伸的边界距离手柄中心轴线42mm，刚好能在持握时挡住手部前滑的路径，同时外扩结构的内部做了十字形加强筋，不需要额外增加壁厚就能提升抗冲击性能，即使道具意外跌落也不容易出现护手断裂的问题。剑尾的配重段做了阶梯收窄的结构，整体重心控制在护手前35mm的位置，持握时不会出现头重脚轻的晃动感，适配长时间手持展示的需求。在安装边界的设计上，剑身与手柄的连接采用了嵌入式方榫结构，榫头长度为18mm，配合0.1mm的装配公差，组装时可以直接卡接固定，也可以根据加工材质的不同选择涂胶加固，不需要额外设计连接螺丝孔位，简化后期装配工序。整个结构的所有分型面都沿着几何棱线布置，不管是采用拆分打印还是开模注塑，都能最大程度减少合模线对外观的影响，后期打磨修整的工作量可以降低40%左右。针对不同的加工场景，结构上预留了0.2mm的表面处理余量，不管是做喷漆做旧、金属镀层还是水贴装饰，都不会因为表层处理导致装配公差超标。剑身表面的凹槽装饰结构深度控制在0.8mm，既可以在涂装时做出分色层次感，也不会因为凹槽过深导致积漆、清理困难的问题。
