矩形格栅式热轮壁壳结构设计

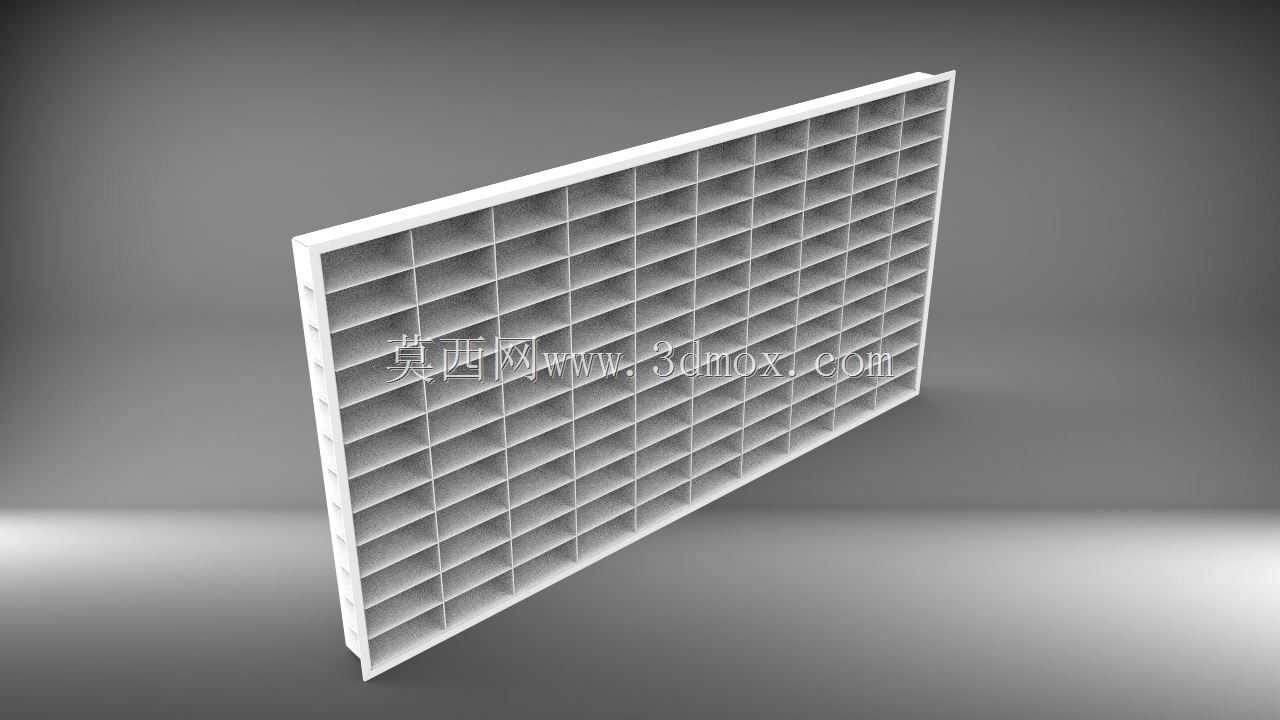

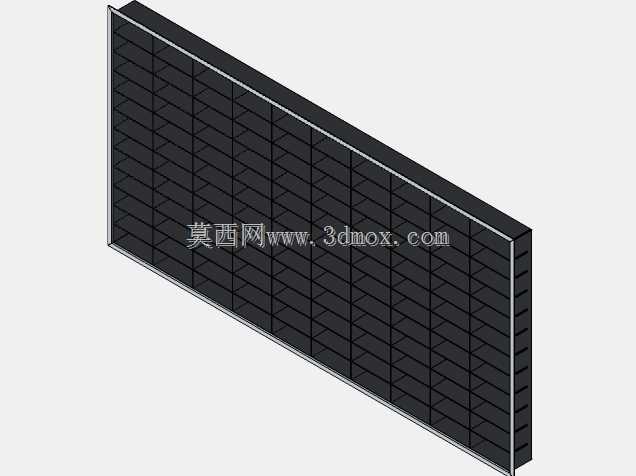

　　在暖通换热系统的转轮式热回收机组段内，这类格栅式壁壳是承托热轮芯体、规整气流流道的核心配套构件，日常多布置在新风机组的热交换段两端，或是工业余热回收装置的芯体围护位置，既要承担芯体的侧向限位作用，也要对进出换热芯的气流做初步整流，避免气流偏冲导致芯体局部换热效率折损。从结构设计逻辑来看，整体采用等距分格的矩形格栅构型，边框做了加厚处理，侧边预留的沉孔位是用于和机组框架做螺栓锁附，安装时不需要额外焊接固定，适配常规段式空调机组的法兰对接边界，能直接嵌入标准模数的机组段框架内，不需要对原有机组结构做二次裁切改造。格栅的单格尺寸经过流场仿真校核，格筋宽度控制在既能保证结构刚性、又不会产生过大风阻的区间，格筋沿气流方向做了微小的拔模斜度，

　　一方面是满足注塑或钣金冲压的脱模/成型工艺要求，另一方面也能减少气流穿过时的沿程阻力，避免格筋背风面产生涡流区带起冷凝水挂壁。边框内侧的台阶结构是用于卡装热轮芯体的密封胶条，安装时芯体推入后胶条会被压紧在台阶面与芯体端面之间，阻断未经过芯体换热的旁通风流，保证热回收效率达到设计阈值。从安装边界来看，整体外轮廓为规整矩形，厚度方向尺寸适配常规换热机组的段间预留间隙，侧边安装孔的孔距遵循通用通风设备的安装模数，不管是搭配转轮式全热交换器，还是用于显热回收段的芯体围护，都能直接匹配对应规格的机组框架，不需要重新配打孔位。格筋的排布方向和热轮的旋转轴向保持垂直，气流穿过格栅时会被均匀分割成多股平行流，均匀覆盖热轮的整个迎风面，

　　避免芯体局部区域流速过高造成的芯体磨损，或是局部流速过低导致的换热面积浪费。在日常运维场景中，这种格栅式壁壳的平整格面也便于后期清理积灰，不需要拆解整个机组段，直接从检修口就能擦拭格筋表面附着的尘垢，对于新风系统常遇到的积尘堵塞问题，这种大分格的格栅结构比密纹防护网的维护周期更长，风阻衰减速度也更慢。设计时特意将格筋的交接位置做了圆角过渡，避免应力集中导致的运输或安装过程中开裂，边框的外角也做了小圆弧处理，避免安装作业时划伤施工人员的防护手套。在不同的应用场景下，这类壁壳也可作为通风口的整流构件使用，比如大型设备的散热通风口处，安装该构件后可以将紊乱的出风整理成均匀平行流，提升散热气流的有效覆盖范围，同时也能阻挡大体积杂物进入设备内部，兼顾防护与整流的双重作用。
