口袋妖怪主题马克斯药剂容器造型设计

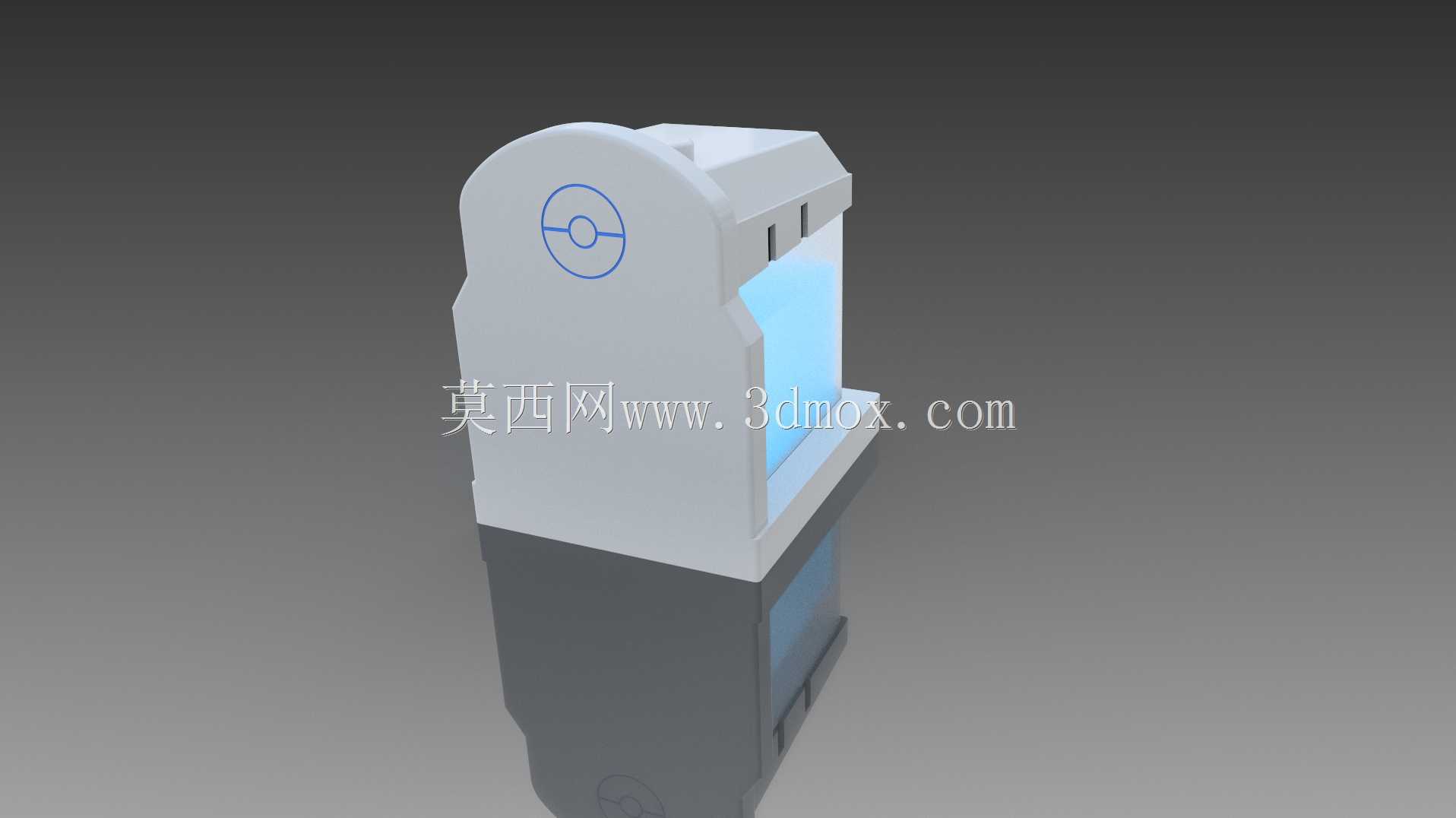

　　做这个模型的初衷，是之前接的一个潮玩手办配套道具的定制需求，客户要做宝可梦主题的桌面摆件，其中伤药类道具是整套系列里辨识度最高的品类之一，马克斯药水作为能拉满单个宝可梦HP的经典道具，是很多玩家情怀点所在，所以在结构还原上花了不少心思。首先说应用场景，这个模型目前主要适配两个方向，一个是1:1比例的cosplay手持道具，另一个是缩比后搭配比例手办的场景配件，还有一部分客户会把它改造成小夜灯、桌面收纳盒的外壳，毕竟方正的腔体结构有不错的内部空间利用率。

　　设计的时候最先卡的是比例边界，1:1版本的整体外轮廓尺寸控制在180mm×120mm×120mm，这个尺寸刚好是成年人单手握持不费力的大小，放在桌面也不会占用过多空间，安装边界上底部做了10mm高的平底承托结构，不管是直接摆放还是加装发光底座，都能保证足够的接触面积，不会出现倾倒的问题。缩比版本按照常用的1:12、1:8手办比例做了参数化关联，调整的时候只需要缩放整体比例，不用单独改壁厚，能省不少二次修改的时间。

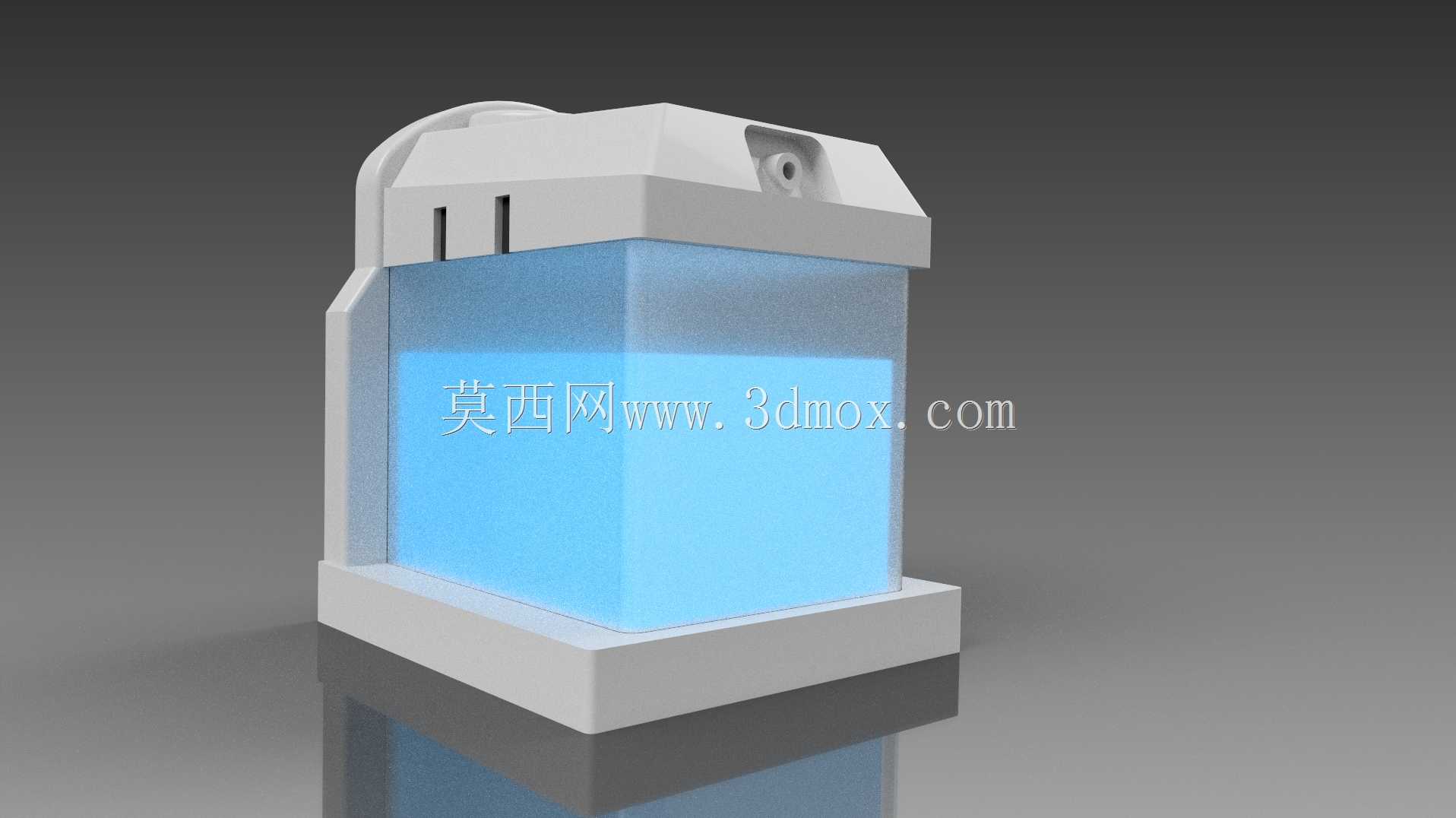

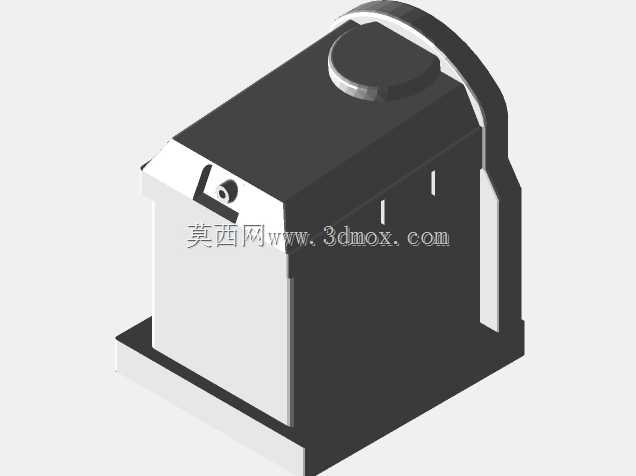

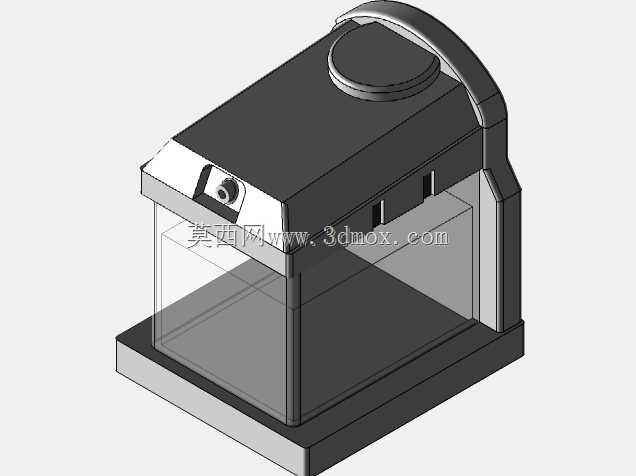

　　结构上拆成了三个独立部分，最上方的灰色顶盖、中间的透明储液腔、底部的承托底座，拆分逻辑是考虑到后期3D打印或者注塑开模的可行性，顶盖部分做了2mm的均匀壁厚，侧面预留的两个窄槽是模拟原版道具的散热孔结构，顶部的凸起喷嘴位置做了0.5mm的内凹细节，不用后期二次打磨就能有清晰的轮廓。中间的腔体部分是整个模型的视觉重点，原版设定里是半透明容器装着蓝色药液，所以建模的时候特意把腔体分成了内外两层，外层是透明PC材质的壁厚2mm的外罩，内层是模拟药液填充的实体结构，两层之间留了0.2mm的间隙，后期做表面处理的时候，外层喷透明光油，内层做半透蓝色磨砂效果，打光之后就能呈现出药液在容器里的通透质感，不会像整体打印半透蓝那样发闷。

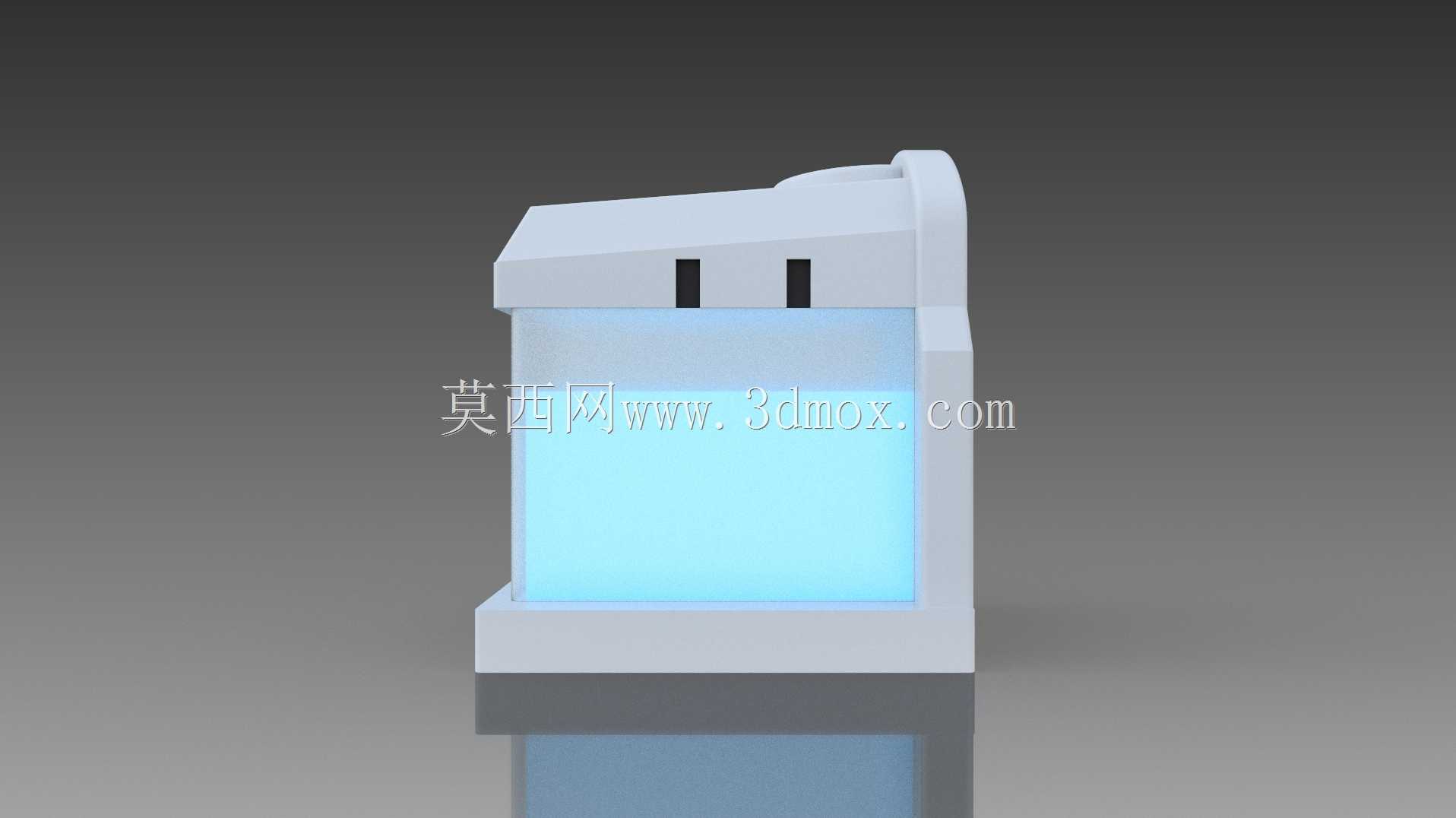

　　一开始做第一版的时候，把药液部分做的和腔体齐平，打样之后发现视觉上太满，没有液体的通透感，后来把药液的上表面往下调整了15mm，做了轻微的液面弧度，还在液面边缘加了0.3mm的凸起模拟液体表面张力，效果一下子就出来了。还有顶盖和腔体的连接位置，一开始做的是直插结构，打样之后插拔几次就出现了磨损松动的问题，后来改成了1°的锥度配合，插装的时候有明显的阻尼感，既不用额外加卡扣，也能保证连接的稳定性，拆取也很方便，如果客户要改造成收纳盒，直接把内层的药液结构去掉，就能在腔体里放小耳钉、回形针这类桌面小物件。

　　底座部分做了和顶盖呼应的斜切边角，和腔体连接的位置做了一圈1mm宽的止口，装配的时候能快速定位，不会出现装偏的问题，底部四个角做了0.5mm的小圆角，避免放置的时候刮花桌面。整个模型的所有棱角都做了R0.3-R0.5的圆角处理，没有尖锐的边角，不管是做手持道具还是桌面摆件，都不会出现划伤的问题，符合日常用品的安全要求。

　　从实际落地的反馈来看，这个结构不管是FDM打印还是光固化打印都有不错的适配性，没有大角度的悬空结构，打印的时候不需要加太多支撑，外层透明件如果用光固化打印的话，层纹处理完之后通透度能达到很不错的效果。之前有客户把这个模型改造成了小夜灯，在底座里加装了LED灯板，光线透过蓝色的内层结构散出来，氛围感很强，还有做cos道具的客户在顶盖里加了按压式的喷雾结构，按动顶部的喷嘴就能喷出细雾，还原道具的使用效果，这也是当初做分体结构的时候预留的改造空间，没有把内部结构做死，给后期的二次创作留了足够的余量。

　　建模的时候所有配合尺寸都留了合理的公差，3D打印的版本公差控制在0.2mm以内，注塑开模的版本可以直接把公差调整到0.1mm，不用重新做结构修正。腔体的透明部分和上下灰色部分的配色分界清晰，分件位置刚好卡在颜色分界线上，后期做分色处理的时候不需要做复杂的遮盖，能节省不少后处理的时间。
