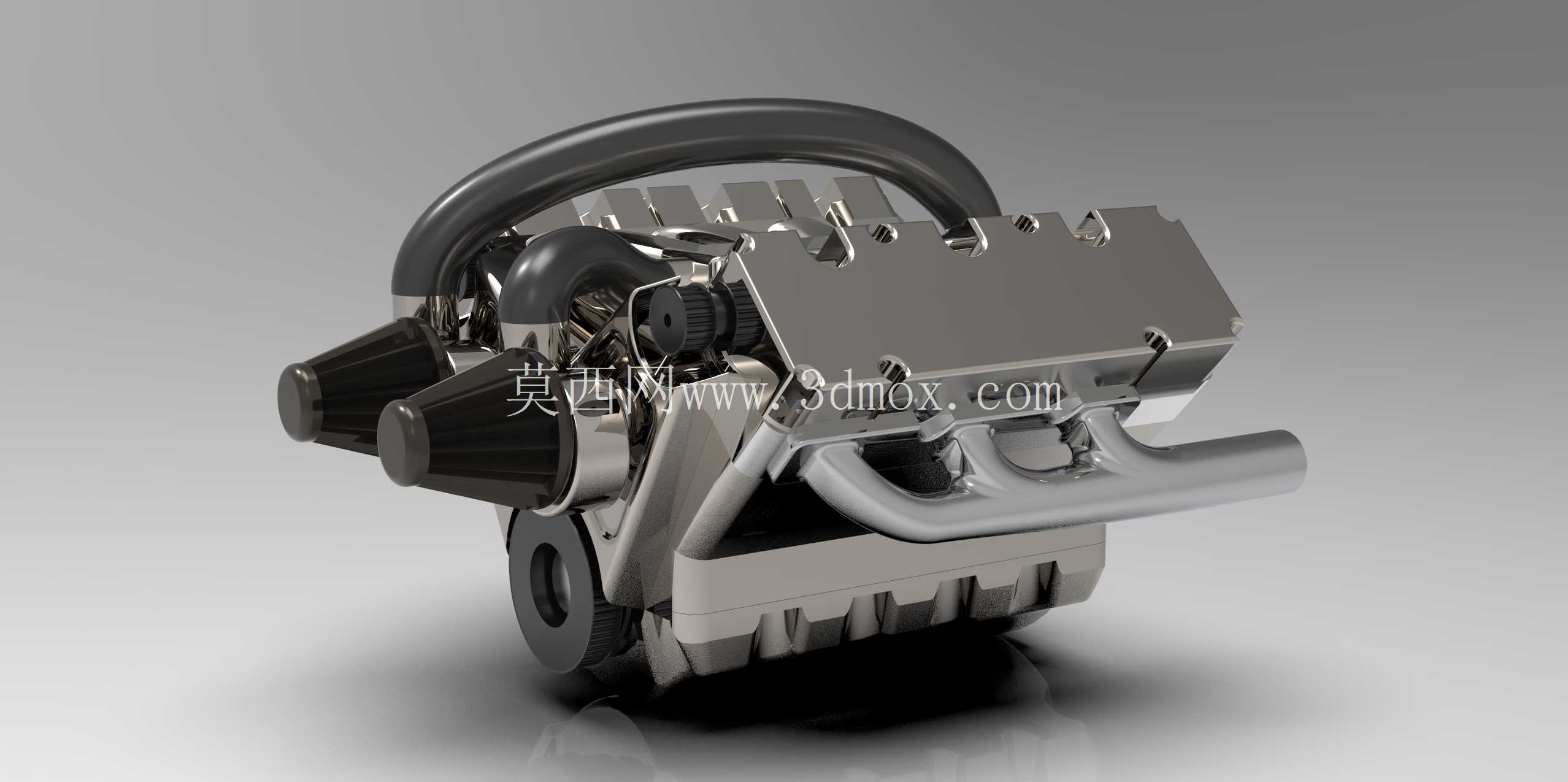

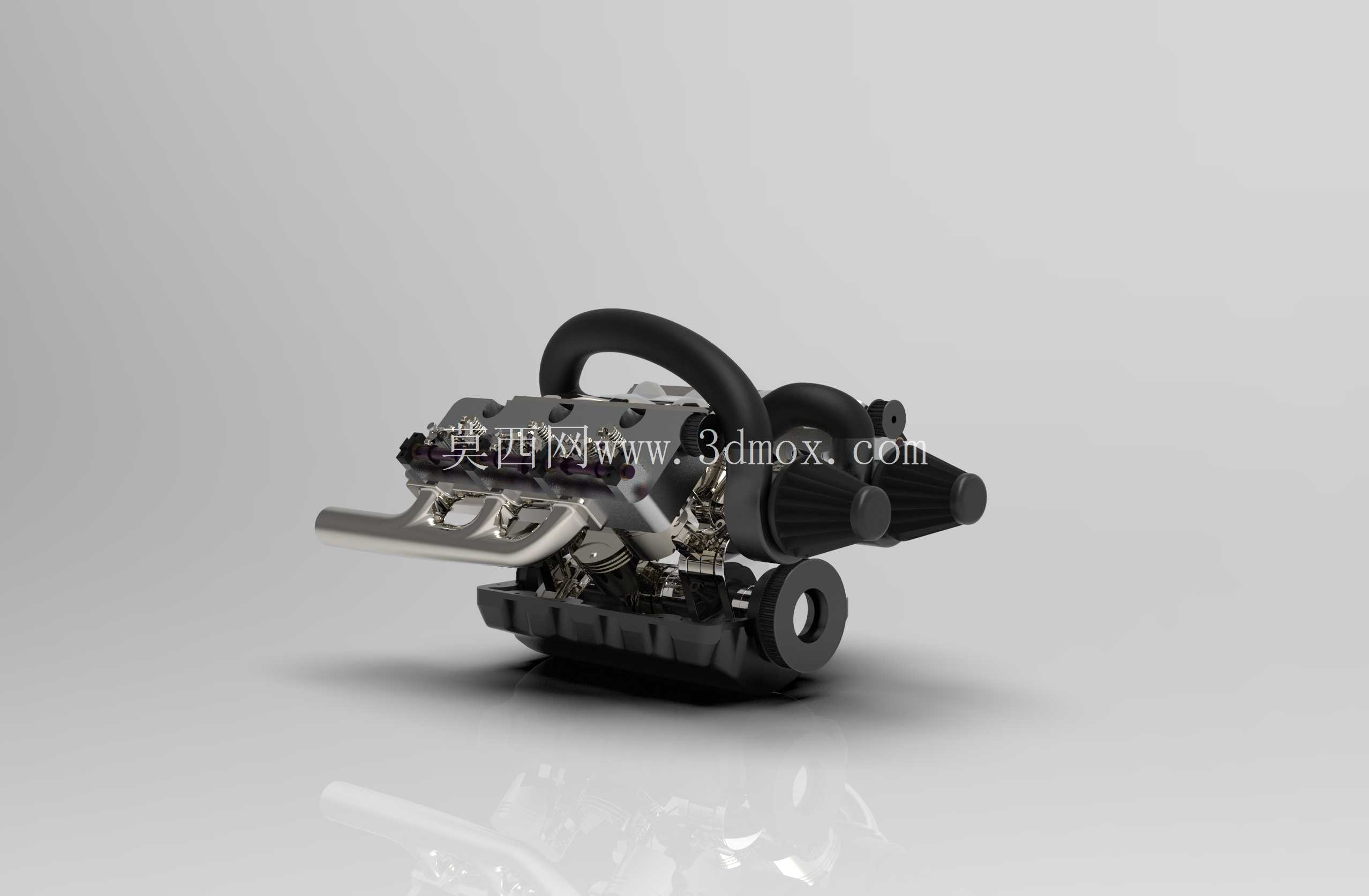

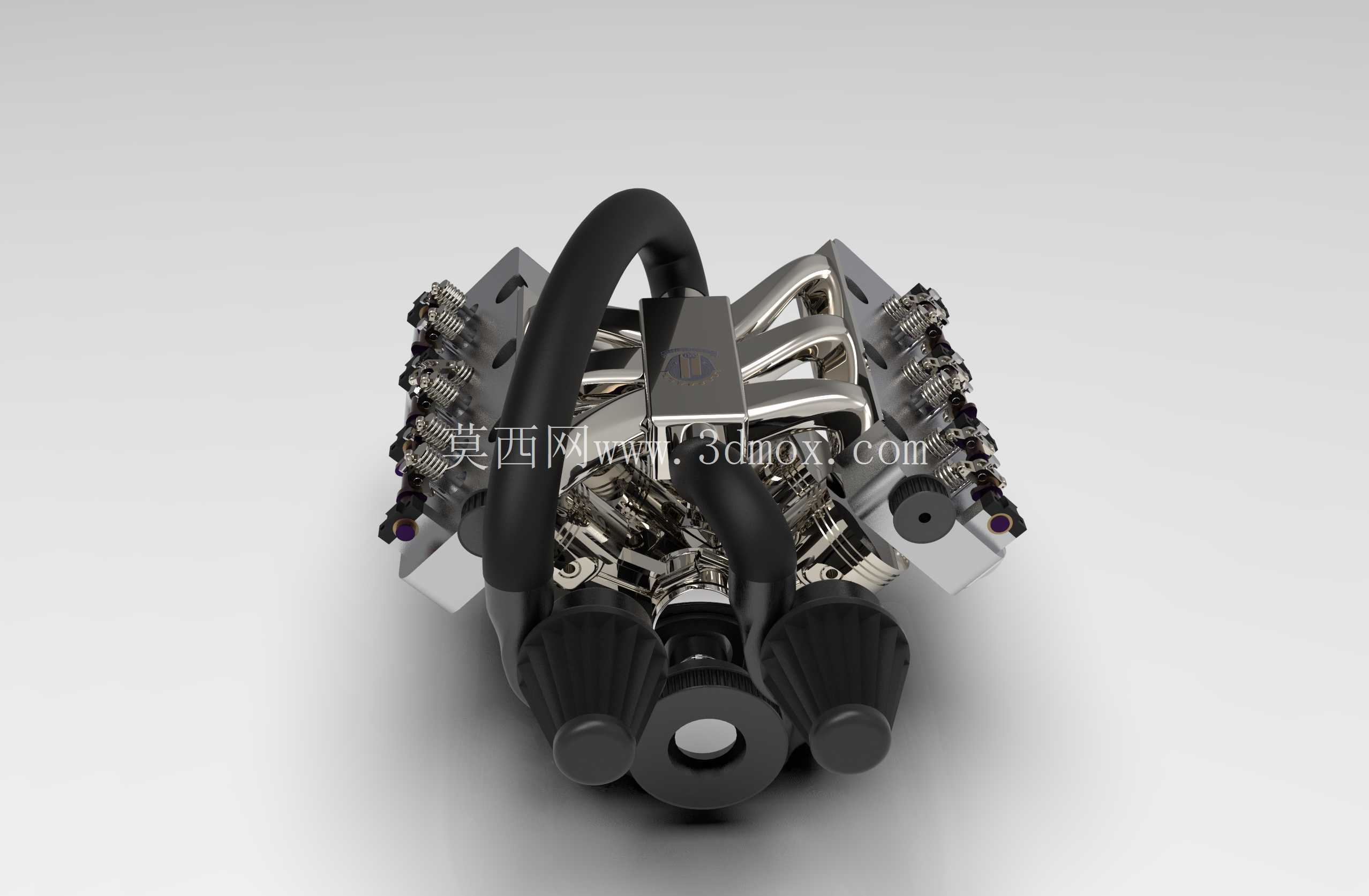

在乘用车、轻型商用车以及小型工程机械的动力配套领域,V型六缸发动机始终是兼顾动力输出平顺性与机舱布置紧凑性的核心选择,这类动力单元的三维结构建模,需要完全贴合实际量产机型的装配逻辑与运动干涉边界,不能仅做外观曲面的堆砌。从实际工程应用场景来看,这类动力单元常被匹配在中高端乘用车、中型公务艇以及小型固定式发电机组上,不同场景下的安装边界存在明显差异:车载场景下需要预留前舱悬置安装点、散热系统管路对接空间以及周边附件的装配间隙,船用场景则需要额外考虑排气歧管的防水走向、机脚的减震冗余设计,固定式机组场景要对齐输出轴与发电机输入端的同轴度公差。
建模过程中首先要梳理清楚核心运动部件的配合关系:曲轴的曲拐夹角按照120度均匀布置,这是V6机型实现一阶、二阶振动自平衡的核心结构基础,对应的活塞连杆组需要严格匹配曲拐的回转半径,活塞在上止点、下止点位置时,连杆与气缸壁的侧压力夹角需要控制在合理区间,避免实际运转中出现敲缸、偏磨的问题。气缸盖部分的进排气道走向采用了对称式布局,两侧缸盖分别对应三缸的进排气门布置,气门弹簧的座圈位置、凸轮轴的轴承孔位都需要与缸盖的冷却水道、润滑油道预留足够的壁厚,避免实际加工中出现壁厚不足导致的渗漏、开裂问题。进气歧管采用了等长度设计,保证各缸的进气谐振效应一致,避免不同气缸的充气效率差异导致的动力输出波动,排气歧管则采用了集合式走向,三元催化器的安装接口位置预留了足够的法兰连接空间,同时避开了转向助力泵、空调压缩机等前端附件的安装区域。前端轮系的布置需要计算好各附件带轮的包角,发电机、水泵、空调压缩机、张紧轮的位置排布既要保证皮带传动的效率,也要预留后期维护时的拆装空间,不需要拆卸周边大部件就能完成皮带更换、张紧轮调整的操作。
油底壳的造型采用了深浅腔结合的设计,在车辆倾斜、急加速急减速工况下,能保证机油集滤器始终浸没在机油液面以下,避免出现机油泵吸空导致的润滑失效,同时油底壳的最低位置要高于前副车架的最低点,避免车辆通过颠簸路面时磕碰油底壳造成机油泄漏。整个模型的装配过程完全按照实际发动机的装配工艺顺序搭建:从缸体为基准,先安装曲轴、主轴瓦、止推片,再装配活塞连杆组、缸盖、气门机构,之后安装正时系统、前后端盖、油底壳,最后装配进排气系统、前端轮系以及各类传感器、附件支架,所有配合面的螺栓孔位置、定位销孔都完全对齐,不存在错位、干涉的问题。
对于结构设计从业者来说,这类模型可以直接作为动力总成布置的参考基准,在整车总布置阶段快速完成机舱内的硬点对齐,核对动力单元与周边覆盖件、悬架塔顶、防火墙体的间隙是否满足设计要求;对于三维建模学习者来说,可以通过拆解模型理解往复式内燃机的运动逻辑,掌握复杂装配体中运动部件与固定部件的干涉检查方法,熟悉动力类零部件的设计公差配合要求。建模时还特意还原了发动机表面的各类细节特征,比如缸体上的加强筋布置、机油标尺的安装位置、各类传感器的接插件朝向,这些细节虽然不影响核心运动功能,但在实际工程中直接影响装配工艺性与后期维护便利性,比如机油标尺的位置如果布置在排气歧管侧,会导致热态时机油标尺温度过高,操作人员检查机油液位时容易被烫伤,接插件朝向如果正对轮胎飞溅的泥水方向,会导致传感器接插件腐蚀失效。整个动力单元的外形尺寸按照主流3.0L排量V6机型的实际参数还原,长度方向控制在合理区间,能适配多数横置、纵置平台的前舱布置需求,宽度方向因为V型夹角的设计,比直列六缸机型缩短近三分之一,大幅降低了前舱的横向布置压力,高度方向则预留了进气歧管、气门室盖的安装空间,不会与引擎盖内板发生干涉。
