法兰连接式手动角阀结构三维设计

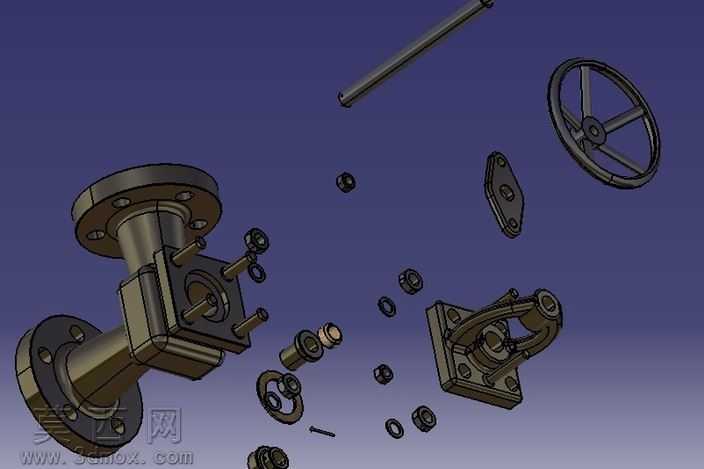

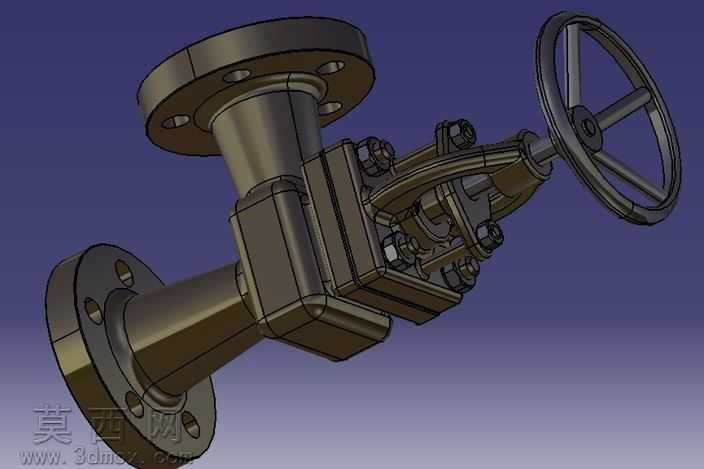

本作品为手动法兰式角阀的三维结构设计，整体建模过程围绕角阀的实际功能结构展开，先梳理角阀的流体转向通断核心逻辑，确定进出口呈直角排布的整体布局，再逐一对各零部件进行参数化建模。首先构建两端的法兰连接结构，按照法兰连接的标准尺寸参数，绘制法兰盘的基体轮廓，精准布置法兰盘上的螺栓通孔位置，还原法兰端面的密封面结构，保证法兰部分能够匹配对应通径的工业管道安装需求。随后构建阀体的流道部分，针对角阀直角转向的流道特征，做平滑的流道内壁过渡处理，避免流体经过转角时出现过大的阻力损耗，阀体外部的加强筋结构也同步做一体化建模，兼顾阀体的结构强度与外观规整度。接下来完成阀杆、启闭件、压盖、螺栓紧固件等核心传动与密封部件的建模，阀杆部分做梯形传动螺纹的细节还原，匹配手轮的旋转传动逻辑，启闭件的密封面做贴合度的结构校准，保证阀门关闭状态下的密封性能，压盖部分的填料函结构也完整还原，匹配阀门的动密封需求。顶部的手轮采用轮辐式结构建模，还原手轮的握持轮廓与中心的阀杆连接孔位，所有螺栓、螺母紧固件都按照标准件尺寸建模，完整呈现阀盖与阀体连接部位的螺栓紧固排布。建模完成后对模型进行整体装配校验，检查各活动部件的运动行程是否合理，阀杆升降过程中是否存在结构干涉，密封部件的配合余量是否符合工业阀门的设计要求。渲染阶段采用金属材质赋予阀体、阀杆、手轮等金属部件，还原铸钢阀门的哑光金属质感，对密封面、紧固件等细节部位做材质区分，通过光影调整突出各部件的结构轮廓，清晰展现角阀的内外结构层次，完整呈现这款手动角阀的结构设计细节与装配关系，还原了角阀作为管路流体控制部件的典型结构特征。
