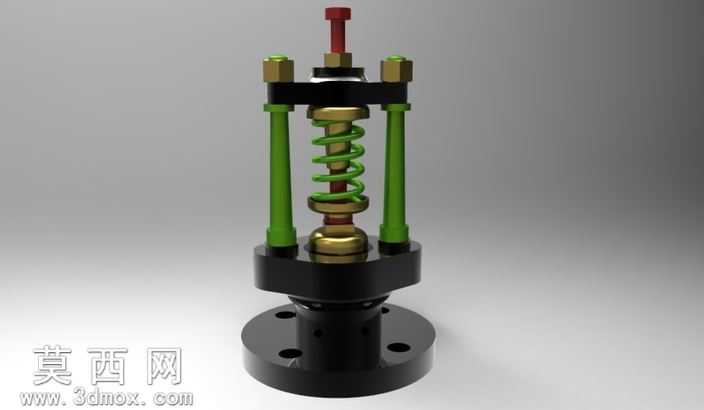

弹簧式安全阀内部组件结构三维设计

本作品为弹簧式安全阀的核心组件三维建模成果，建模过程依托参数化三维设计软件完成，全程遵循机械设计规范与安全阀实际工作原理搭建结构。建模阶段先对安全阀各组成零件进行独立参数化绘制，从底部带安装孔的法兰基座开始，依次完成阀座密封结构、阀芯导向部件、调压弹簧、阀杆、上支撑压板、两侧导向立柱、锁紧螺母、顶部调压螺杆等全部零件的特征建模，每个零件的尺寸比例严格参照弹簧安全阀的通用设计标准设定，保证各部件装配后无干涉、结构逻辑符合实际工况要求。装配阶段采用自下而上的装配逻辑，通过同轴心、面重合、平行度约束等装配关系，将所有零件精准组合，还原弹簧安全阀的真实装配状态，清晰展现内部弹簧的预紧压缩状态、阀芯与阀座的密封配合关系、导向立柱对上部压板的滑动导向作用，以及顶部调压螺杆对弹簧预紧力的调节结构。材质与渲染阶段，针对不同零件的实际材质属性赋予对应材质参数：底部法兰基座、上下压板、锁紧螺母、阀杆等金属结构件赋予发黑处理的碳钢材质，调整金属粗糙度与反光度还原工业金属的哑光质感；两侧导向立柱赋予亮绿色喷塑金属材质，还原工业设备防护涂层的视觉效果；核心调压弹簧赋予弹簧钢材质，表现金属弹簧的弹性结构光泽；顶部调压螺杆的操作端赋予红色绝缘胶木材质，区分操作部件与金属结构件；密封配合部位赋予铜质合金材质，展现密封面的耐磨金属特性。渲染阶段采用柔和的工业产品布光方案，通过主光源勾勒整体结构轮廓，辅助光源补全内部弹簧、阀芯等暗部结构的细节，添加柔和的环境反射提升金属材质的真实感，最终渲染效果清晰展现各零件的结构形态与装配关系。设计思路上，本模型重点突出弹簧式安全阀的核心工作结构，省略了外部阀体外壳等非核心部件，直观展示弹簧预紧力控制阀芯密封、超压时介质推动阀芯压缩弹簧实现泄压的核心工作原理，可用于安全阀结构教学、产品设计参考、工况原理演示等场景，模型结构严谨，各部件可拆分用于单独的零件结构分析，也可装配后用于整体装配关系的展示，符合工业机械三维模型的设计精度要求。
