内螺纹连接手动截止式阀门三维建模作品

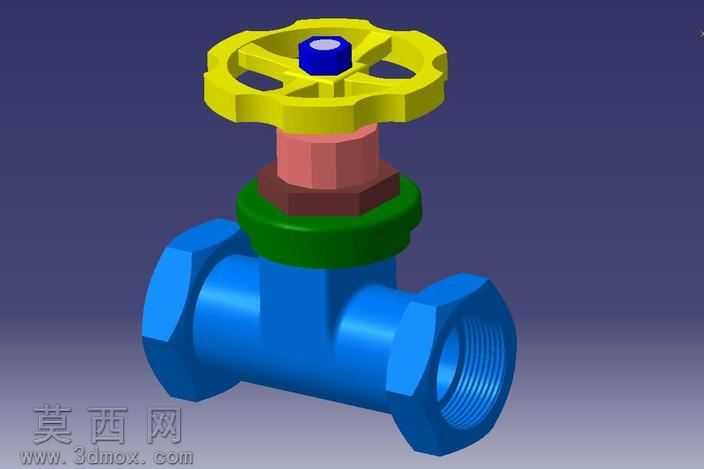

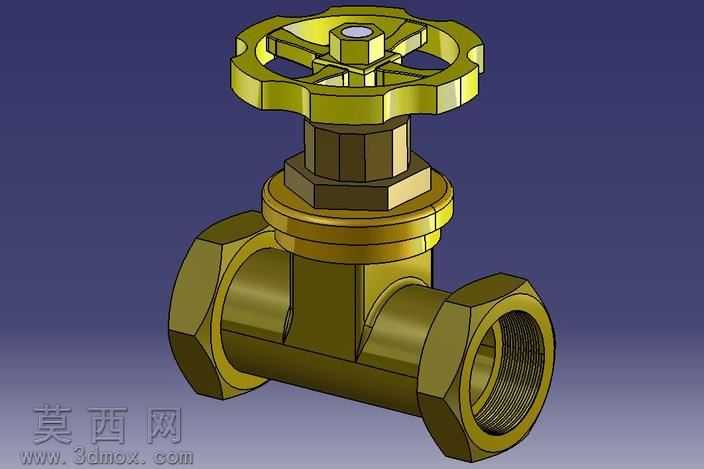

本作品为手动内螺纹截止阀门的三维数字化建模成果，建模过程严格遵循民用管路阀门的通用结构设计规范，完整还原了该类阀门的全部功能结构与外观特征。建模阶段首先以阀门通径规格为基准搭建整体尺寸框架，先构建两端带内螺纹的直通式阀体主体，阀体采用等径流道设计，两端外六角结构专门适配管路安装时的扳手夹持需求，建模时精准还原了内螺纹的牙型参数与螺距细节，保证虚拟装配时可与对应规格的外螺纹管路实现精准匹配。随后依次完成阀杆、密封组件、手轮的结构建模：阀杆与阀体衔接部位设置多层密封结构，分别为绿色的密封压盖、红棕色的密封填料垫、粉色的填料压套，各部件的配合间隙严格按照机械密封设计标准设置，既保证虚拟状态下的装配合理性，也可直观呈现实际阀门的密封防漏原理。顶部手轮采用轮辐式镂空结构设计，建模时还原了手轮边缘的防滑纹理与中心的阀杆固定螺帽，手轮与阀杆的连接部位做了限位结构设计，可直观展示手轮旋转带动阀杆升降、实现流道通断控制的动作逻辑。材质与渲染阶段针对不同部件做了差异化材质分配：阀体主体赋予亮蓝色工程金属漆材质，模拟铸铁阀体喷塑处理的表面质感；手轮赋予明黄色硬质工程塑料材质，还原民用阀门手轮的常用材质视觉效果；密封组件分别赋予橡胶、工程塑料、铜质合金的对应材质，通过粗糙度、反光度参数的调整区分不同部件的材质特性；中心固定螺帽赋予深蓝色塑料材质，与手轮形成清晰视觉区分。渲染时采用渐变深紫色背景突出模型主体，通过三点布光方案打亮模型各结构面，既清晰展现阀体流道、螺纹、密封层的细节结构，也通过光影效果强化各部件的装配层次关系。设计思路上，该模型兼顾结构展示与教学演示属性，完整保留了非升降式阀杆的结构特征：阀杆旋转时仅做周向转动不产生轴向位移，通过阀杆与阀瓣的螺纹配合实现阀瓣升降，该结构可有效降低阀门安装所需的垂直空间，适配安装空间受限的管路场景，模型各部件均为独立可编辑的参数化结构，可直接用于阀门结构教学、管路系统虚拟装配、产品展示动画制作等场景，所有结构尺寸均符合民用低压管路阀门的通用设计标准，无结构错漏与尺寸偏差。
