乐高NXT触碰传感器结构设计

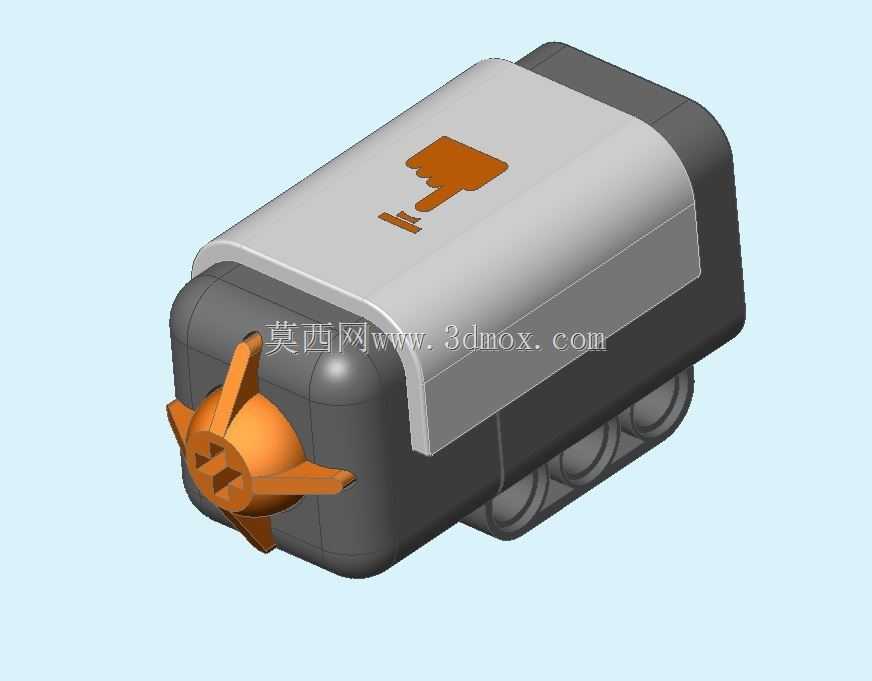

这款乐高NXT系列的触碰传感器，是教育机器人搭建场景里常用的输入检测部件，日常多用于青少年机器人竞赛、科创教学搭建、小型原型机验证等场景，作为机器人的触觉感知终端，负责检测物理接触信号，给主控单元传递触发状态，实现避障、限位、触碰交互等基础功能。从结构设计来看，整体采用乐高标准积木的兼容接口设计，主体外壳分为上下两部分，上盖为浅灰色硬质塑料材质，表面印有触碰功能的标识图案，下壳为深灰色结构件，前端伸出橙色的十字轴触发端，这个触发端和乐高标准十字孔完全适配，可以直接搭配各类积木连杆、触须配件使用，拓展不同的触发接触范围。设计时充分考虑了积木搭建的安装边界，主体背部带有三个标准乐高凸点接口，侧面也预留了拼接位，不管是水平安装在机器人底盘前端做避障检测，还是垂直安装在机械臂末端做触碰限位，都能直接和标准积木块咬合固定，不需要额外做转接结构，安装公差控制在积木通用的0.1mm间隙范围内，拼接后不会出现松垮或者过紧卡滞的问题。功能层面，这个传感器属于开关量输出部件，当前端橙色触发轴受到外力按压达到触发行程后，内部的微动开关就会切换通断状态，把信号传递给NXT主控，触发端的复位靠内部的弹性结构实现，松开后能自动回到初始位置，触发力度设计得比较适中，既不会因为轻微震动误触发，也不会因为需要按压力度过大导致检测不灵敏，日常使用中可以搭配不同长度的十字轴延长件，调整触发的接触距离，适配不同的搭建需求。外壳的边角都做了圆弧过渡处理，没有尖锐的棱角，符合教学器材的安全设计要求，整体尺寸完全贴合乐高电子模块的通用规格，和同系列的光电传感器、声音传感器、伺服电机等部件可以并排安装，不会出现尺寸干涉的问题。在实际机器人搭建应用里，这类传感器常被布置在移动机器人的前后左右四个方向，作为近距离避障的最后一道检测防线，弥补超声波传感器近距离检测盲区的问题，也会被安装在机械爪的内侧，检测是否抓取到物件，或者安装在升降机构的上下两端，作为极限位置的限位开关，避免机构运行超程损坏结构。建模过程中还原了所有的拼接接口细节，包括背部凸点的尺寸、十字轴的内孔公差、外壳的分模线位置，都和实物保持一致，方便做搭建模拟的时候直接调用，验证整体结构的安装干涉情况，提前预判搭建时可能出现的位置冲突问题。
