汽车手动转向带活塞联动机构设计

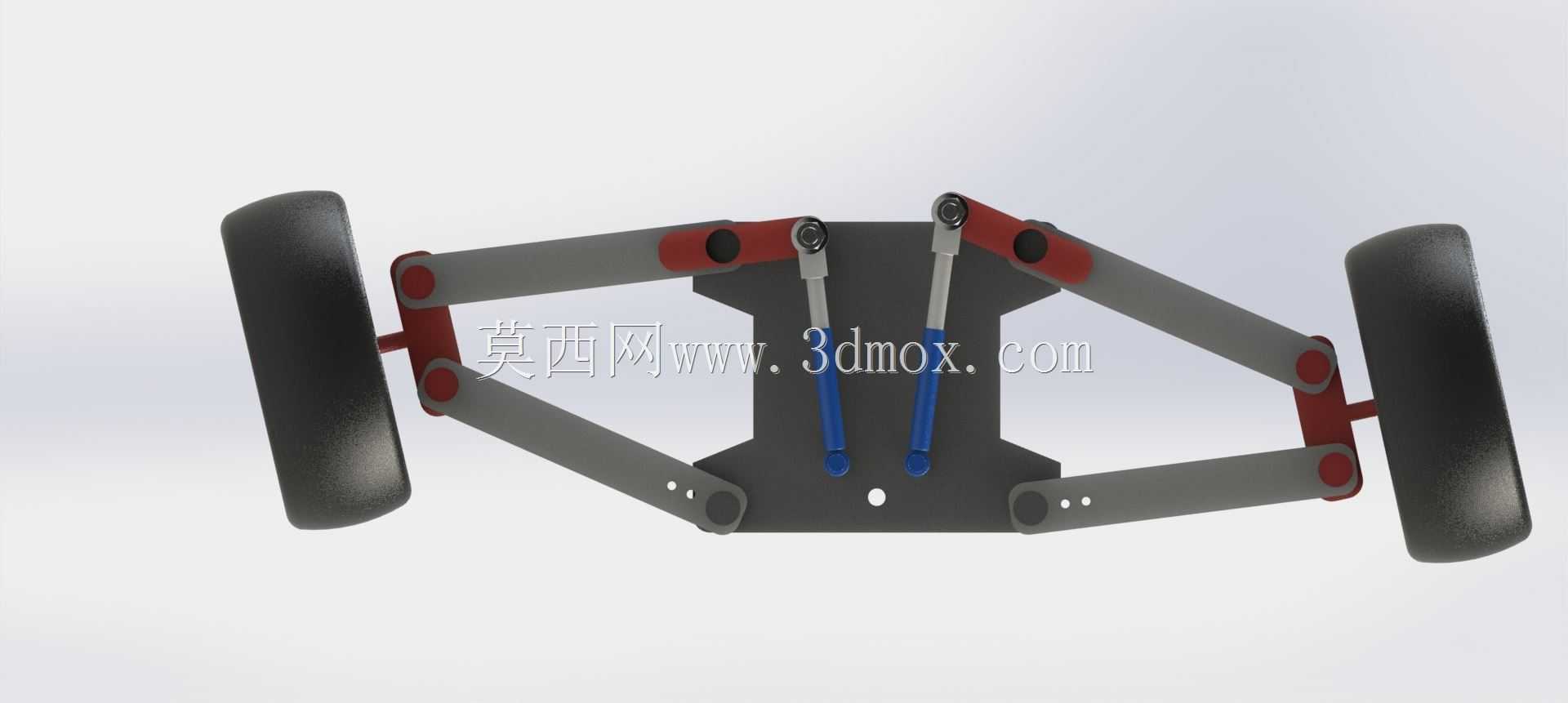

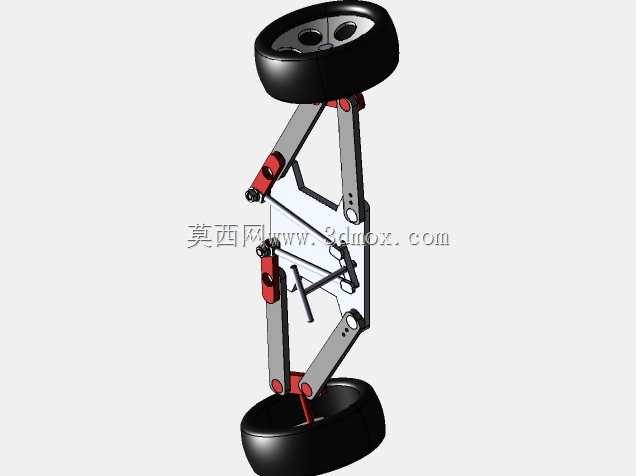

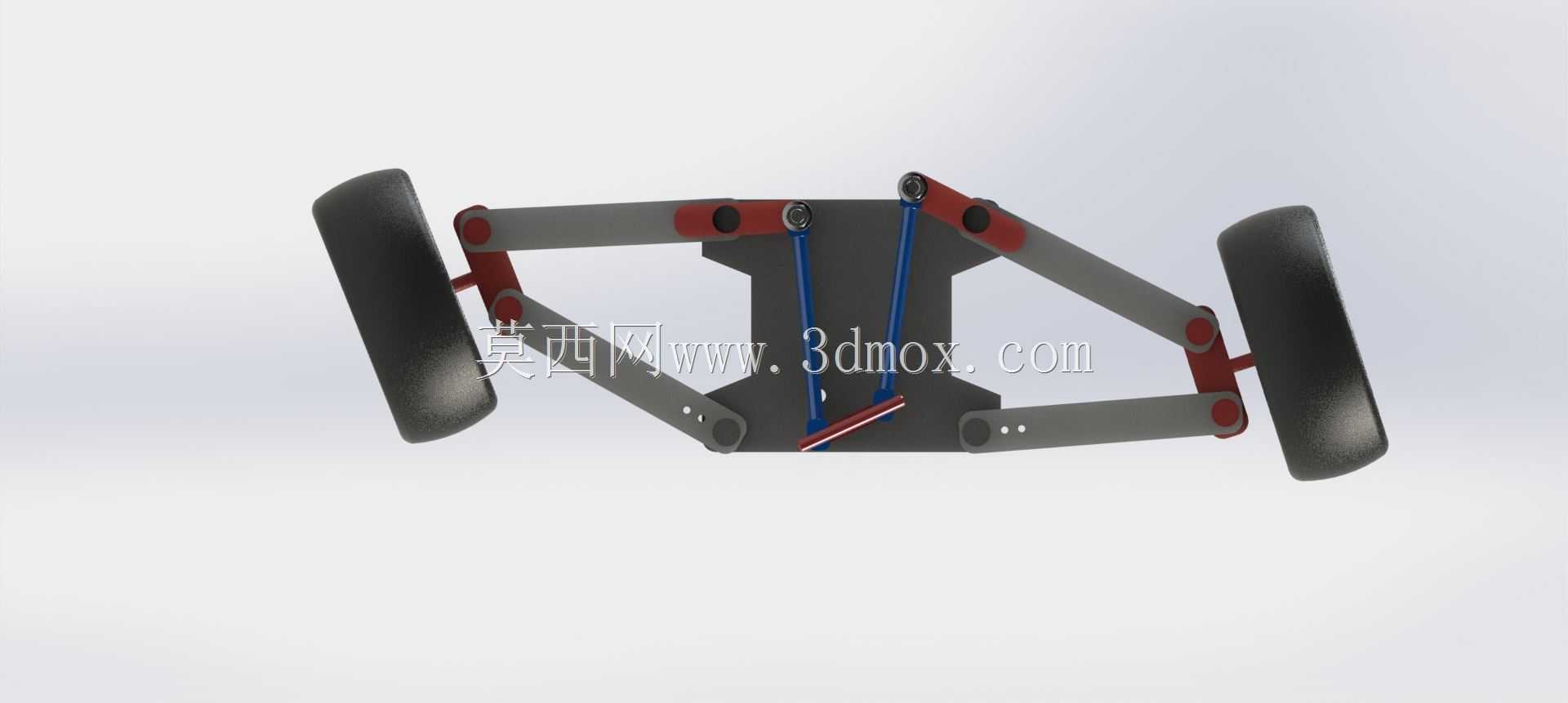

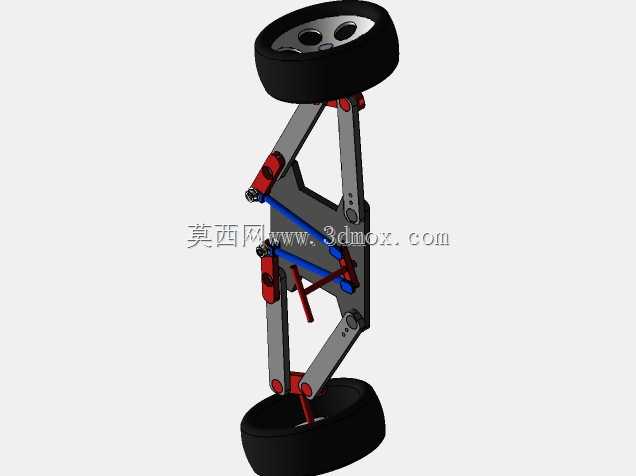

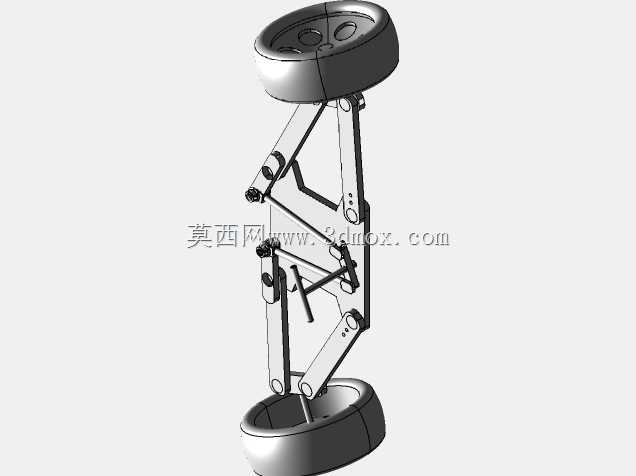

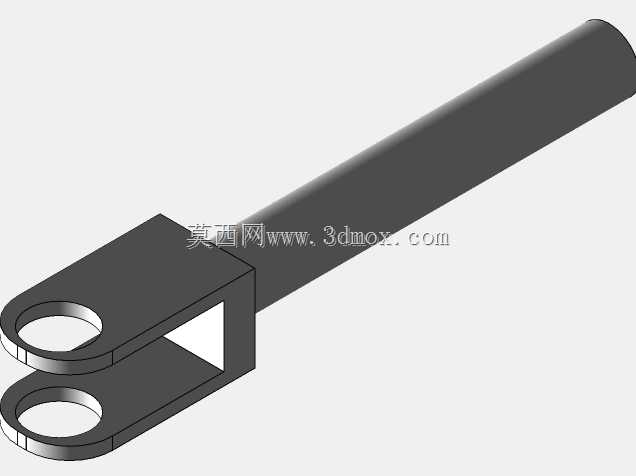

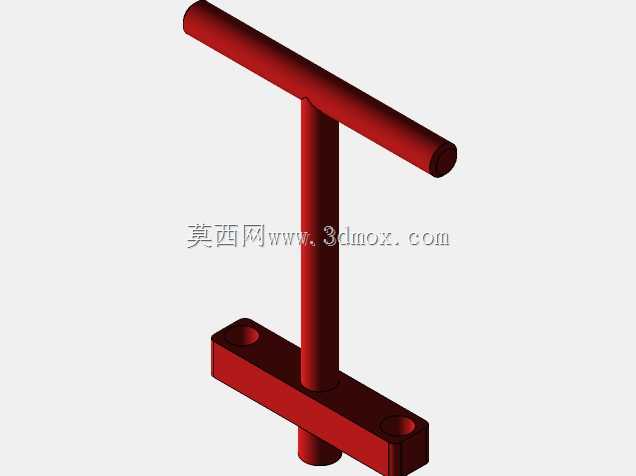

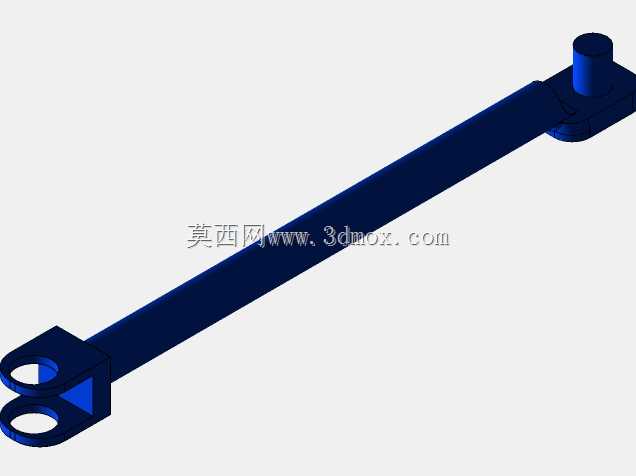

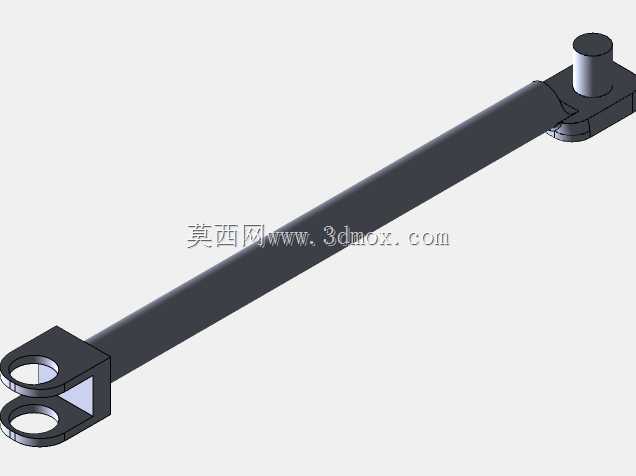

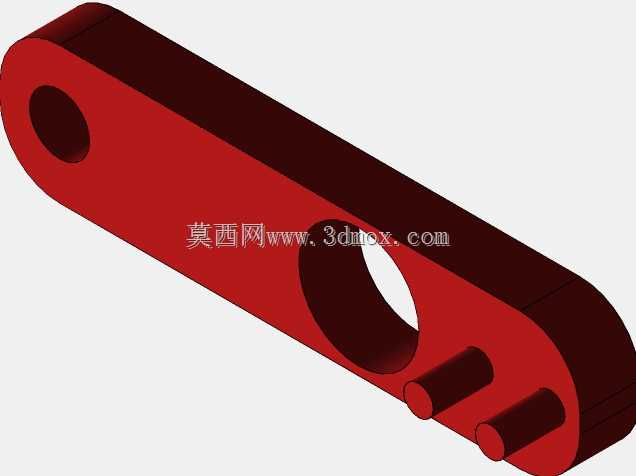

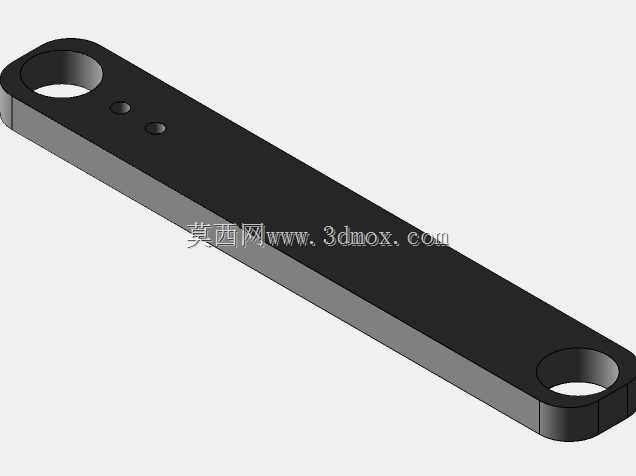

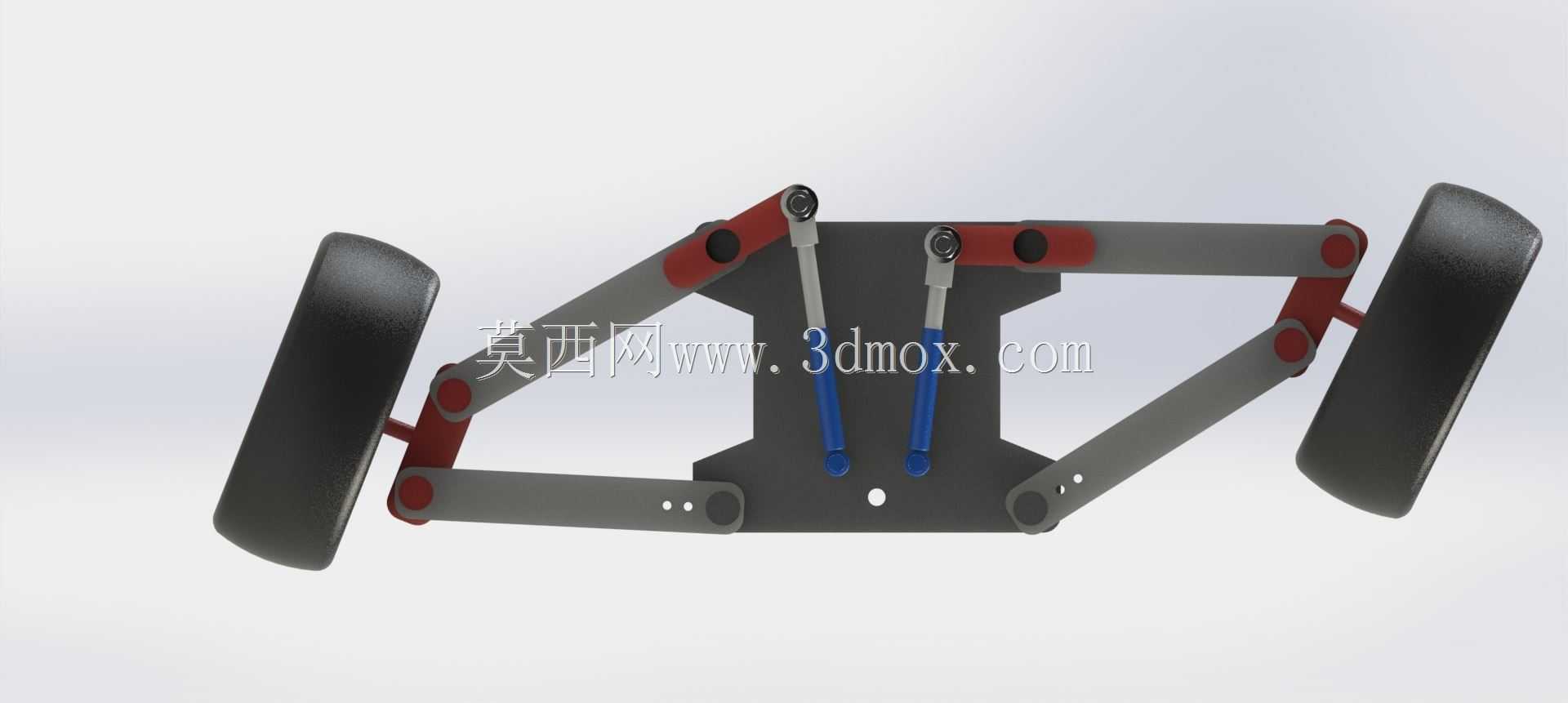

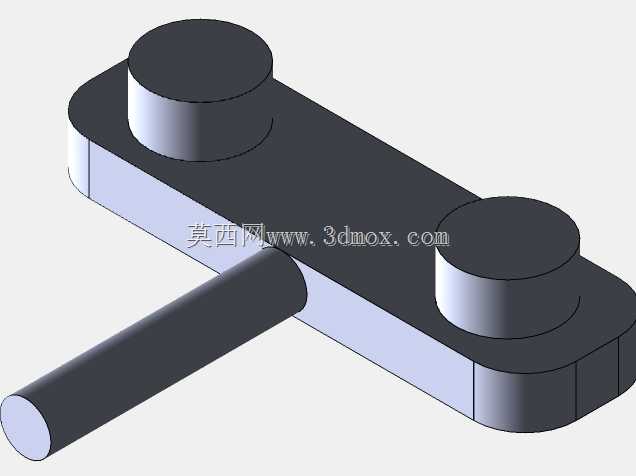

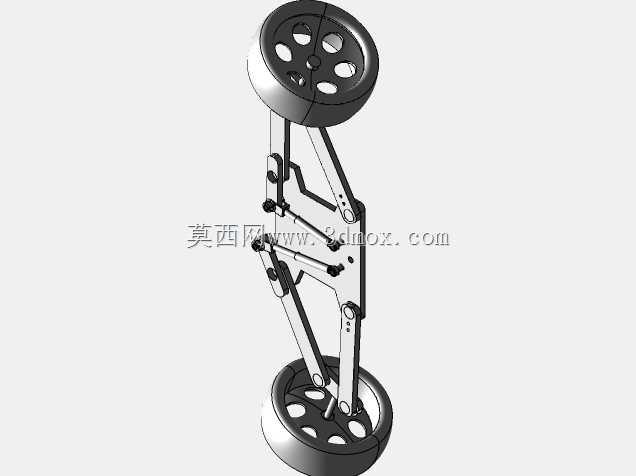

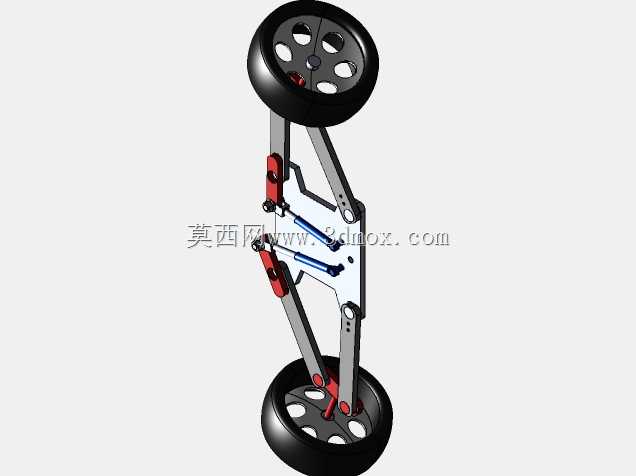

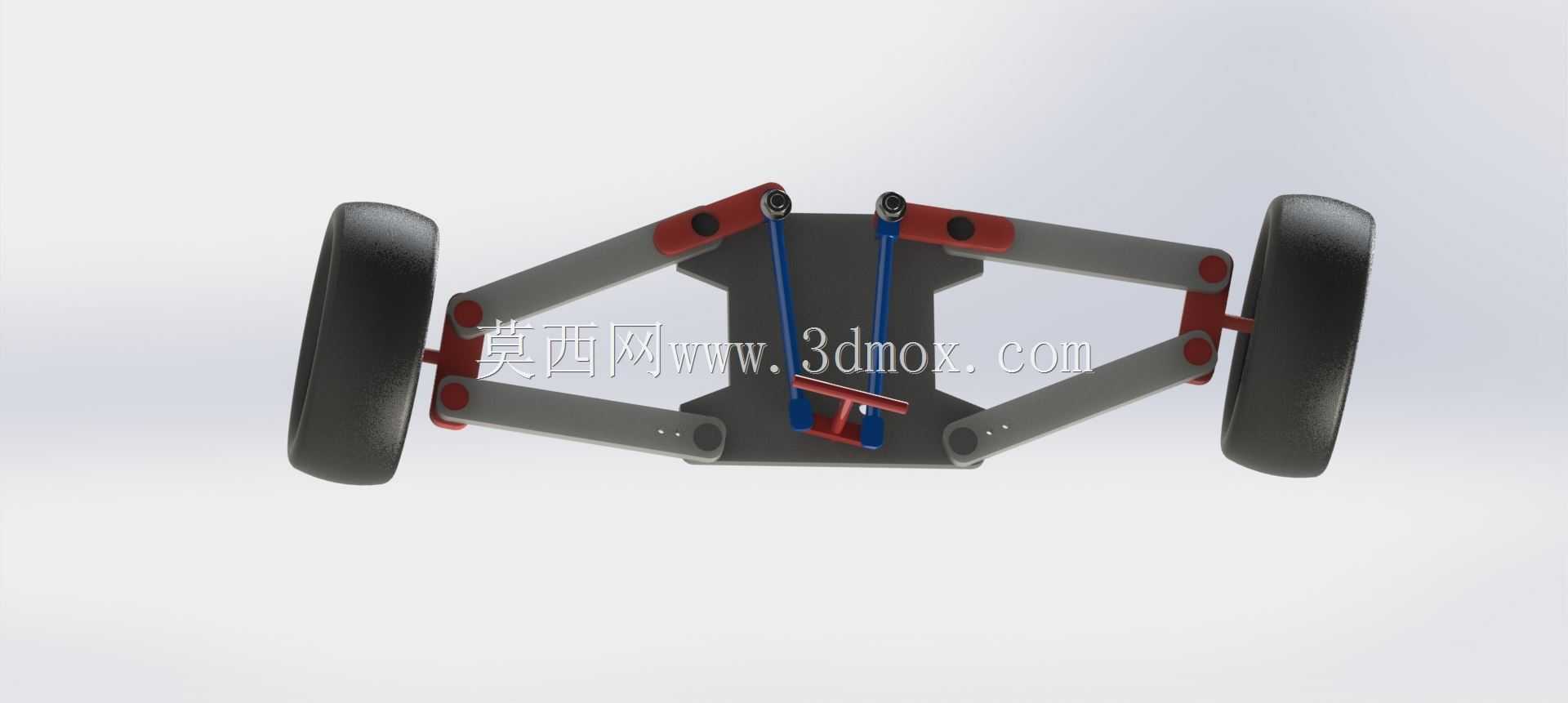

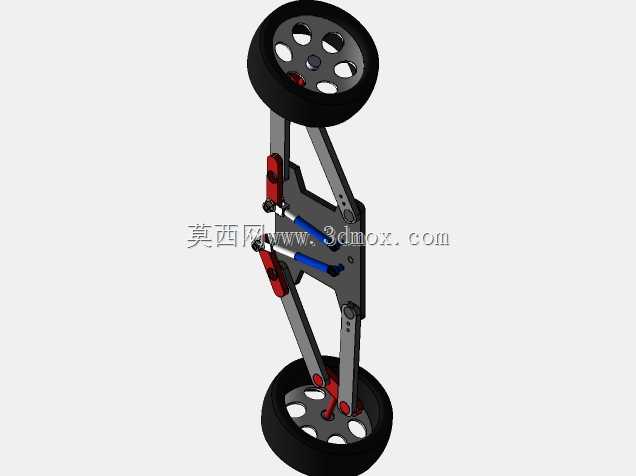

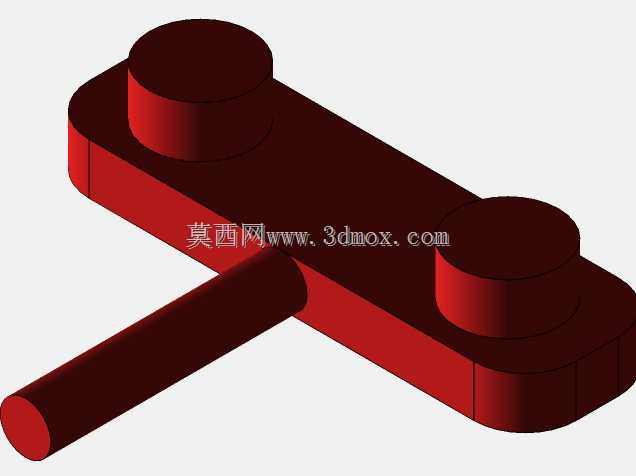

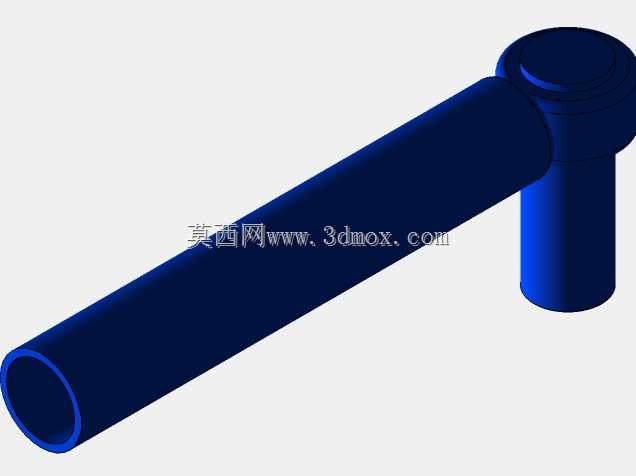

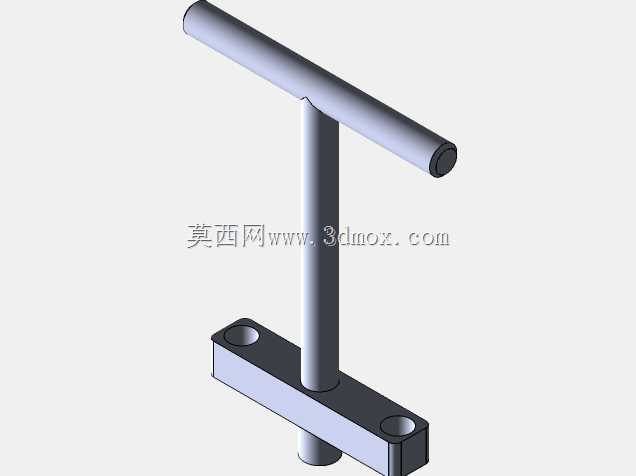

这套转向机构主要适配低速非道路作业车辆、场地代步车型的前轮转向需求，日常应用场景覆盖厂区转运车、园区观光车、小型农用作业机具的转向系统搭建，区别于液压助力转向的复杂管路布局，纯机械联动的结构在低载荷工况下故障率更低，日常维护仅需检查铰接点磨损间隙即可，无需额外维护助力油路、油泵等附属部件。从实际功能来看，整套机构通过转向操纵端的输入，带动中间摇臂组件同步牵拉两侧转向拉杆，配合转向节臂带动车轮完成偏转，其中集成的活塞结构承担转向行程限位与阻尼缓冲作用，当车轮转到最大设计转角时，活塞端面会接触限位基座，避免转向拉杆过拉导致的机构卡死，同时活塞内部的阻尼结构可以过滤路面颠簸通过车轮反向传递到操纵端的冲击力，降低长时间操控的手部疲劳感。设计过程中优先考虑了阿克曼转角特性的匹配，两侧转向梯形臂的长度、铰接点位置都经过运动学校核，保证车辆转弯时内侧车轮转角大于外侧车轮，减少轮胎侧滑磨损，主销内倾、后倾的安装基准面在模型中预留了标准化安装孔位，可直接匹配多数车型的前桥安装法兰，无需额外改制连接支架。安装边界方面，整套机构横向总宽度适配1200-1400mm轮距的车型，纵向安装深度控制在350mm以内，不会侵占前舱的动力部件安装空间，各铰接点均采用通用尺寸的销轴连接，销轴直径统一为16mm，配套的润滑脂加注嘴位置预留了操作空间，日常保养时无需拆解周边部件即可完成注脂操作。转向操纵端的输入轴采用花键连接结构，可适配不同直径的转向盘连接座，活塞组件的缸筒采用标准化内径设计，后期如果需要调整转向阻尼力度，仅需更换不同刚度的复位弹簧即可完成调校，无需重新加工整套缸体部件。两侧拉杆的长度设计为可调结构，通过两端的正反丝扣可以微调前轮前束值，装配时无需额外定制不同长度的拉杆，仅需转动杆身即可完成前束参数校准，大幅降低装配调试的工时消耗。
