亚德客TN10x50s双轴双联气缸结构设计

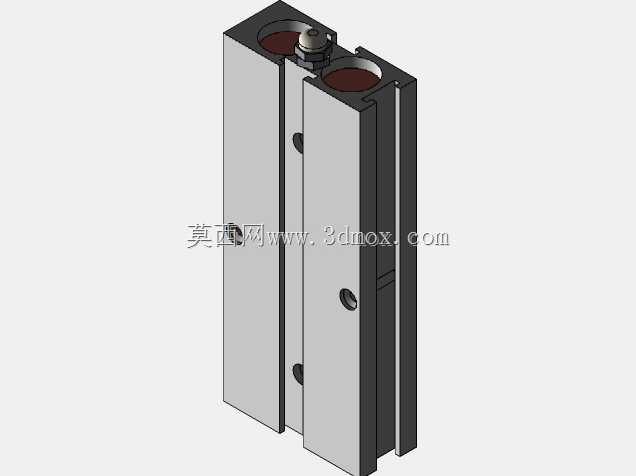

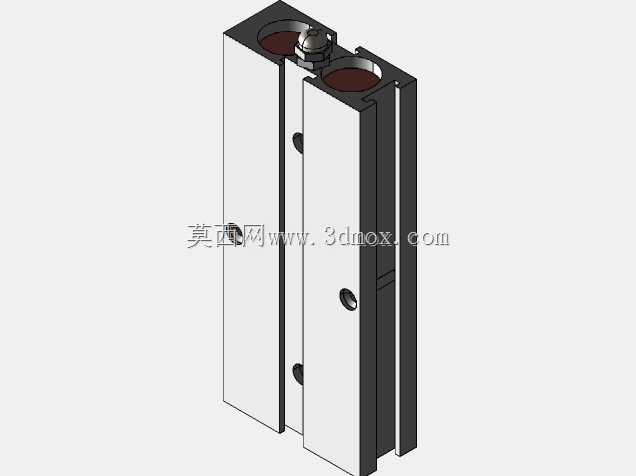

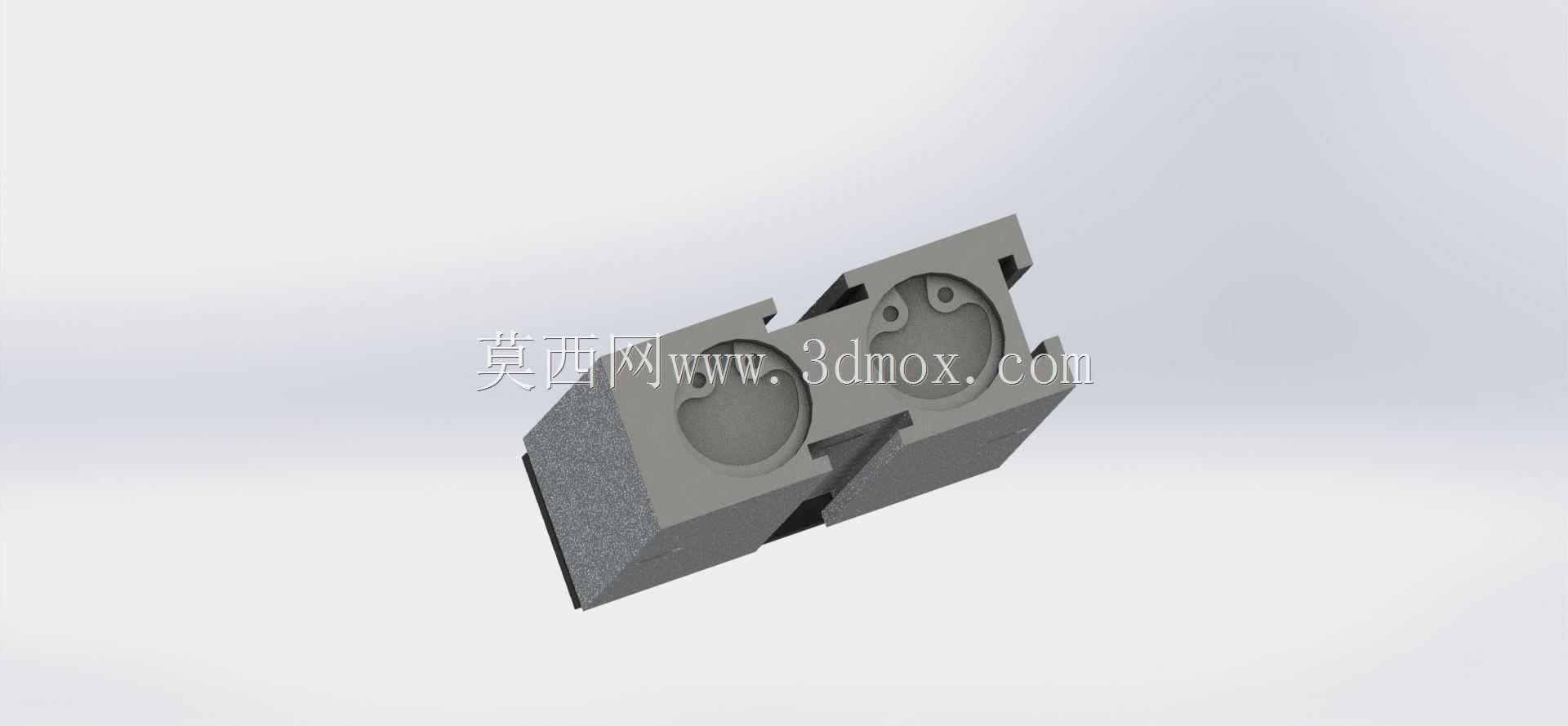

　　在自动化产线的气动执行环节，双轴双联气缸的应用覆盖了轻载搬运、工件定位、夹具开合、小型压装等诸多场景，这类带双导杆结构的气缸相比普通单杆气缸，具备更强的抗扭转能力，不需要额外搭配导向附件就能承受一定的侧向负载，在紧凑安装空间的设备布局里优势十分明显。这款TN系列双轴气缸的设计核心，是将两根平行的活塞杆集成在同一个缸体内部，共用同一组进气气路，保证两根杆的伸出与缩回动作完全同步，避免单杆气缸伸出时因为侧向受力出现的杆部偏转、密封件偏磨问题。从结构设计逻辑来看，缸体采用一体化挤压成型的铝合金型材，内部加工出两个平行的缸筒腔室，活塞部分搭配耐磨导向环与丁腈橡胶密封件，在保证动密封可靠性的同时，降低活塞往复运动的摩擦阻力。

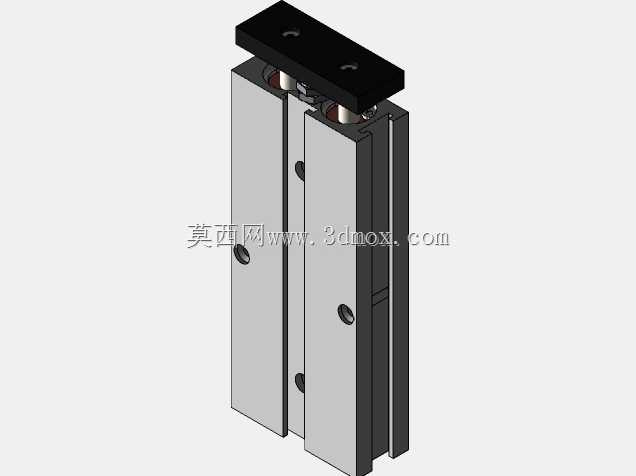

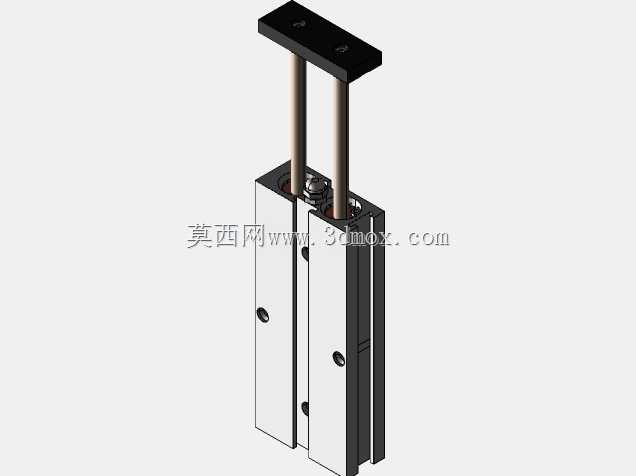

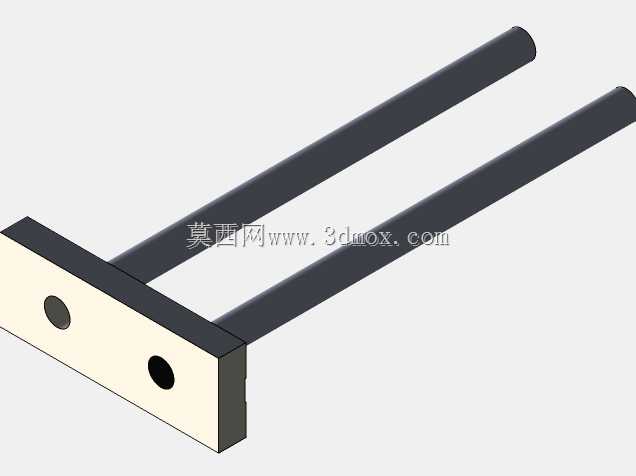

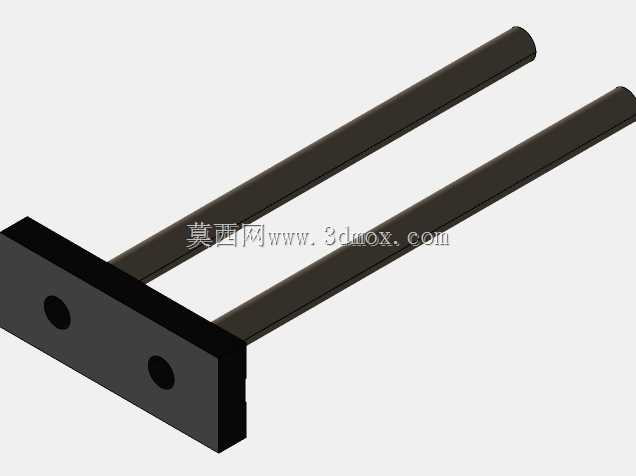

　　前端的活塞杆伸出端集成了一块整体式的安装连接板，板上预留了两个标准的内螺纹安装孔，不需要额外加工连接附件，就可以直接将负载工装固定在连接板上，大幅减少现场装配的工作量。缸体的侧面同样预留了多组安装槽与通孔，支持从缸体正面、侧面、底面多个方向完成固定安装，适配不同设备的安装空间需求。在实际选型应用中，10mm缸径、50mm行程的规格属于轻载气动执行件的常用参数，输出推力在0.5MPa工作气压下单杆推力约39N，双杆合计输出推力接近78N，足够应对电子零件装配、小工件移栽、标签压合这类负载不大但对动作同步性、导向精度有要求的工位。设计过程中需要重点关注两根活塞杆的平行度公差，缸体内部两个缸筒的中心距加工误差需要控制在0.02mm以内，

　　否则会出现活塞杆运动卡滞、密封件快速磨损的问题；同时前端连接板与两根活塞杆的连接端面需要保证足够的垂直度，避免负载安装后出现附加弯矩，影响气缸的使用寿命。从安装边界来看，这款气缸的整体宽度控制在极小的尺寸范围内，相比同行程的带导杆三杆气缸，横向占用空间减少近30%，适合在排布密集的气动阀岛旁、多工位转盘的侧边这类空间局促的位置安装。缸体上的磁性开关安装槽沿缸体全长布置，可以根据实际行程需求随意调整磁性开关的位置，实现活塞伸出、缩回位置的信号检测，方便接入设备的PLC控制系统完成动作逻辑控制。在实际工况使用中，这类双轴气缸的工作气压范围通常在0.1-0.8MPa之间，运动速度可以通过配套的节流阀调整在50-500mm/s区间，

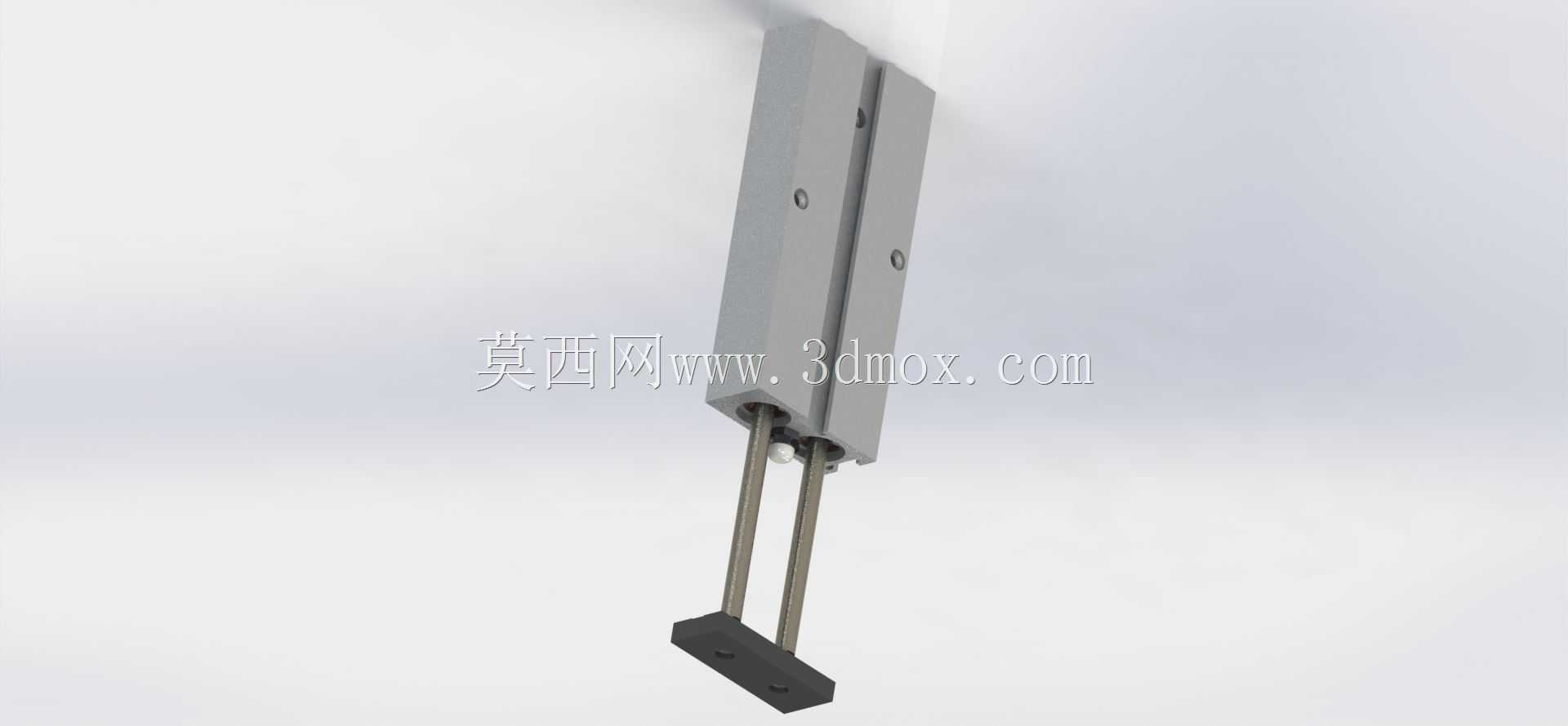

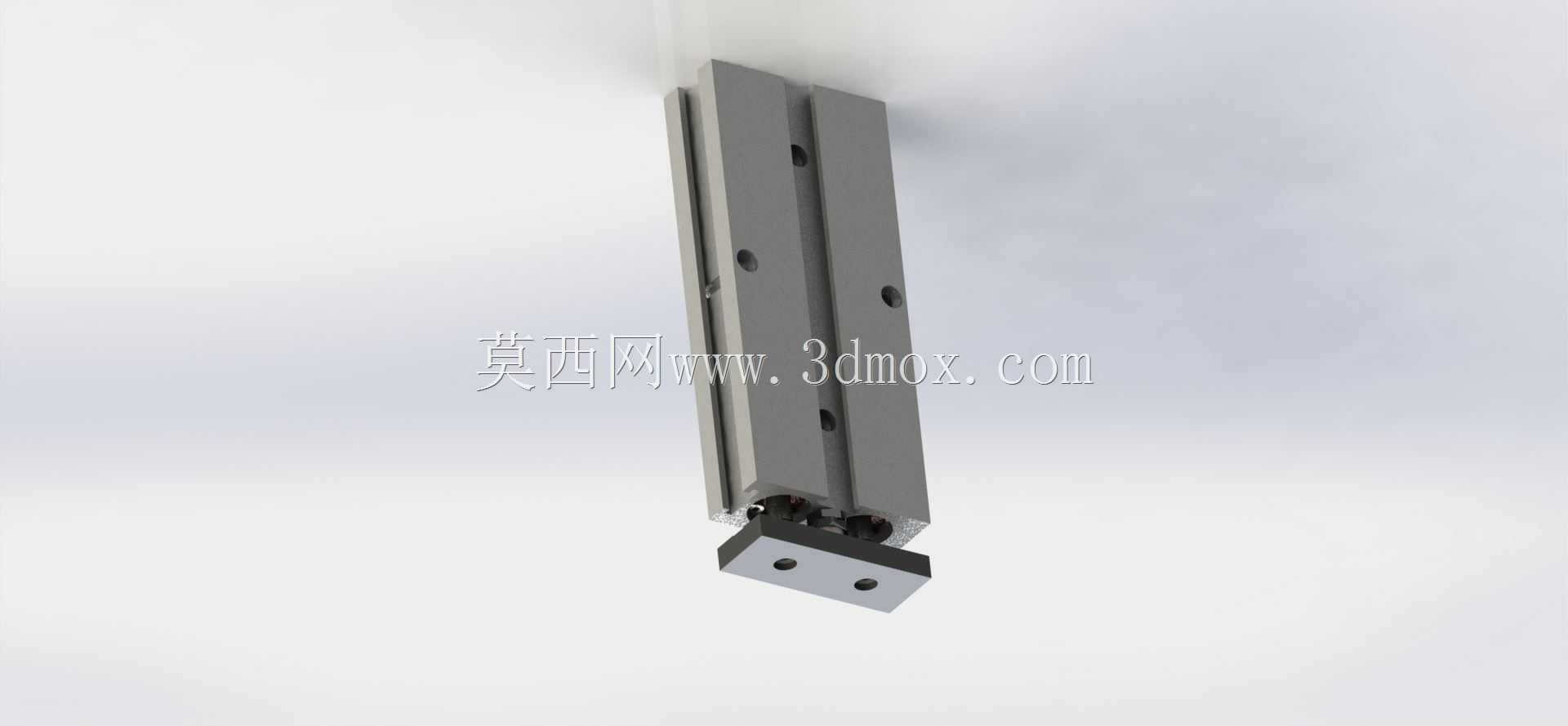

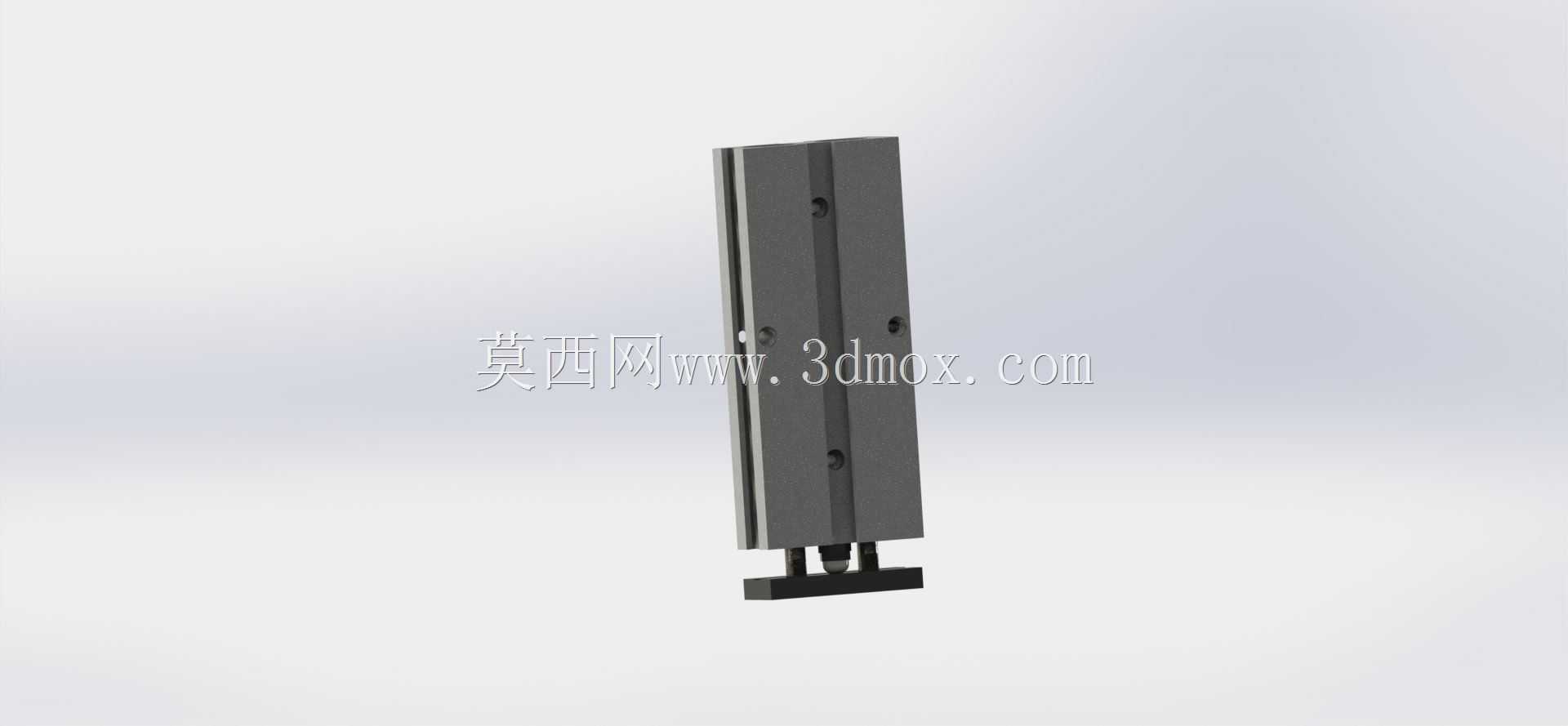

　　低速运行时不会出现明显的爬行现象，高速运行时因为双杆的导向作用，也不会出现活塞杆晃动的问题。设计建模时需要重点还原的细节包括：缸体表面的安装槽结构、活塞杆的表面粗糙度处理、密封件的沟槽尺寸、进出气口的螺纹规格、前端安装板的孔位公差，这些细节直接影响模型在后续虚拟装配、干涉检查过程中的参考价值。很多设备设计人员在布局气动系统时，容易忽略气缸的安装边界尺寸，导致后续装配时出现气缸与周边钣金、管线的干涉，精准的三维模型可以在设计阶段就完成空间校验，减少现场改机的工作量。另外这类双轴气缸因为本身自带导向结构，在很多轻负载场景下可以替代小型直线导轨搭配气缸的组合方案，直接降低设备的物料成本与装配工时，在3C电子装配、包装机械、小型非标设备里的应用占比逐年提升。建模过程中对缸体的圆角、安装孔的倒角、磁性开关槽的卡位结构都做了还原，能够直观呈现产品的实际装配关系，方便设计人员直接调用到设备装配体中完成布局，不需要再对模型做二次简化处理。
