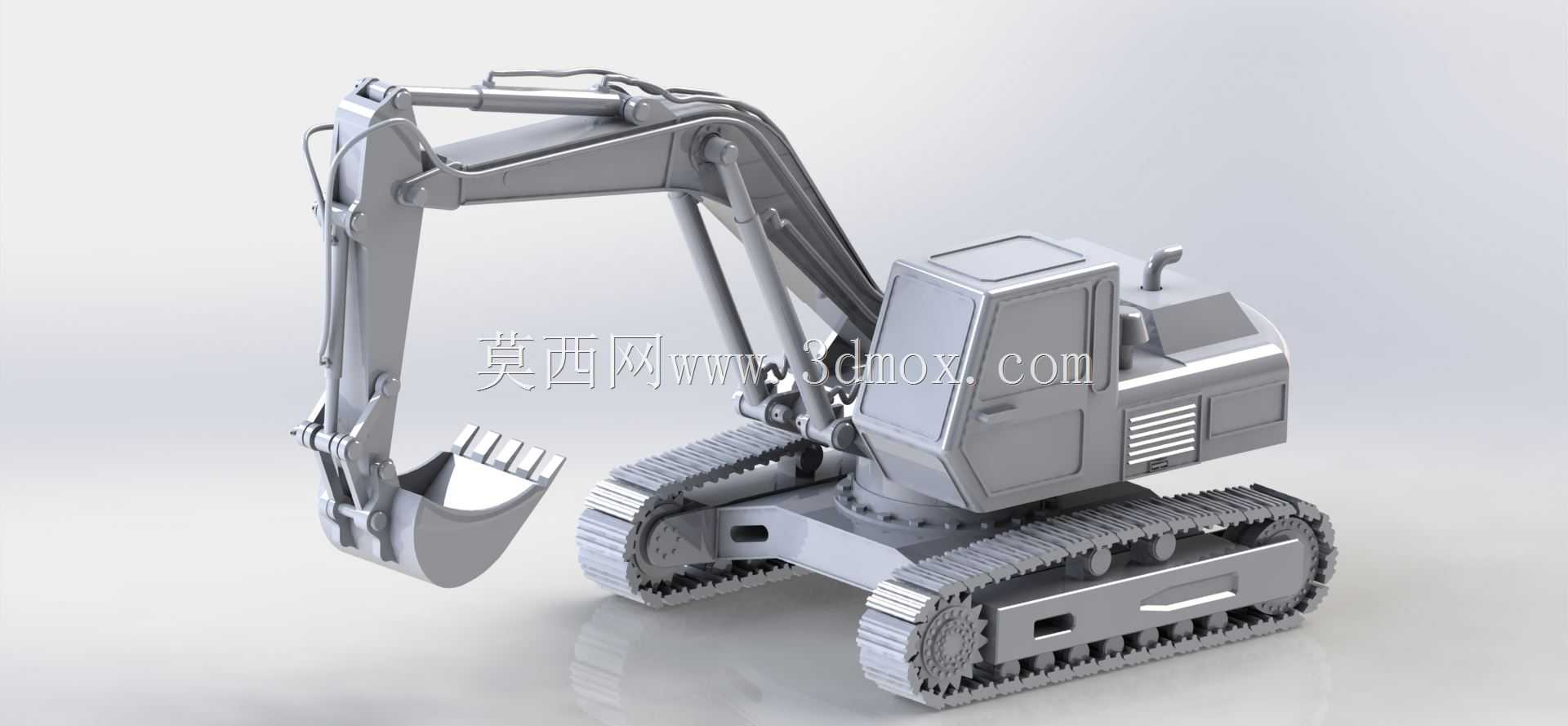

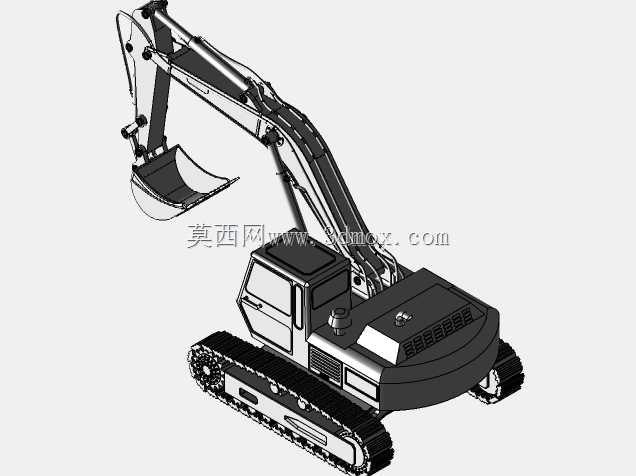

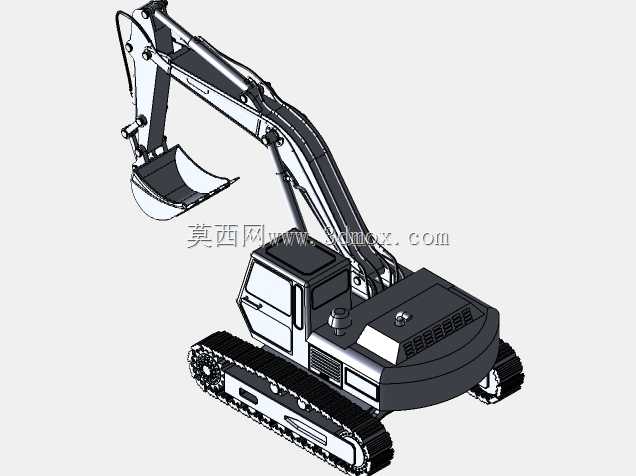

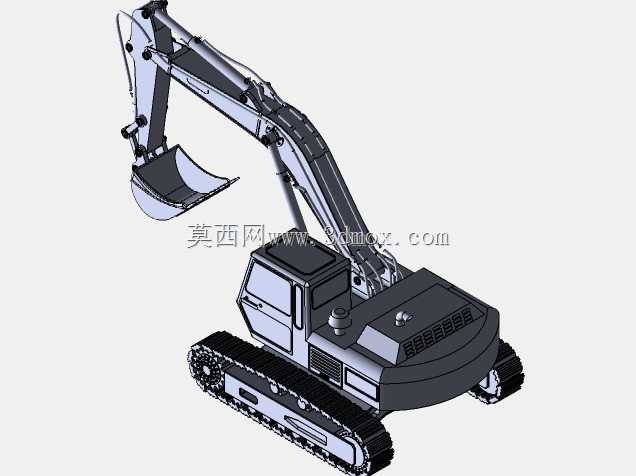

小型履带式液压挖掘作业设备结构设计

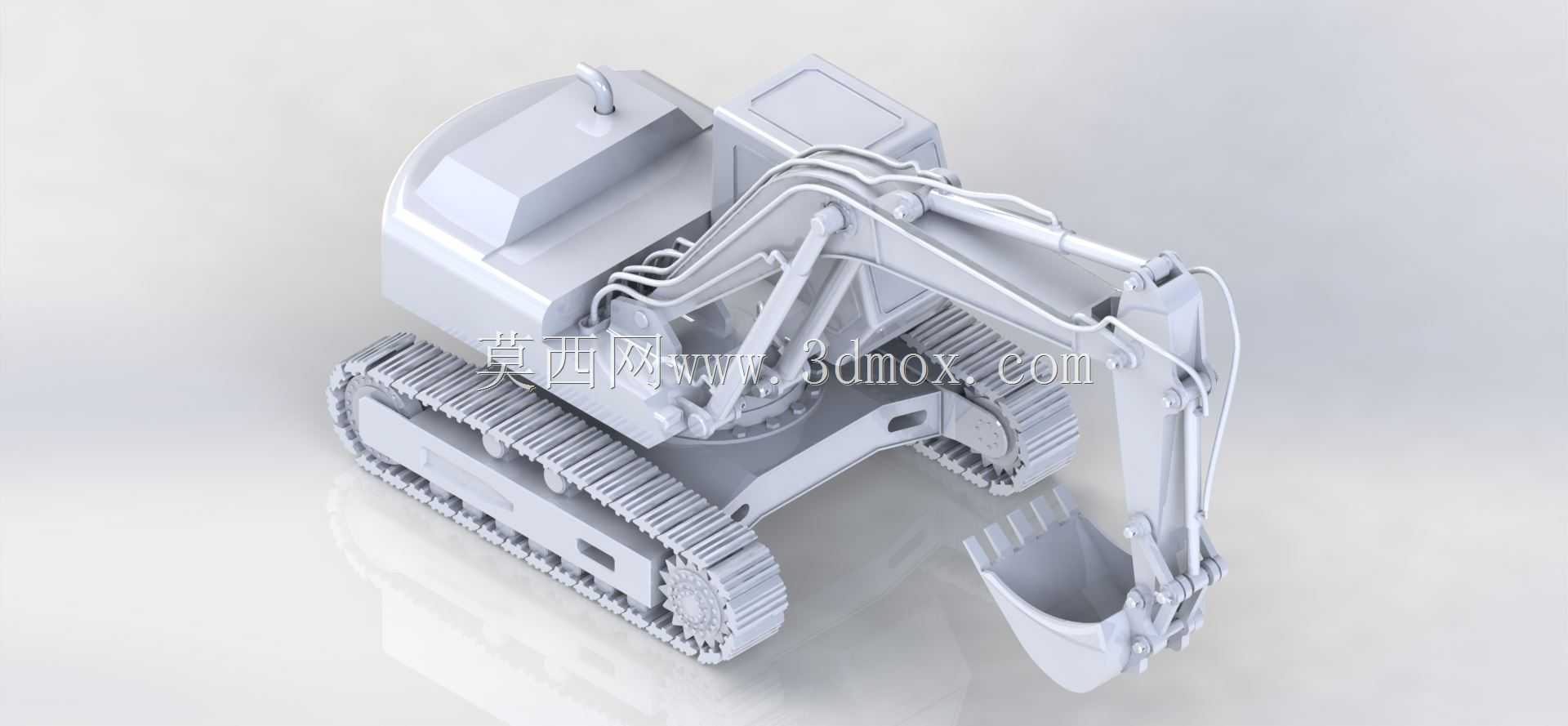

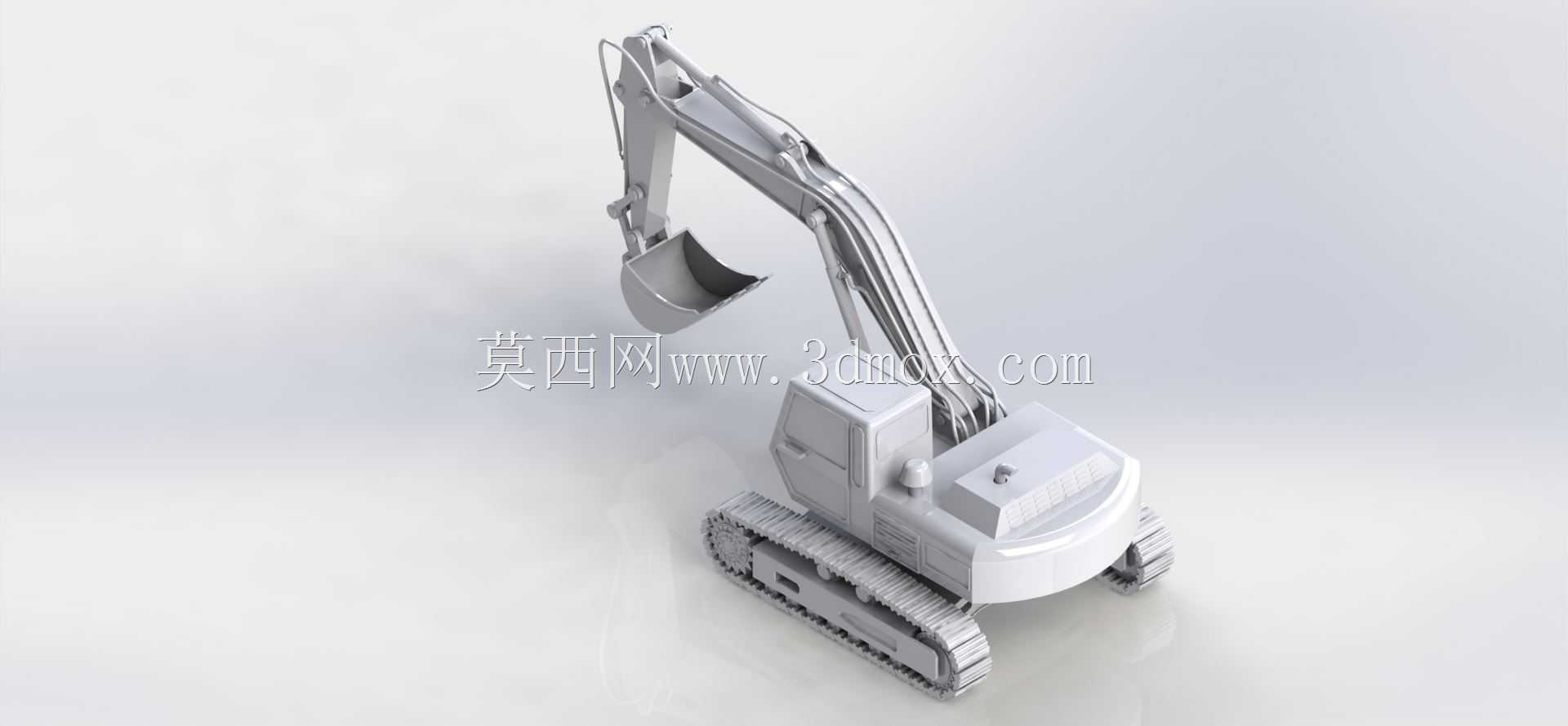

　　在土方施工、小型基建、园林整治、市政管线铺设这类作业场景里，小型履带式挖掘设备的适配性远高于大型挖掘装备，它能在狭窄巷道、居民小区内部、农田改造区域这类受限空间内完成作业，不会因为机身尺寸过大无法进场，也不会因为接地压强过高破坏已铺装的路面或者压实的农田耕作层。这套三维结构设计完全围绕小型挖掘设备的实际作业需求展开，没有冗余的装饰性结构，所有部件的排布都优先服务于作业稳定性与维护便捷性。

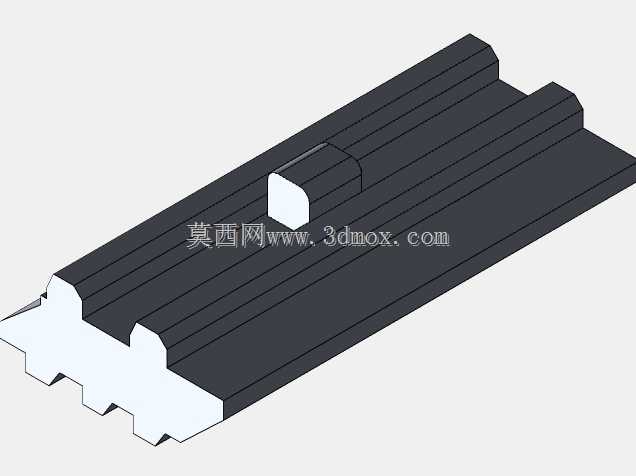

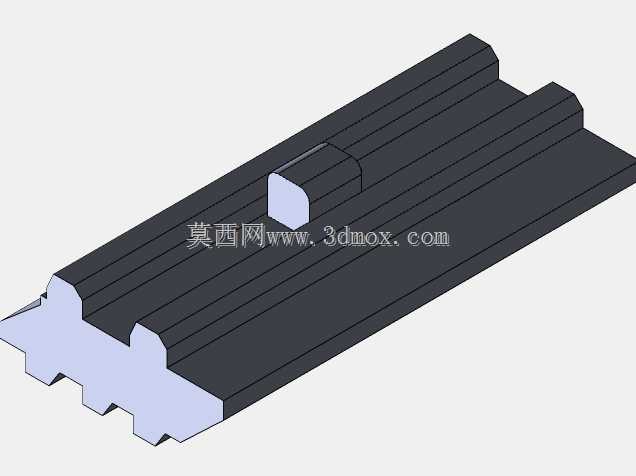

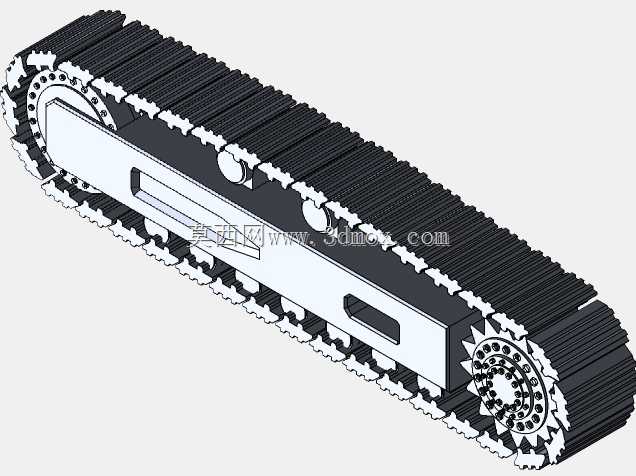

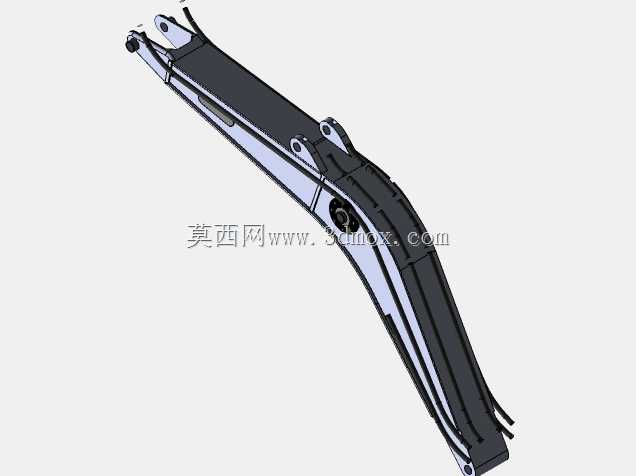

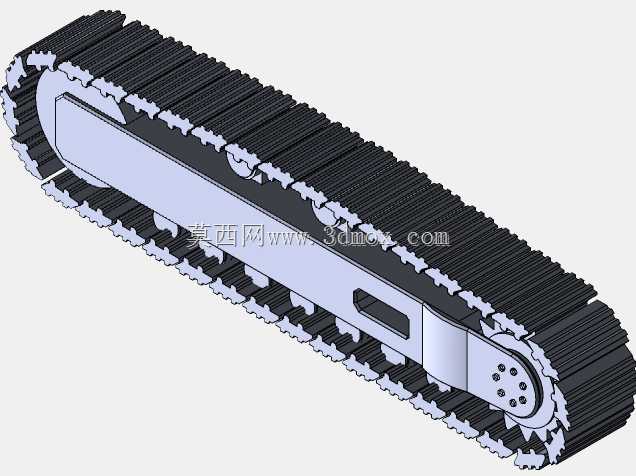

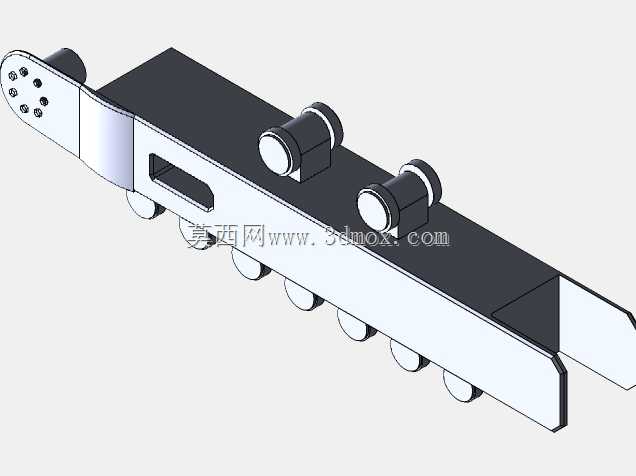

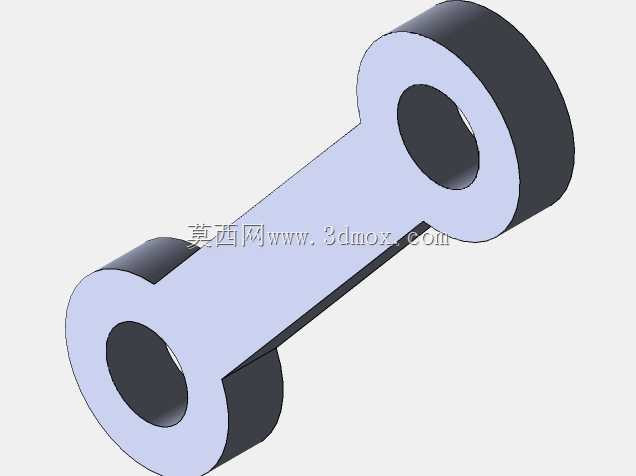

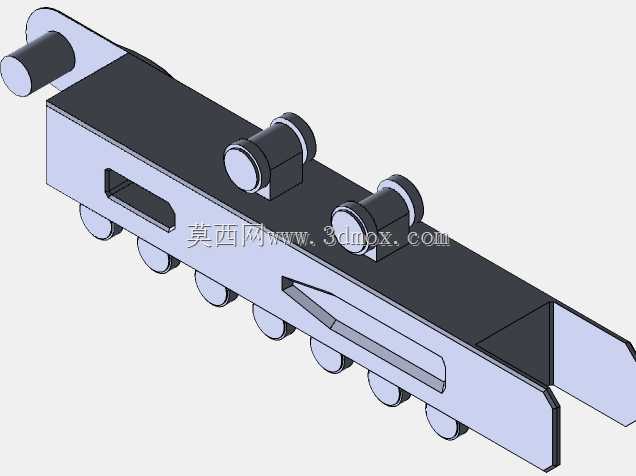

　　从功能特性来看，该设备采用履带式行走机构，履带板的接地长度经过匹配计算，在松软泥泞的作业场地也能提供足够的附着力，不会出现打滑陷车的情况，行走马达的布置位置避开了容易被碎石磕碰的底盘下部区域，减少作业过程中硬物撞击造成的部件损坏。上部工作装置采用铰接式动臂、斗杆、铲斗的三级结构，各铰接点的销轴直径匹配对应作业载荷下的剪切强度要求，铰接位置预留了润滑脂加注通道，日常维护时不需要拆解护板就能完成注油保养，降低现场维护的工作量。动臂的举升角度范围覆盖从地面以下挖掘到地面以上卸料的全作业区间，斗杆的收放行程可以保证在机身不移动的情况下，完成单次作业半径内的挖掘、回转、卸料整套动作，减少频繁移位带来的作业效率损耗。

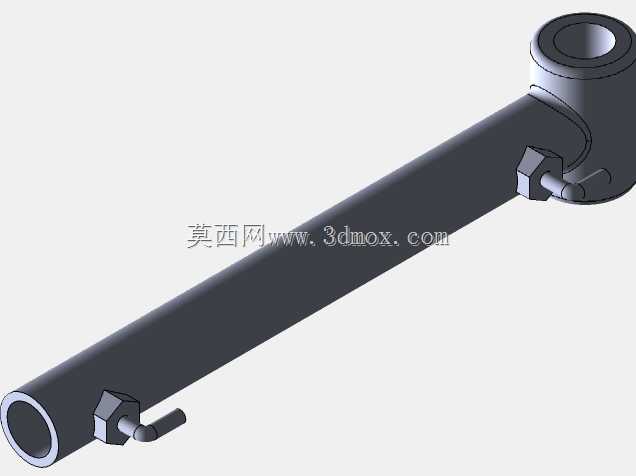

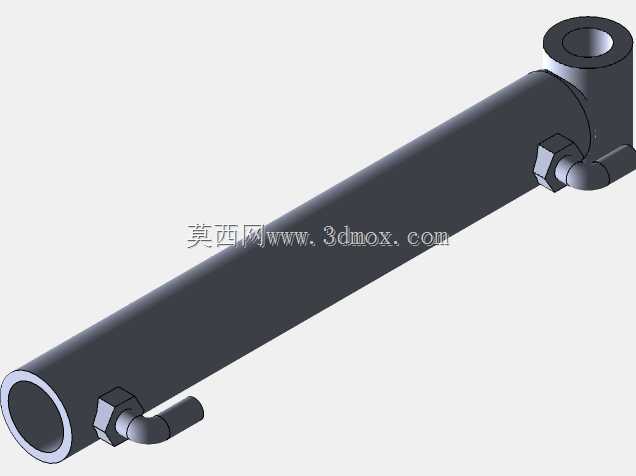

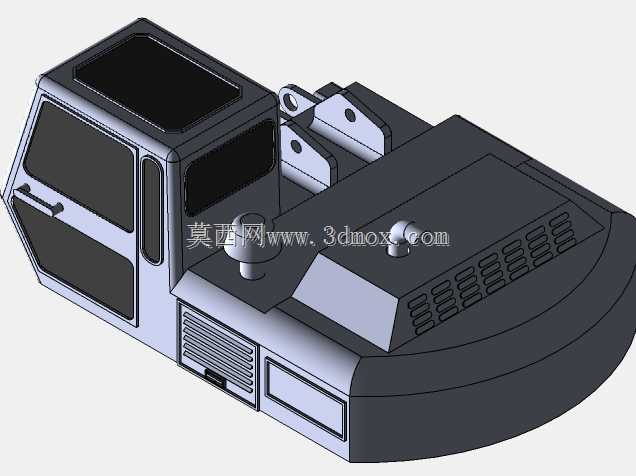

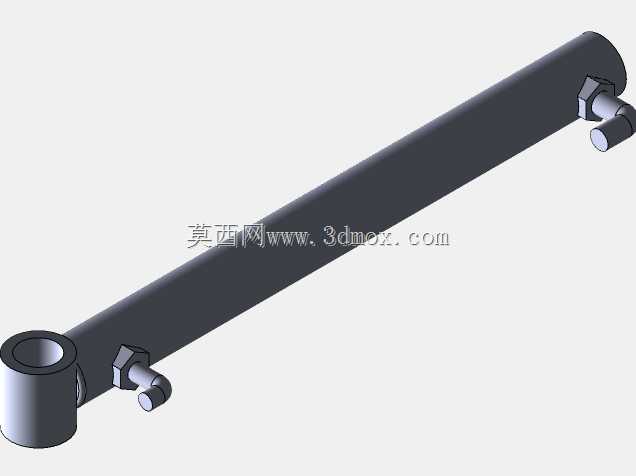

　　设计过程中优先考虑了作业时的整机稳定性，回转平台的重心布置在履带支撑面的中心区域，当铲斗处于最大挖掘深度、最大挖掘半径的极限载荷位置时，整机的倾翻力矩始终小于稳定力矩，不需要额外增加配重块就能保证作业安全，同时也控制了整机的总重量，方便短途转场时用普通轻型货车运输，不需要调用重型平板拖车。液压管路的排布沿着动臂、斗杆的结构件内侧走线，用管卡固定在结构件的预留安装位上，既避免了作业过程中碎石、土体剐蹭液压管路造成破损，也让管路的弯曲半径符合液压元件的安装要求，减少管路弯折带来的油压损失。驾驶室的位置布置在回转平台的左侧区域，前方视野完全覆盖工作装置的作业范围，操作员可以直接观察到铲斗的切削位置，不需要额外加装过多的辅助观察装置，驾驶室的底部做了减震缓冲结构，能过滤掉作业过程中底盘传递上来的振动，降低长时间操作的疲劳感。

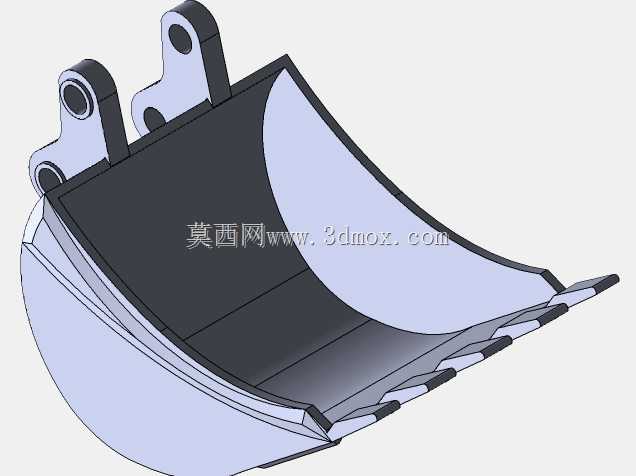

　　从安装边界尺寸来看，该设备的整机宽度控制在1.8米以内，能够直接通过宽度2米的乡村巷道或者小区单元门，整机高度在运输状态下低于2.2米，符合普通城市道路的限高要求，不需要拆解部件就能完成道路转场。铲斗的斗容匹配小型作业的土方转运需求，单次挖掘的土方量刚好适配小型农用运输车的接料高度，不会因为卸料高度不足导致土方撒漏，也不会因为单次装载量过大造成液压系统过载。各结构件的连接螺栓全部采用标准件规格，现场维修时可以直接替换通用标准配件，不需要定制特殊规格的紧固件，减少设备故障后的停机等待时间。发动机舱的散热系统进风口布置在机身侧面的高位区域，避免作业时地面扬起的尘土直接被吸入散热芯体，延长散热系统的维护周期，舱盖采用上翻式开启结构，开启后可以完全暴露发动机、液压泵、控制阀等核心部件，日常检查油液、更换滤芯时操作空间充足，不需要探身到狭窄的舱内作业。

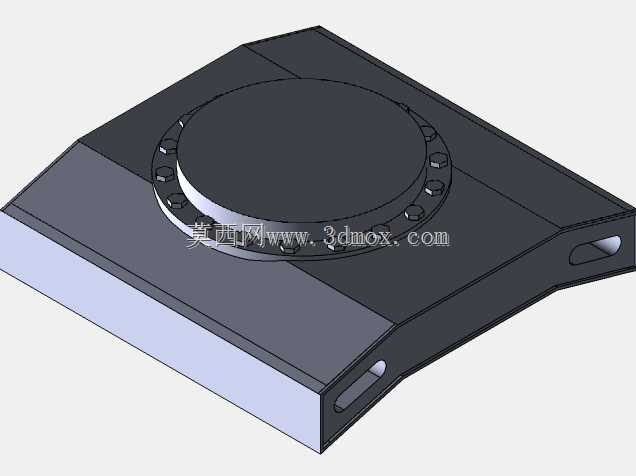

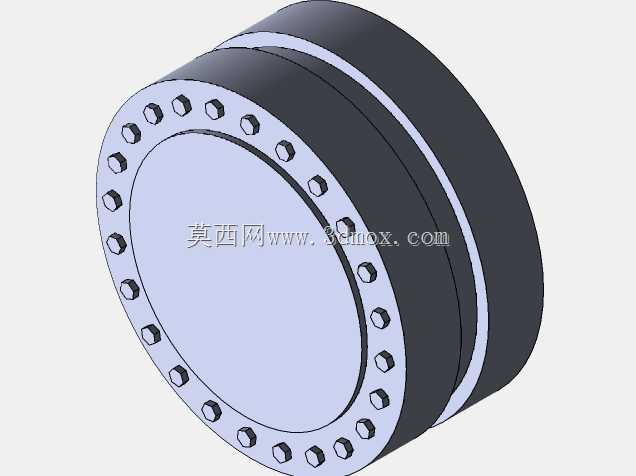

　　在实际作业场景中，这类小型挖掘设备除了完成常规的土方开挖作业，还可以通过更换前端属具，完成破碎、夯实、物料抓取等不同类型的作业，设计时在斗杆前端预留了属具更换的液压快速接口，不需要拆解管路就能完成不同属具的切换，适配更多元的施工需求。履带的张紧装置采用黄油缸调节结构，现场只需要用黄油枪加注或者释放黄油就能调整履带的张紧度，不需要专用的调节工具，操作简单可靠。回转支承的连接螺栓按照圆周方向均匀布置，承受回转过程中的轴向力、径向力与倾覆力矩，螺栓的预紧力矩经过严格计算，避免长期回转作业后螺栓松动造成的结构故障。整个设备的结构设计没有追求华而不实的功能，所有细节都围绕施工现场的实际使用需求打磨，不管是作业效率、维护便捷性还是场地适配性，都能满足小型工程作业的实际要求。
