涡卷式金属板螺旋弹簧结构设计

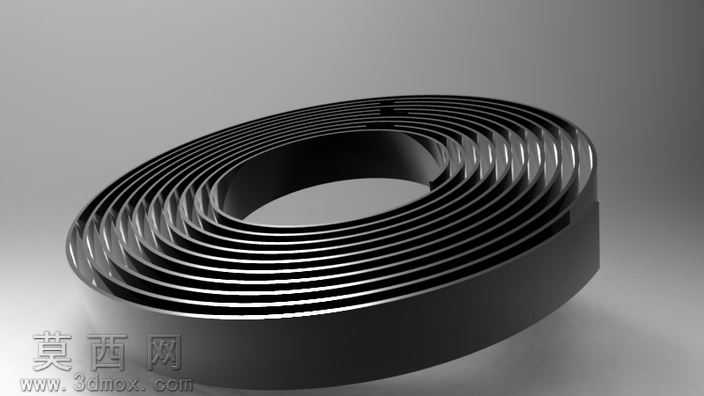

本作品为金属板螺旋弹簧的三维参数化建模成果，建模阶段采用Pro/Engineer Wildfire5.0完成全流程构建，首先通过草绘工具绘制涡旋型线作为弹簧的展开轮廓，精准控制每一圈螺旋的曲率半径递增值，确保各圈簧板之间的间隙均匀一致，避免工作状态下出现圈间干涉问题。建模过程中采用可变截面扫描特征，将矩形金属板截面沿涡旋引导线进行扫描成型，同步对簧板的内外边缘做微小圆角处理，还原实际冲压加工后的边缘钝化效果，避免应力集中的结构缺陷。材质设置上选用高弹性弹簧钢材质，渲染阶段调整金属材质的反射参数与粗糙度数值，还原弹簧钢经热处理后的哑光金属质感，通过环境光遮蔽效果凸显各圈簧板之间的层叠结构关系，让模型的空间层次感更加清晰。结构设计层面严格参照涡卷弹簧的实际工作特性，簧板厚度从内圈到外圈保持均匀一致，螺旋圈数按照常规储能类涡卷弹簧的参数设定，整体结构紧凑，可直观展示平面涡卷弹簧的卷绕形态，能够清晰呈现这类弹簧依靠板材卷绕变形储存弹性势能的结构原理。设计过程中重点考量了模型的工程实用性，所有结构尺寸均符合通用机械弹性元件的设计规范，未添加冗余的装饰性结构，模型可直接用于机械结构的装配演示、弹性机构的运动仿真，也可作为弹簧类零件设计的参考模板，帮助设计人员快速理解涡卷弹簧的结构组成与成型逻辑，为同类弹性元件的参数化设计提供可复用的建模思路，渲染输出的效果图能够清晰展现零件的外观形态与结构细节，可用于技术文档配图、产品原理展示等场景。
