3D打印贝塔毒刺造型牙签发射装置

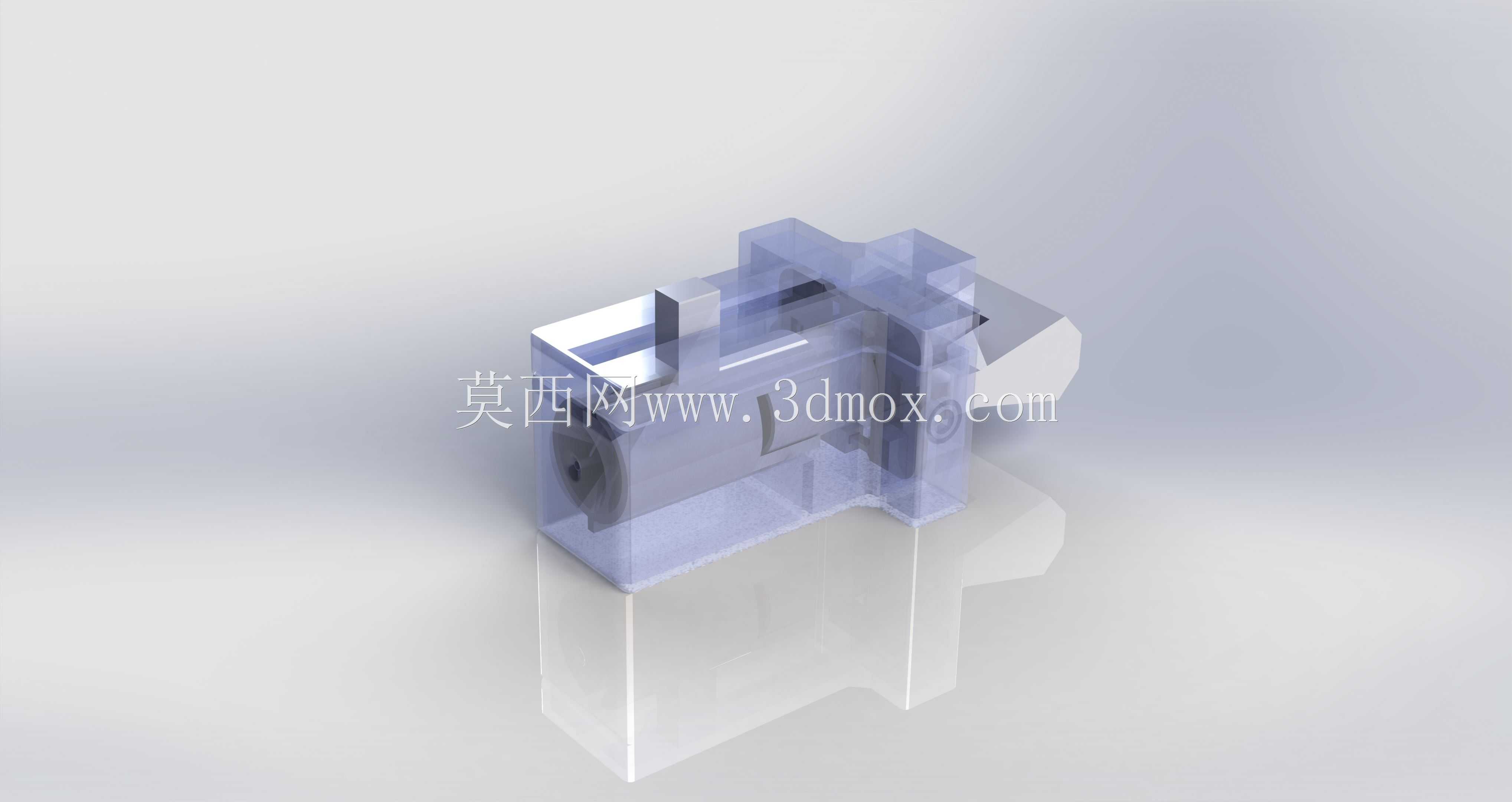

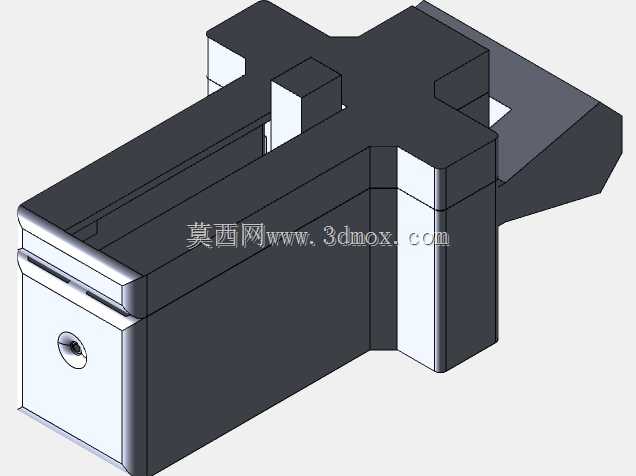

这款牙签发射装置的设计初衷是面向桌面趣味把玩场景，适配日常家用、办公桌面的休闲解压需求，整体结构完全针对FDM3D打印工艺做了适配优化，无需额外金属紧固件即可完成组装，所有配合面均预留了0.2mm的打印间隙，避免PLA耗材打印后出现的胀模导致装配卡滞问题。从功能逻辑来看，装置采用按压式触发结构，内部设置了一体式弹性悬臂作为动力输出部件，不需要额外加装弹簧，依靠打印耗材本身的弹性形变完成蓄能与击发动作，单次装填可容纳单根标准直径2mm、长度65mm的商用牙签，击发行程控制在8mm范围内，触发力度设置在15N左右，既保证足够的击发反馈手感，又避免力度过大造成牙签飞出带来的安全隐患。外形设计上参考了贝塔毒刺的科幻造型，整体采用半透明质感的视觉呈现，主体轮廓尺寸控制在75mm×35mm×25mm范围内，可单手握持操作，所有外露棱边均做了R1.5的圆角处理，没有尖锐凸起，握持时贴合手掌虎口位置的曲面做了12°的倾斜过渡，长时间把玩也不会出现硌手的问题。结构设计层面，装置分为上下两个壳体，通过侧面的卡扣结构完成扣合，不需要胶水粘接，后期可直接拆开清理内部残留的牙签碎屑，发射通道做了同轴度0.1mm的公差控制，保证牙签在击发过程中不会出现卡滞、偏斜的问题，触发按键的位置设置在握持时食指自然放置的区域，按键表面做了防滑纹理处理，按压时的反馈行程清晰，没有虚位。安装边界方面，整个装置不需要额外的固定基座，可直接放置在平整桌面，整体重量控制在18g左右，打印时无需添加支撑结构，所有悬空角度均大于45°，适配绝大多数桌面级FDM3D打印机的成型尺寸，打印完成后仅需简单去除支撑毛刺即可完成组装，不需要二次打磨、攻丝等后处理工序。在实际使用场景中，这款装置除了作为桌面解压玩具外，也可作为3D打印入门的结构教学案例，帮助初学者理解一体式弹性结构的设计思路、卡扣配合的公差设置、以及面向打印工艺的结构优化逻辑，内部的发射通道做了渐扩式设计，入口处直径2.2mm，出口处直径2.1mm，既方便牙签快速装填，又能在击发时对牙签形成导向约束，保证击发轨迹的一致性。
